中电科思仪4082F 2HZ ~ 45GHZ 信号频谱分析仪

中电科思仪4082F信号／频谱分析仪频率范围：2Hz～45GHz

简介：4082B／D／E／F／H／L／N／P信号／频谱分析仪



* 频率范围：2Hz～8.4GHz（4082B）；
                   2Hz～18GHz （4082D）；
                   2Hz~26.5GHz  (4082E）；
                   2Hz~45GHz    (4082F)）；
                   2Hz~50GHz    (4082H）；
                   2Hz~67GHz    (4082L）；
                   2Hz~90GHz    (4082N）；
                   2Hz~110GHz   (4082P）；

* 最大分析带宽：2GHz

* 最大实时分析带宽：1.2GHz

* 相位噪声（1GHz载波）： 相位噪声（1GHz载波）

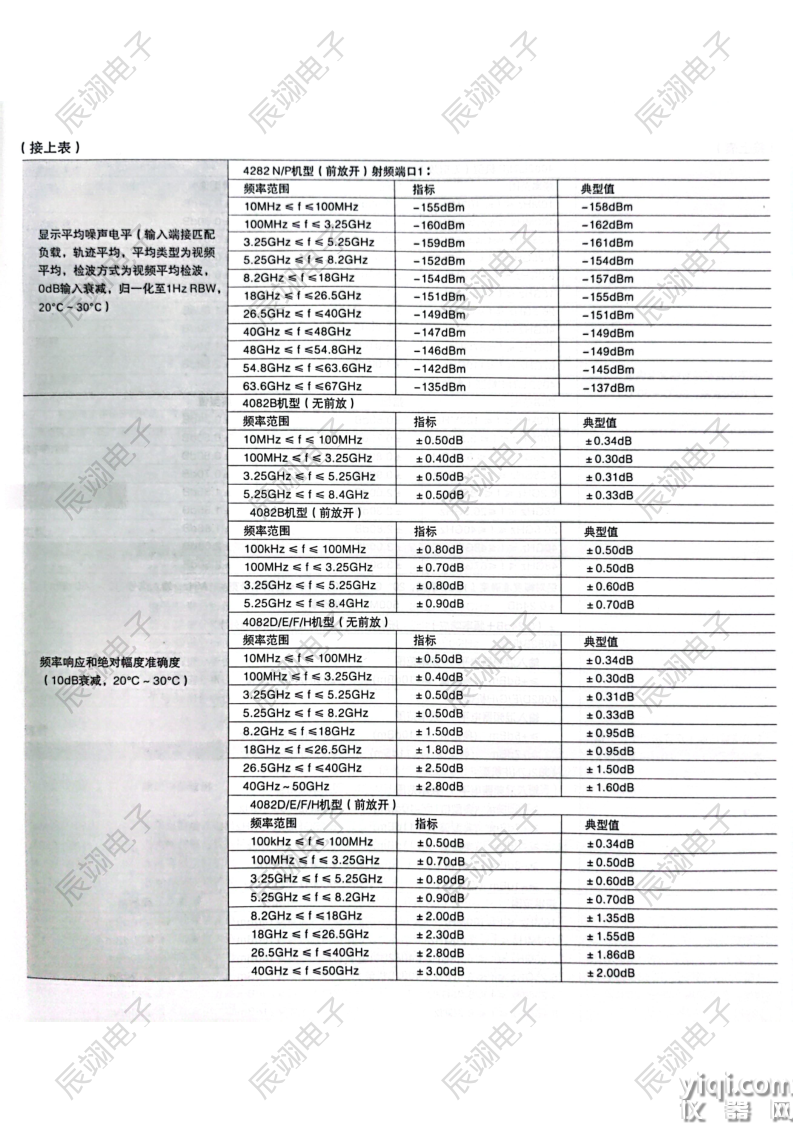

* 显示平均噪声电平：-167dBm／Hz（1GHz载波，前放开，典型值）

* 无线通信信号分析功能 ：5GNR、LTE、NB-IOT、WCDMA、GSM、WLAN

* 功能选件：5GNR分析、WLAN分析、群时延测试、实时频谱分析、相位噪声测试、
                  噪声系数测试、脉冲信号分析、跳频信号分析、模拟解调、矢量信号分析等



产品综述：

Ceyear 4082系列信号/频谱分析仪是电科思仪全新旗舰级产品。它在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速

度等方面具备极佳的射频性能。具备强大的频谱分析、符合标准的功率测量套件、I/Q分析、瞬态分析、脉冲信号分析、实时频谱分析、模拟调制分

析、矢量信号分析等多种测量功能。良好的扩展能力，可通过多种数字和模拟输出接口构建测试系统或进行二次开发。高达2GHz的分析带宽，配合

相应的软件分析选件，满足您在移动通信、卫星通信、物联网、半导体等领域信号及设备测试时的严苛需求。



功能特点：

* 卓越的射频与接收性能

Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。

4082频率测量范围覆盖2Hz～110GHz，110GHz全频段配置预选器，可对镜像和干扰有效抑制。4082具有极低的显示平均噪声电平，1GHz处

显示平均噪声电平为-154dBm/Hz，配置前置放大器后可达-167dBm/Hz，打开噪声抵消功能可达-172 dBm/Hz。110GHz处显示平均噪声电平

可达-140dBm/Hz。4082还具有极佳的相位噪声性能，在1GHz载波，1kHz频偏，相位噪声优于-125dBc/Hz@1kHz，-135dBc/Hz@10kHz

（典型值），可满足用户在通信信号测量中的极限要求。



* 高达2GHz分析带宽

Ceyear 4082系列信号/频谱分析仪提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz共7种带宽配置选择，满足宽带5G NR、WLAN

等不同测试应用场景使用需求；提供100Hz～1.5GHz任意采样率IQ数据流，采样率设置分辨率优于0.1Hz，全带宽频率响应实时补偿，可支持多种速

率的信号测量分析；提供1.2GHz带宽的实时频谱分析，100%截获概率（POI）信号最短持续时间优于0.53μs，可用于脉冲信号、毛刺信号、间歇性

信号等各种瞬态突发信号的捕获测量。



* 全面的频谱分析能力

Ceyear 4082系列信号/频谱分析仪支持扫频和FFT两种扫描类型，扫描点数在101～120001之间任意可选，最长扫描时间16000s，零频宽最短扫描

时间1us；支持6条轨迹配置、6种检波方式、3种平均类型，具有噪声标记、带宽功率、功率谱密度等丰富的标记测量功能，并支持轨迹统计、轨迹

自动保存和调用等；支持历史轨迹的瀑布图显示，可保存10000帧的瀑布图轨迹，清晰展现信号频谱变化规律；具备占用带宽、邻/信道功率、功率

统计、突发功率、谐波失真、三阶交调、杂散发射、频谱发射模板等一键功能，可提供更全面、细致的分析结果。

* 丰富的无线通信信号分析功能

Ceyear 4082系列信号/频谱分析仪5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析，支持FDD、TDD两种

双工模式，支持QPSK到256QAM调制格式，支持Test Model和自定义参数设置，支持提供不同信道和信号的误差矢量幅度（EVM）、频率误差和

功率等测量结果，具备星座图、误差总结表、资源分配等多种显示图谱；在带外测量方面，4082能提供广泛的标准和限值线一键设置能力，高效率

执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。搭配Ceyear专用的协议分析软件，可对LTE、LTE-Advanced、NB-IoT、WCDMA、

GSM、EDGE通信信号进行带内调制分析，提供EVM、星座图、频率误差等多种测量结果。

* 强大的射频测试功能

Ceyear 4082 系列信号/频谱分析仪具备高性能的射频测试功能，能够快速测量变频器、转发器等组件的绝对群时延和相对群时延，测量被测设备的

频率响应，并显示幅度、相位、群时延与频率的关系；可以方便直观地进行宽带系统噪声功率比的测量，从而帮助衡量当多个信道被占用时，闲置信

道受影响的程度，可用于有效载荷、系统、组件等研发、生产过程的测试。

* 超大触摸屏，操控更便捷

Ceyear 4082系列信号/频谱分析仪硬件配置全面提升，采用高性能处理器和超大触摸屏，仪器操作更便捷。4082采用i7处理器，16G内存，运行更

流畅，保证长时间测试的高效运行；4082配置15.6英寸超大触摸屏，多种测量结果一览无余，支持多点触控，操作简洁高效。支持界面区域布局动

态调整和自定义菜单。多测量模式并行运行与显示，模式切换方便灵活。

* 多种前瞻性接口配置

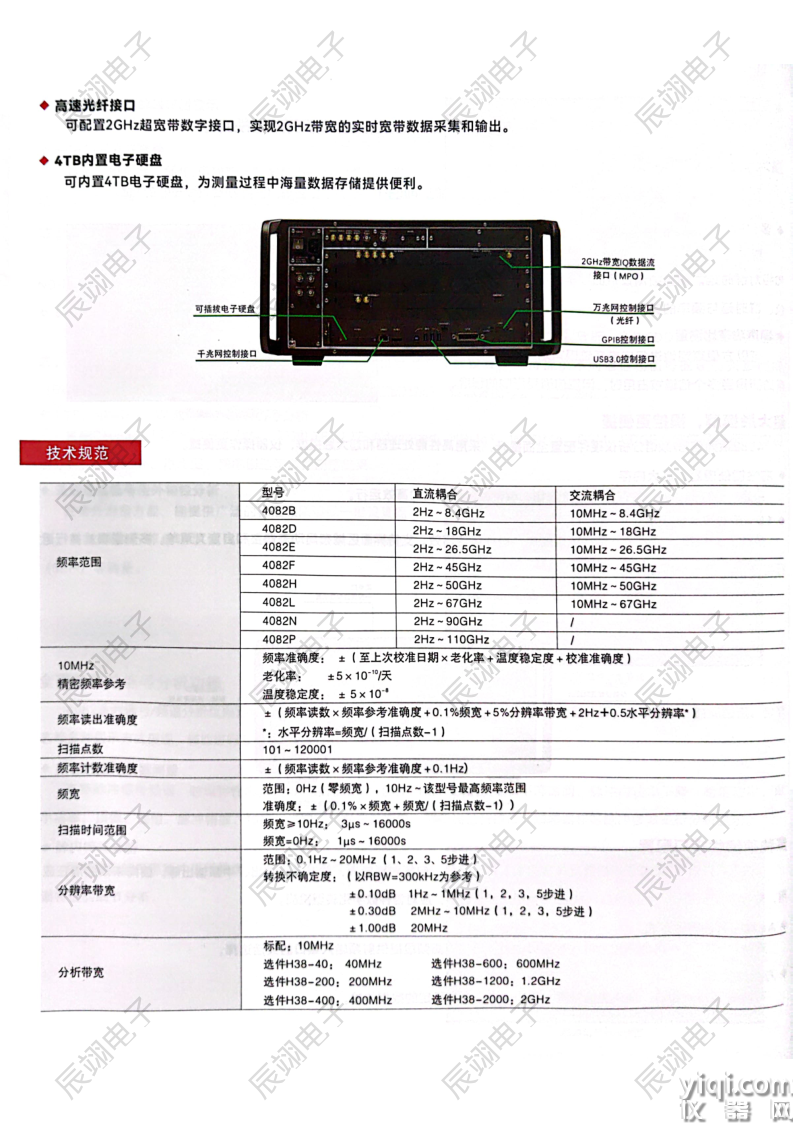

 Ceyear 4082系列信号/频谱分析仪提供丰富的输入输出接口，包括参考频率输入输出、触发输入输出、中频输出等，支持AC/DC两种耦合方式（射

频输入1）；4082前瞻性地配置了USB3.0控制接口，万兆网接口、2GHz带宽的IQ数据流接口等，可提供更高带宽、更快速率、更加稳定的数据传输，

应对各种数字化转型挑战。



典型应用：



* 电子系统性能综合评估

作为多用途多功能的通用信号及频谱分析仪表，ceyear 4082可广泛应用于通信等电子系统综合性能评估中，为宽带复杂信号的测试提供高灵敏度、
大动态范围、高精度、高效率的解决方案。

* 移动通信设备测试应用

应用4082提供的5GNR、LTE、NB-IOT、WCDMA、GSM、WLAN等多种无线通信信号分析功能，可为移动通信基站和终端设备研制和生产提供

测试服务。

* 发射机和接收机测试和诊断

应用4082提供的频谱分析、一键功率测量套件、瞬态分析、脉冲信号分析、相噪测试等丰富的功能，为发射机和接收机 测试提供全面的诊断服务。

* 自动测试系统集成

直接用于自动测试系统（ATE）的集成，为系统提供信号输出、数据输出和结果分析。

* 电磁信号射频流盘应用

可用于大型试验过程中的信号数据记录空间电磁 频谱环境采集记录等应用。
