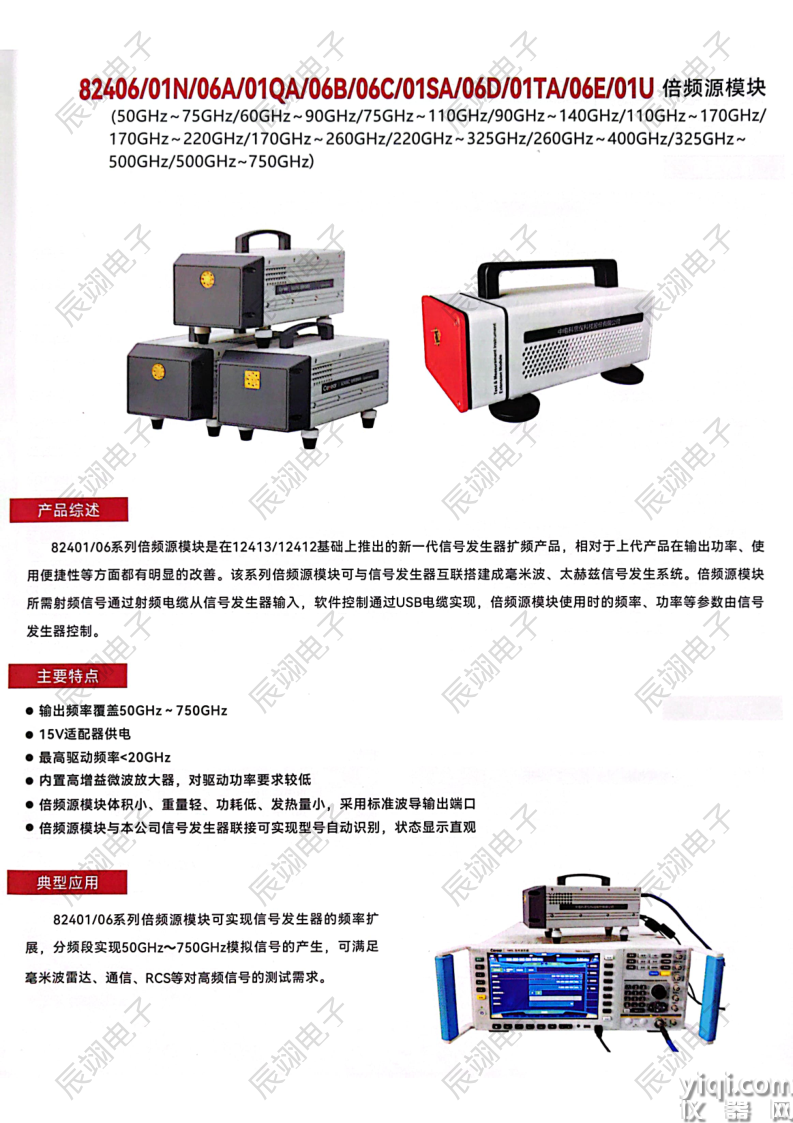

中电科思仪82406D 220GHZ ~ 325GHZ 倍频源模块

中电科思仪82406D倍频源模块频率范围： 220GHz-325GHz

简介：82406/01N/06A/01QA/06B/06C/01SA/06D/01TA/06E/01U 倍频源模块

* 频率范围：50GHz～75GHz  （ 82406   ）；
                  60GHz～90GHz  （ 82401N  ）；
                  75GHz～110GHz  ( 82406A  ) ；
                  90GHz～140GHz  ( 82401QA ) ；
                  110GHz～170GHz ( 82406B  ) ；
                  170GHz～220GHz ( 82406C  ) ；
                  170GHz～260GHz ( 82401SA ) ；
                  220GHz～325GHz ( 82406D  ) ；
                  260GHz～400GHz ( 82401TA ) ；
                  325GHz～500GHz ( 82406E  ) ；
                  500GHz～750GHz ( 82401U  ) ；

* 最高驱动频率：＜20GHz

* 15V适配器供电

* 内置高增益微波放大器，对驱动功率要求较低

* 倍频源模块体积小、重量轻、功耗低、发热量小

* 标准波导输出端口

* 倍频源模块与本公司信号发生器联接可实现型号自动识别，状态显示直观

产品综述：

82401/06系列倍频源模块是在12413/12412和82401基础上推出的新一代信号发生器扩频产品，相对于上代产品在输出功率、使用便捷性等方面都有

明显的改善。该系列倍频源模块可与信号发生器搭建成毫米波、太赫兹信号发生系统，倍频源模块所需射频信号通过射频电缆从信号发生器输入，软

件控制通过USB电缆实现，倍频源模块使用时的频率、功率等参数由信号发生器控制，电源通过专用的电源适配器提供。

功能特点：

* 输出频率覆盖50GHz～500GHz

* 15V适配器供电

* 最高驱动频率<24GHz

* 内置高增益微波放大器，对驱动功率要求较低

* 倍频源模块体积小、重量轻、功耗低、发热量小，采用标准波导输出端口

* 倍频源模块与本公司信号发生器联接可实现型号自动识别，状态显示直观

典型应用:

82401/06系列倍频源模块可实现信号发生器的频率扩展，分频段实现50GHz～500GHz信号的产生，可满足毫米波雷达、通信、RCS等对高频信号的

测试需求。
