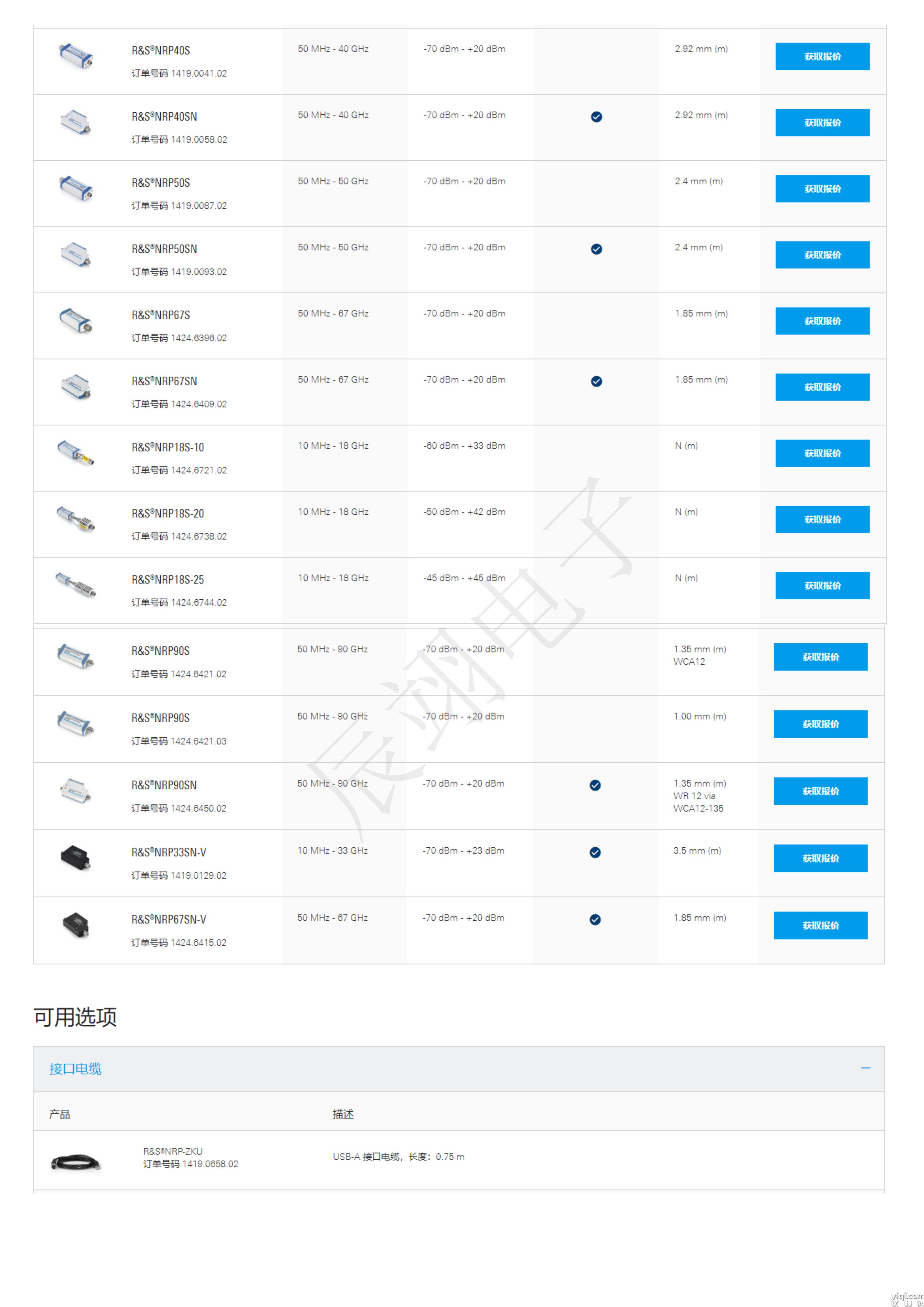

罗德与施瓦茨RS NRP8S ~ 8GHz 三通道二极管功率传感器

罗德与施瓦茨 RS 三通道二极管功率探头 NRP8S ：10 MHz ～ 8 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP8SN ：10 MHz ～ 8 GHz   LAN 接口


罗德与施瓦茨 RS 三通道二极管功率探头 NRP18S ：10 MHz ～ 18 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP18SN ：10 MHz ～ 18 GHz  LAN接口


罗德与施瓦茨 RS 三通道二极管功率探头 NRP33S ：10 MHz ～ 33 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP33SN ：10 MHz ～ 33 GHz  LAN接口


罗德与施瓦茨 RS 三通道二极管功率探头 NRP40S ：50 MHz ～ 40 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP40SN ：50 MHz ～ 40 GHz  LAN接口


罗德与施瓦茨 RS 三通道二极管功率探头 NRP50S ：50 MHz ～ 50 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP50SN ：50 MHz ～ 50 GHz  LAN接口


罗德与施瓦茨 RS 三通道二极管功率探头 NRP67S ：50 MHz ～ 67 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP67SN ：50 MHz ～67 GHz  LAN 接口


罗德与施瓦茨 RS 三通道二极管功率探头 NRP90S ：50 MHz ～ 90 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP90SN ：50 MHz ～ 90 GHz  LAN接口

罗德与施瓦茨 RS 三通道二极管功率探头 NRP18S-10 ：10 MHz ～ 18 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP18S-20 ：10 MHz ～ 18 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP18S-25 ：10 MHz ～ 18 GHz

罗德与施瓦茨 RS 三通道二极管功率探头 NRP33SN-V ：10 MHz ～ 33 GHz
罗德与施瓦茨 RS 三通道二极管功率探头 NRP67SN-V ：50 MHz ～ 67 GHz

主要特点

▶二极管功率传感器：R&S®NRPxxS / SN系列

▶探头型号：NRP8S / 8SN /18S / 18SN/ 33S / 33SN / 40S/ 40SN /50S / 50SN /67S /67SN / 90S /90SN
▶频率范围：10 MHz ～ 8 / 18 / 33 / 50 MHz ～ 40 / 50 / 67 / 90 GHz
▶功率范围：-70 dBm ～ +23 dBm  （ ～ 33 GHz）
                      -70 dBm ～ +20 dBm  （40 GHz ～ ）
▶快而准确地测量连续波及调制信号的功率
▶100,000 读数/秒
▶二极管功率传感器
▶通过 LAN 以及 USB 控制和监测
▶适合高功率应用的探头
▶使用 R&S®NRX 基本单元灵活操作

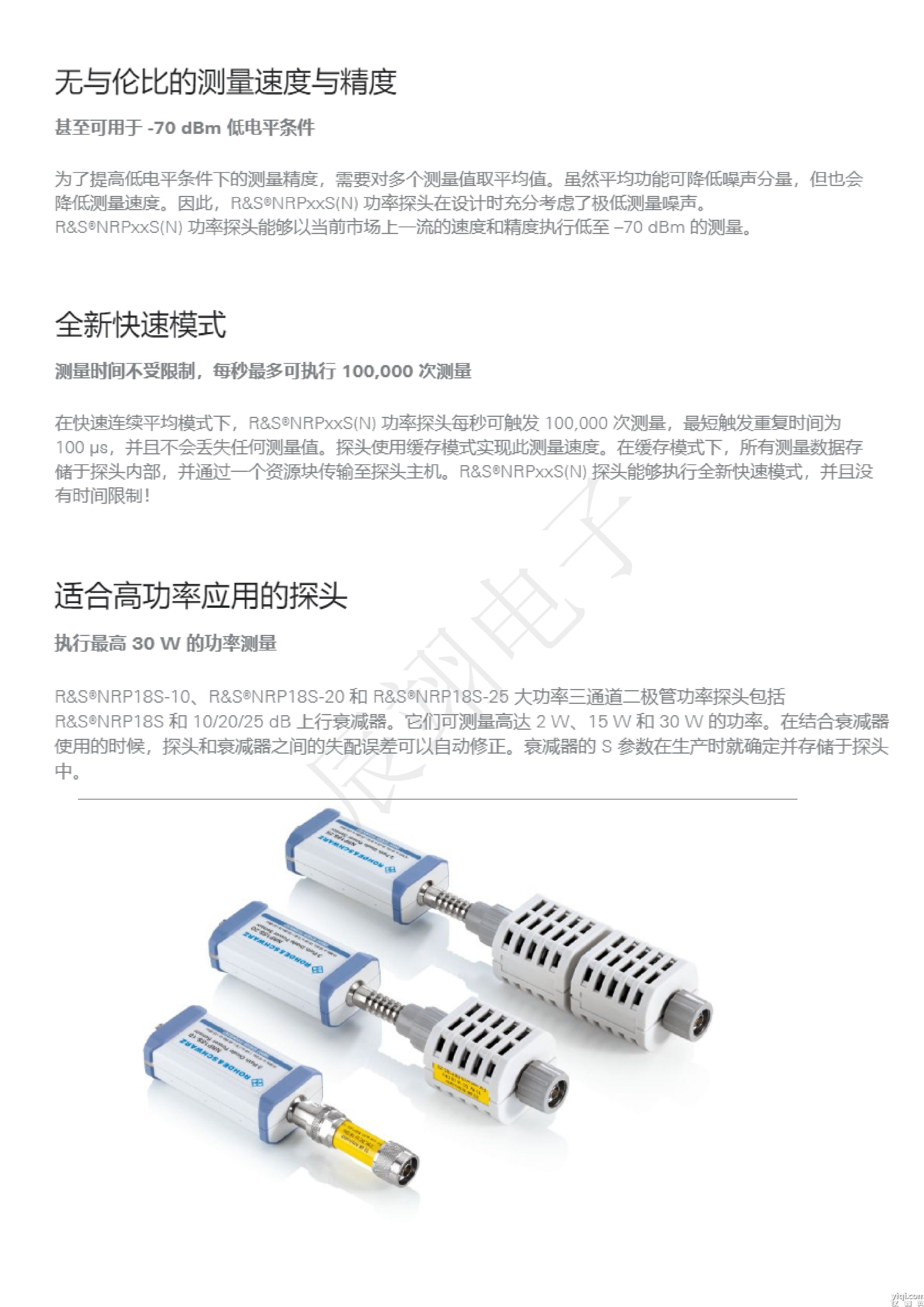

▶大功率二极管：R&S®NRP18S-xx系列

▶探头型号：NRP18S-10 / NRP18S-20 / NRP18S-25
▶频率范围：10 MHz ～ 18 GHz
▶功率范围：-60 dBm ～ +33 dBm
                -50 dBm ～ +42 dBm
                -45 dBm ～ +45 dBm
▶大功率二极管
▶快而准确地测量连续波及调制信号的功率
▶100,000 读数/秒
▶通过 LAN 以及 USB 控制和监测
▶适合高功率应用的探头
▶使用 R&S®NRX 基本单元灵活操作

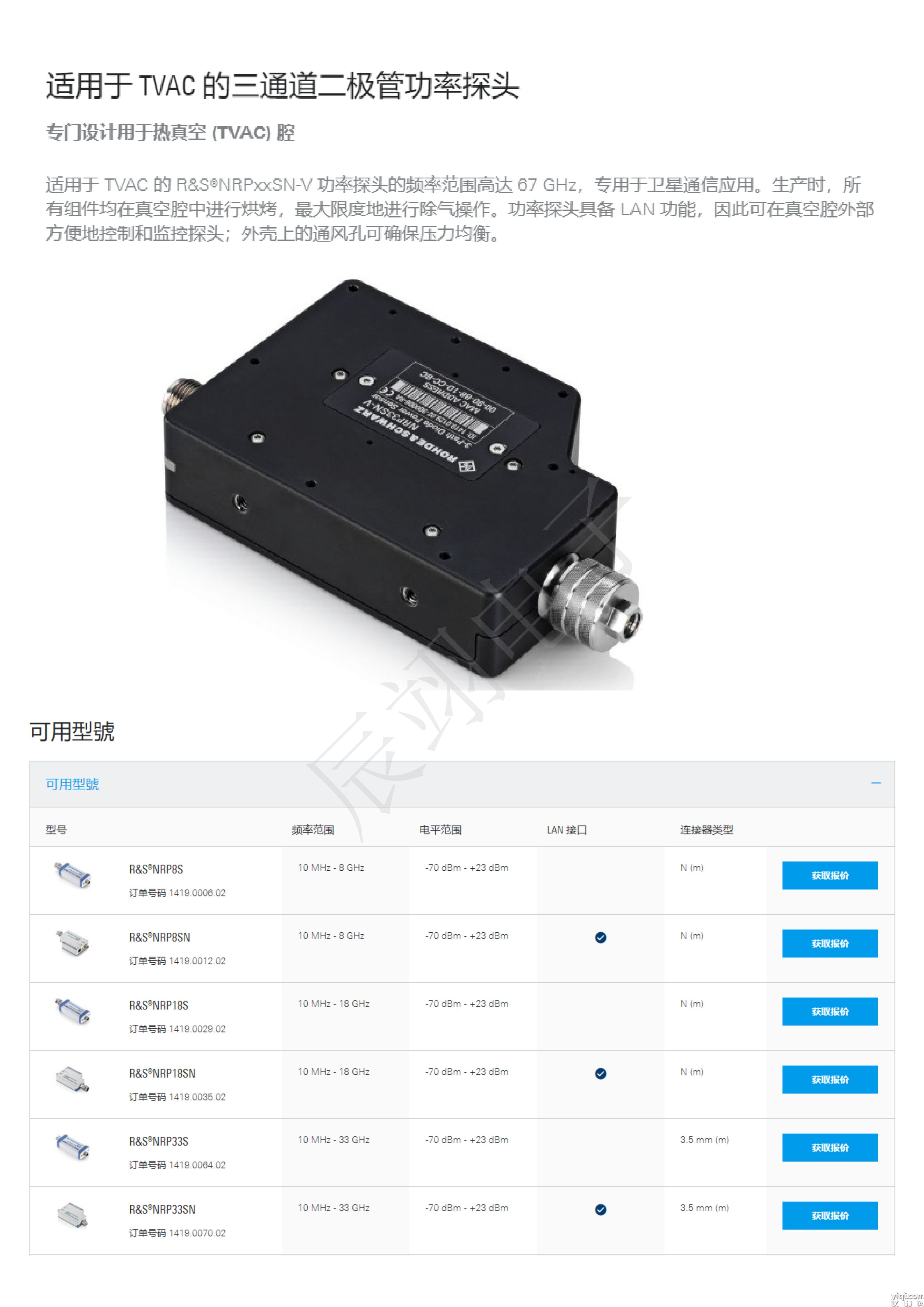

▶适合 TVAC 的二极管：R&S®NRPxxSN-V系列

▶探头型号：NRP33SN-V /  NRP67SN-V
▶频率范围：10 MHz ～ 33 GHz / 50 MHz ～ 67 GHz
▶功率范围： -70 dBm ～ +23 dBm
▶适合 TVAC 的二极管
▶快而准确地测量连续波及调制信号的功率
▶100,000 读数/秒
▶通过 LAN 以及 USB 控制和监测
▶适合高功率应用的探头
▶使用 R&S®NRX 基本单元灵活操作

▶快速准确，具有针对连续波和调制信号 的多重测量功能

R&S®NRPxxS/SN 功率探头使用三路分开的二极管通道，每个通道都在最佳检波器范围内操作。
因此，不管调制类型如何，都可以高度精确地确定平均功率。测量结果不易受干扰信号或谐波的影响。
R&S®NRPxxS/SN 功率探头的操作方式与热功率探头相似，但速度要快得多。此类功率探头提供高达
 93 dB 的动态范围，测量下限为 –70 dBm。
