横河 掌上型光时域反射仪 AQ1000

AQ1000可以满足分析光接入网的测试和测量需求。

• 波长: 1310 / 1550 nm

• 动态范围: 32 / 30 dB

• 尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)

• 重量: 660 g

直观呈现，反应灵敏

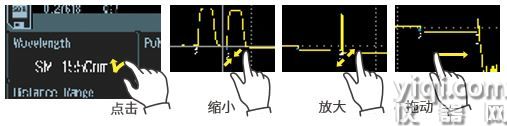

轻点、滑动、缩放或按压。高分辨率、反应灵敏的5.0英寸多点 触控电容触摸屏和硬键按钮使OTDR操作变得简单直观。

全自动

只需按下一个按钮，AQ1000即可启动OTDR测量，根据用户定义的阈值，根据“通过/不通过”判断，检测和全面呈现网络特 性。如果需要，测量数据可自动保存。

曲线视图

Traditional v常规视图，包含OTDR和事件标记。

Map 视图

Si简单的图标式Map视图，便于轻松解读网络事件.

超过10小时！

不用担心日常工作期间电池电量耗尽。AQ1000的大容量锂电池可在Telcordia标准条件下续航10小时。

不超过10秒！

从关机状态到测量准备就绪仅需几秒钟时间！

1. USB端口 (micro B型)

2. USB端口 (A型)

3. 5.0'' 彩色 LCD，带电容触摸屏

4. VLS 端口 (选件)

5. OTDR 端口

6. 按键

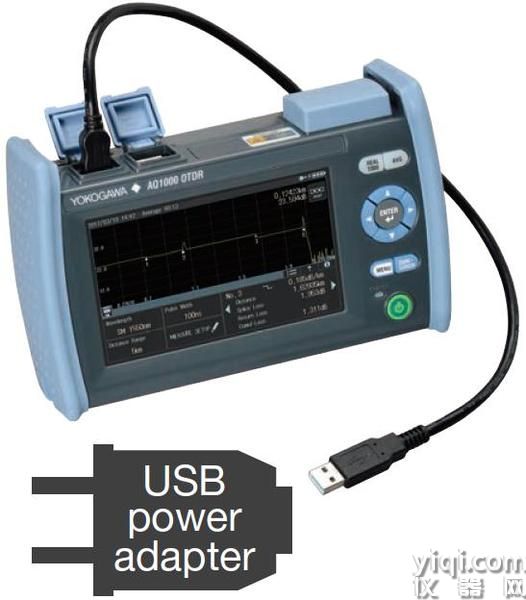

USB 端口用于给AQ1000电池充电。不再需要携带笨重的AQ适配器。

注意:

原包装不包括USB电源适配器。

请向销售代表咨询横河认可的USB电源适配器。

横河公司宣布其OTDR(光时域反射计)测试仪器系列中将新增一款便携机型—AQ1000。

AQ1000可以满足分析光接入网的测试和测量需求。

· 波长: 1310 / 1550 nm

· 动态范围: 32 / 30 dB

· 尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)

· 重量: 660 g

直观呈现，反应灵敏

轻点、滑动、缩放或按压。高分辨率、反应灵敏的5.0英寸多点 触控电容触摸屏和硬键按钮使OTDR操作变得简单直观。

自动

只需按下一个按钮，AQ1000即可启动OTDR测量，根据用户定义的阈值，根据“通过/不通过”判断，检测和呈现网络特 性。如果需要，测量数据可自动保存。

曲线视图

Traditional v常规视图，包含OTDR和事件标记。

Map 视图

Si简单的图标式Map视图，便于轻松解读网络事件.

过10小时！

不用担心日常工作期间电池电量耗尽。AQ1000的大容量锂电池可在Telcordia标准条件下续航10小时。

不大于10秒！

从关机状态到测量准备就绪仅需几秒钟时间！

距离测量

损耗测量

回波损耗测量 (总体/部分)

自动事件搜索

通过/不通过判断

实时测量

Simple简单快速地观察网络连接状态，并对网络连接做出“通过/不通过”判断。利用标记分析可实现距离和损耗测量。

低光功率计 (PC)

测量并显示进入光的光功率，以测试网络性能。

光源 (LS)

Outputs输出稳定的连续光/调制光，用于与光功率计配对时准确测量端到端衰减。

可见光源 (VLS)

Outputs 输出红光，以检查连接光纤或短光纤链路的连续性。可以直观地辨别光纤断裂和弯曲。
(需要/VLS选件。)

直接数据保存

只需点按“直接保存”图标，即可根据用户之前的选择，以SOR或PDF格式保存测量数据。

PDF报告

内置后期处理软件，用于生成PDF格式的OTDR报表。报表模板的结构灵活，可满足用户对报表的要求。

数据传输

通过USB连接，AQ1000中存储的数据文件或PDF报告文件可轻松传输至计算机。

AQ1000能够与兼容LAN的设备进行数据传输和远程控制。

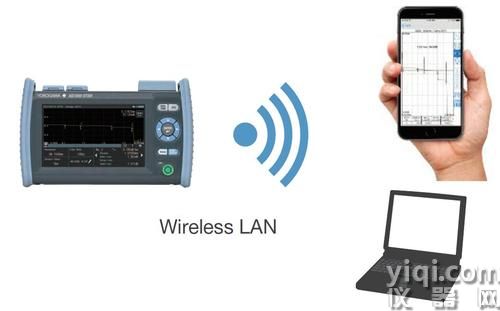

无线数据传输

AQ1000的数据文件可使用OTDR数据传输工具传输到智能手机或平板电脑，或使用OTDR Remote Controller软件传输到计算机。

远程控制

AQ1000可由智能手机或平板电脑通过网络浏览器进行控制，或者由计算机通过网络浏览器或OTDR Remote Controller进行控制。

注意:

需要/WLN选件。请向销售代表咨询在您所处国家是否提供。

OTDR Data Transporter 和OTDR Remote Controller是免费的应用软件。
