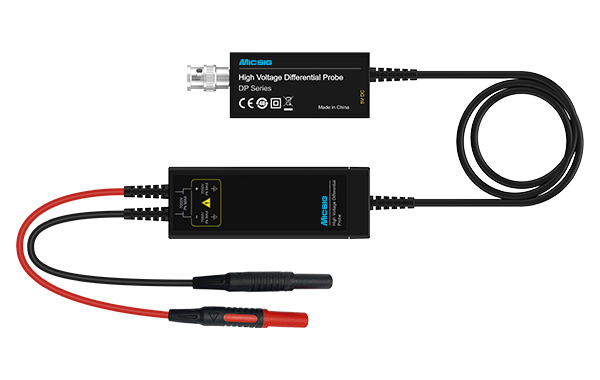

麦科信 DP系列 高压差分探头

麦科信(Micsig)高压差分探头DP系列带宽范围从100MHz到500MHz，差分电压测试高达7000Vpk。基于光隔离探头的引领技术，DP系列探头具有超低底噪，优秀的幅频特性和业模抑制比。

• 带宽：100MHz / 150MHz / 200MHz / 300MHz / 400MHz / 500MHz

• 最大输入差分电压：700Vpk /   1500Vpk /   3000Vpk   /   7000Vpk

麦科信 DP系列高压差分探头 特点

DP系列采用标准BNC接口，适配绝大部份品牌示波器；内置强金属屏蔽，抗干扰能力更强，产品仅2cm厚度，设计小巧精美，一键秒速调零设计，过载保护报警，档位断电保存，精度2%，不同测试电压提供较佳的双量程选择；采用高阻设计，满足多种安规测试要求；5MHz带宽限制功能，有效滤除高频噪声和干扰，准确高速地测量差分电压信号，满足开关电源、各种高频高压浮地或隔离信号等多样化的测试测量需求。

优秀的幅频特性

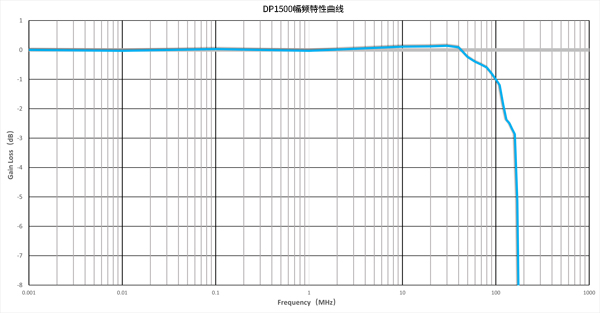

DP系列具有优秀的带宽平坦度，在二分之一带宽内幅度波动小于0.5dB，在高频段也可保持信号测试的准确性。

精度更高，共模抑制能力更强

输入端输入阻抗较高且输入电容较低，使负载效应尽可能减小，提高了测量差分信号的精度。更高的共模抑制比性能，满足较高频率下的大共模电压浮地测量。

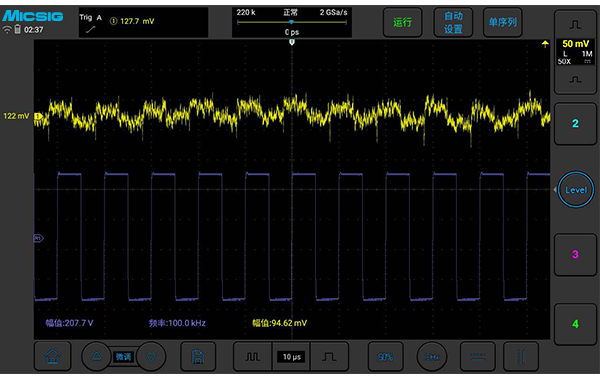

下图为在100kHz，207.7V 信号下输出的共模信号幅度94.62mV，共模抑制比>-60dB

超低底噪

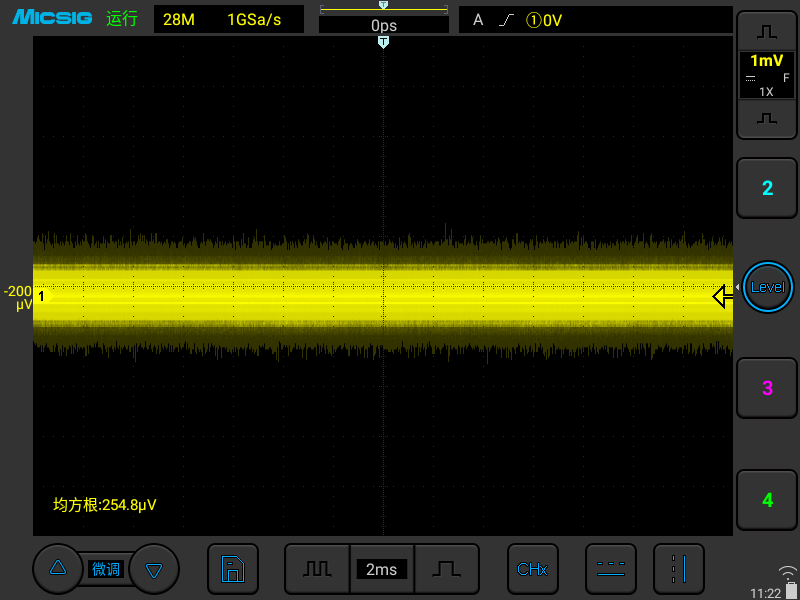

下图为DP3000测试结果，全带宽下底噪为254.8μVrms

5MHz 带宽限制 (200MHz及以下带宽型号支持)

用于大部分开关电源中FET 的开关频率的测量，有效滤除高频噪声和干扰。

一键调零

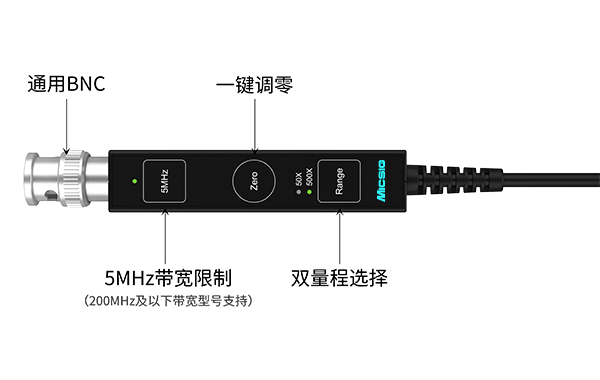

将差分探头表笔短接，按下Zero 按键，差分探头即可迅速完成调零。

双量程选择

支持双量程切换，有效提高信噪比，更多满足测试电路要求。

BNC接口、适配无忧

通用标准BNC接口，可搭配所有品牌示波器使用。

过压报警、测量安心

通过LED 灯闪烁和蜂鸣器报警提示过压，使用安全放心。

体积小巧、外观精致

体积是传统差分探头的三分之一， 和笨拙外观彻底告别 ；设计更加小巧，外观更加精致。

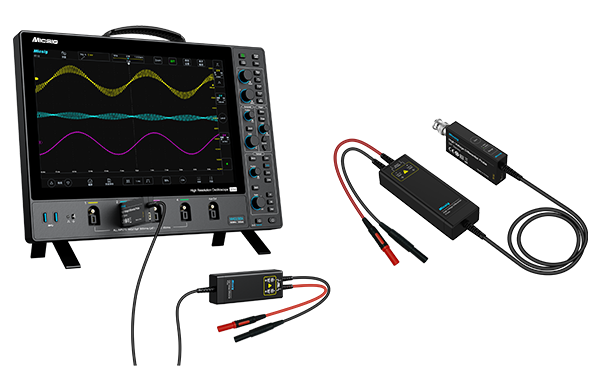

麦科信 DP系列高压差分探头 应用场景

• 浮地电压测量

• 强电或高压隔离测量

• 开关电源设计

• 电源转换等相关设计

• 逆变器、UPS 电源

• 变频器

• 电子镇流器设计

• 电机驱动设计

• 电工实验

• 低压电器设计

• 电子电力和电力传动实验等

• 第三代半导体测试

麦科信 DP系列高压差分探头 产品参数表

型号	带宽	最大输入差分电压 （DC+AC PK）	共模抑制比	输入阻抗
DP700	100MHz	70V（10X） 700V（100X）	DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB	5MΩ / 2pF(差分) 2.5MΩ / 4pF(单端对地)
DP1500		150V（20X） 1500V（200X）		10MΩ / 2pF(差分) 5MΩ / 4pF(单端对地)
DP3000		300V（50X） 3000V（500X）		20MΩ / 1.2pF(差分) 10MΩ / 2.4pF(单端对地)
DP7000		700V（100X） 7000V（1000X）		60MΩ / 0.78pF(差分) 30MΩ / 1.6pF(单端对地)
DP701	150MHz	70V（10X） 700V（100X）	DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB	5MΩ / 2pF(差分) 2.5MΩ / 4pF(单端对地)
DP1501		150V（20X） 1500V（200X）		10MΩ / 2pF(差分) 5MΩ / 4pF(单端对地)
DP3001		300V（50X） 3000V（500X）		20MΩ / 1.2pF(差分) 10MΩ / 2.4pF(单端对地)
DP7001		700V（100X） 7000V（1000X）		60MΩ / 0.78pF(差分) 30MΩ / 1.6pF(单端对地)
DP702	200MHz	70V（10X） 700V（100X）	DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB	5MΩ / 2pF(差分) 2.5MΩ / 4pF(单端对地)
DP1502		150V（20X） 1500V（200X）		10MΩ / 2pF(差分) 5MΩ / 4pF(单端对地)
DP3002		300V（50X） 3000V（500X）		20MΩ / 1.2pF(差分) 10MΩ / 2.4pF(单端对地)
DP7002		700V（100X） 7000V（1000X）		60MΩ / 0.78pF(差分) 30MΩ / 1.6pF(单端对地)
DP703	300MHz	70V（20X） 700V（200X）	DC：>-80dB 100kHz: >-60dB 20MHz: >-40dB	4MΩ / 1.175pF(差分) 2MΩ / 2.35pF(单端对地)
DP1503		150V（50X） 1500V（500X）		20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地)
DP3003		300V（100X） 3000V（1000X）		20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地)
DP704	400MHz	70V（20X） 700V（200X）	DC：>-80dB 100kHz: >-60dB 20MHz: >-40dB	4MΩ / 1.175pF(差分) 2MΩ / 2.35pF(单端对地)
DP1504		150V（50X） 1500V（500X）		20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地)
DP3004		300V（100X） 3000V（1000X）		20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地)
DP705	500MHz	70V（20X） 700V（200X）	DC：>-80dB 100kHz: >-60dB 20MHz: >-40dB	4MΩ / 1.175pF(差分) 2MΩ / 2.35pF(单端对地)
DP1505		150V（50X） 1500V（500X）		20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地)
DP3005		300V（100X） 3000V（1000X）		20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地)
