产品特点：

麦科信高频交直流电流探头带宽高达100MHz，可精准快速捕获电流信号；量程范围内精度高达1%，能解决大部分测试需求；6A / 30A双量程设计，有效提高信噪比，小电流测量也方便；消磁和自动调零一键即可完成，具备过载保护功能；设计紧凑，体积轻便，钳口小巧，同时仍能夹住直径最高达5mm 的导线；通用BNC接口，适用所有品牌示波器。

产品详情：

产品详情

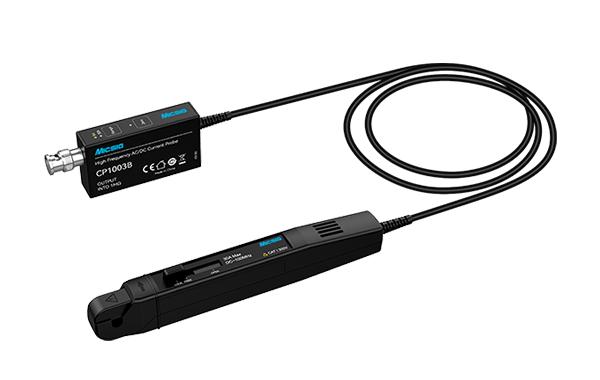

产品简介

麦科信(Micsig) 高频交直流电流探头CP系列，带宽高达100MHz，连续电流30A和50A 峰值电流、精度高达1%，分辨率高达1mA，5A/30A双量程设计，能精准捕获电流波形，提供高精度的测量结果，致力于为工程师优化产品设计。钳口仅5mm直径、简单易用，消磁和自动调零一键操作完成，过流报警设计，提醒量程切换，采用标准BNC接口设计，适用所有品牌示波器。

测量高频电流信号

高频交直流电流探头对于测量20M以上的信号依然游刃有余。(图中CH1黄色波形）

而低频交直流电流探头测量同一该信号时信号已经完全失真。(图中CH2蓝色波形）

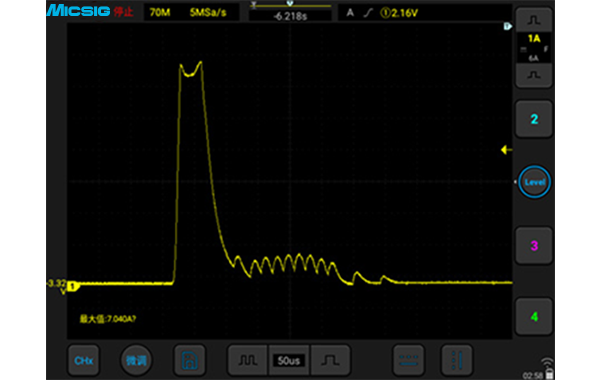

观测浪涌电流

能精准捕捉电源适配器启动时的浪涌电流波形。

优秀的设计

一键自动调零+消磁，操作简单高效，测量更快捷精准

过流报警设计（对应量程指示灯闪烁），提醒量程切换，确保测试安全

采用标准BNC接口设计，适用所有品牌示波器

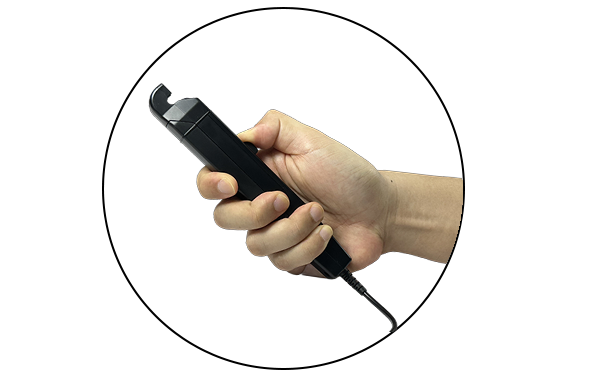

小巧精致的外观

仅5mm钳口直径，满足紧凑狭小电路板的测试需求

应用领域

新能源汽车设计

开关电源设计

电工实验

半导体器件设计

航空电子设计

逆变器 / 变压器设计

电子镇流器设计

工控/ 消费电子设计

发动机驱动装置设计

电力电子和电力传动实验设计

产品参数表

型号	CP503B	CP1003B
带宽	DC-50MHz	DC-100MHz
上升时间	≤7ns	≤3.5ns
量程	5Arms（5A） 30Arms（30A）
最大测量电流	50Apk，100Apk-pk，30Arms
精度 (DC，45-66Hz 最大连续电流 )	±1% ±1mA（5A) ±1% ±10mA（30A）
分辨率	1mA（5A) 10mA（30A）
噪声	<4mApp（5A） <30mApp（30A）
延迟	＜ 6.5ns（5A ) ＜ 8.5ns（30A）
输出灵敏度	1V / 1A（5A，1X 衰减 ) 1V / 10A（30A，10X 衰减）
过流报警值	≥ 7Apk（5A） ≥ 50ApK（30A）
供电方式	DC 12V适配器
最大工作电压	CAT I 300V
最大浮地电压	CAT I 300V
钳口直径	5mm
