产品特点：

4051-S系列信号/频谱分析仪具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高性能频谱分析、符合标准的谱功率测试组件等共计十种测试功能；并且可提供前置放大器、相位噪声测试、任意中频输出等实用选件。4051-S系列信号/频谱分析仪可广泛应用于移动通信、汽车电子、物联网、半导体等领域的信号及设备测试。

产品详情：

产品详情

产品综述

功能特点

高性价比
经济的价格，有效降低用户测试成本
提供可媲美高端信号分析仪的出色性能指标
5种可选覆盖频段，最宽至26.5GHz
最宽至26.5GHz的同轴频率覆盖范围
5种可选的频段配置，为用户提供更好的经济性
可配置对应主机频段的宽频带前置放大器

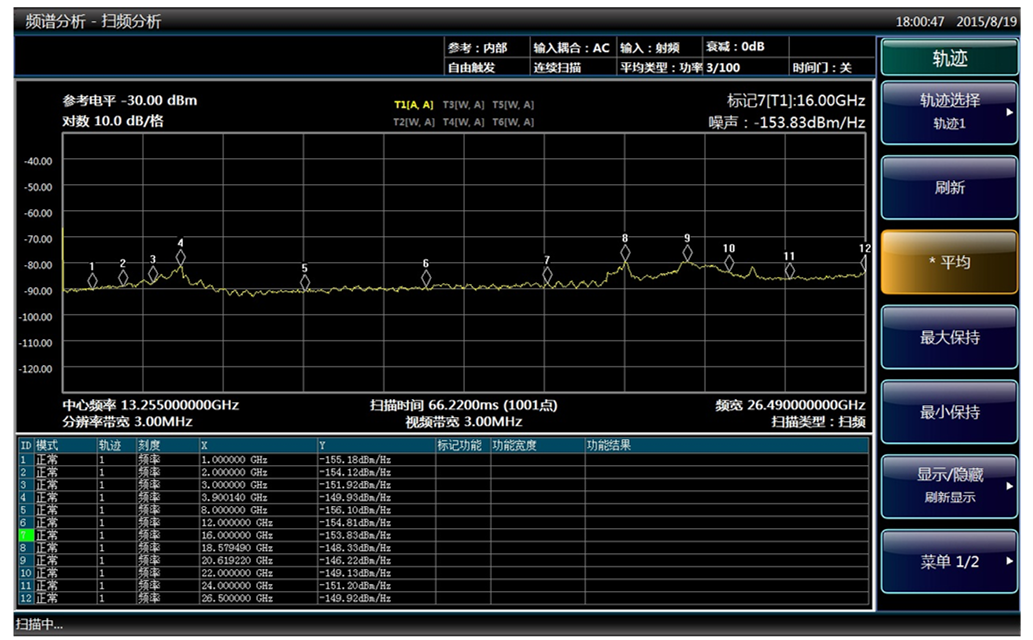

优良的测试接收性能
1GHz显示平均噪声电平-153dBm/Hz，配置前放后典型值为-166dBm/Hz
26.5GHz显示平均噪声电平-141dBm/Hz，配置前放后典型值为-160dBm/Hz
全数字中频设计，优异的刻度保真度和中频误差
全面的频谱分析能力
支持扫频和FFT两种扫描类型
零频宽快速扫描，最快扫描时间1us
精确的频率计数，计数分辨率可达0.001Hz
扫描点数在101～30001之间任意可选
可配置6条轨迹，具有丰富的标记操作功能
6种检波方式，3种平均类型
支持时间门测量

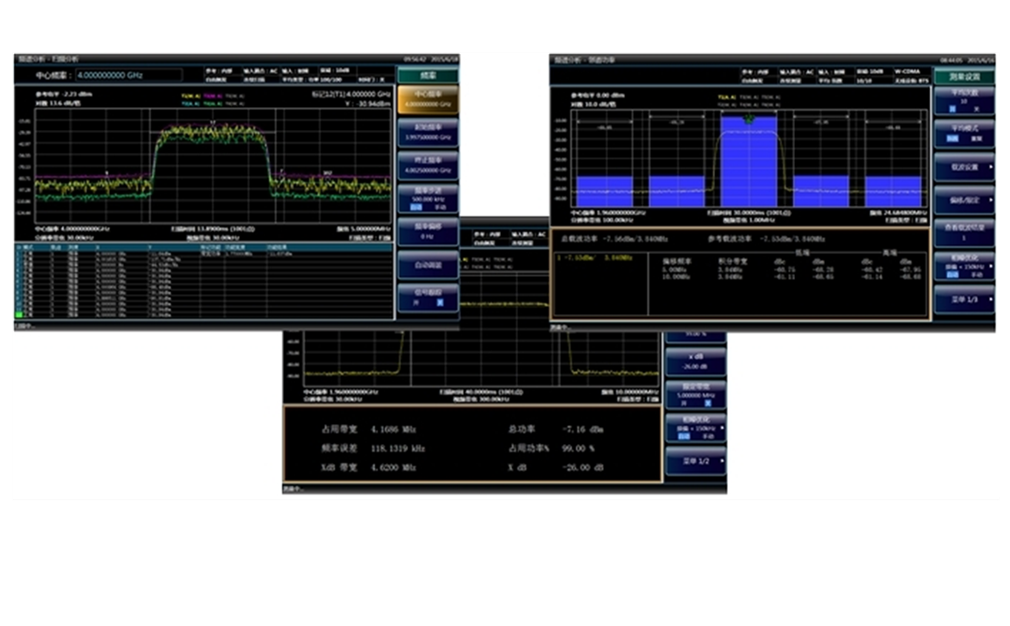

具有占用带宽、信道功率、邻道功率测试功能
具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能
实用的扩展选件
相位噪声测试功能
射频或全频段前置放大器
10MHz～160MHz任意中频输出，1Hz频率步进，4档自动增益控制电平
便捷的操作特性
支持中英文双语
人性化的自动调谐和自动刻度功能
支持一键式快捷测量
10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作
高性价比
● 经济的价格，有效降低用户测试成本
● 提供可媲美高端信号分析仪的出色性能指标
5种可选覆盖频段，最宽至26.5GHz
　　● 最宽至26.5GHz的同轴频率覆盖范围
　　● 5种可选的频段配置，为用户提供更好的经济性
　　● 可配置对应主机频段的宽频带前置放大器
便捷的操作特性
● 支持中英文双语
● 人性化的自动调谐和自动刻度功能
● 支持一键式快捷测量
● 10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
● 支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作

技术规范

频率范围	型号	直流耦合	交流耦合
	4051A-S	3Hz～4GHz	10MHz～4GHz
	4051B-S	3Hz～9GHz	10MHz～9GHz
	4051C-S	3Hz～13.2GHz	10MHz～13.2GHz
	4051D-S	3Hz～18GHz	10MHz～18GHz
	4051E-S	3Hz～26.5GHz	10MHz～26.5GHz

10MHz	频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）
精密频率参考	老化率： ± 1´10-7/年
	温度稳定度： ± 1.5´10-8（20°C ~ 30°C） ± 5´10-8（0°C ~ 50°C）
	校准准确度： ± 4´10-8
频率读出准确度	±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）
频率读出准确度	*：水平分辨率=频宽/（扫描点数-1）
频率计数准确度	±（频率读数×频率参考准确度＋0.1Hz）
频宽	范围：0Hz（零频宽），10Hz～该型号最高频率范围
频宽	准确度：±（0.1%×频宽＋频宽/（扫描点数-1））
扫描时间范围	频宽≥10Hz： 1ms～6000s
扫描时间范围	频宽=0Hz： 1us～6000s
分辨率带宽	范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz
	转换不确定度： ± 0.3dB 1Hz～10MHz
	± 1.0 dB 20MHz
视频带宽	1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值）
触发方式	自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器
检波方式	正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均
相位噪声	频偏	指标
（载波1GHz，20°C ~ 30°C）	100Hz	-92dBc/Hz
	1kHz	-105dBc/Hz
	10kHz	-118dBc/Hz
	100kHz	-123dBc/Hz

剩余调频	≤(0.25 Hz x N) p-p，20 ms 内的额定值，N为频段LO倍频倍数
（分辨率带宽10Hz，视频带宽10 Hz）	≤(0.25 Hz x N) p-p，20 ms 内的额定值，N为频段LO倍频倍数
显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20°C ~ 30°C）	频率范围	指标
	10MHz～1GHz	-153dBm
	1GHz～2GHz	-151dBm
	2GHz～3GHz	-150dBm
	3GHz～3.6GHz	-148dBm
	3.6GHz～4GHz	-145dBm
	4GHz～5GHz	-148dBm
	5GHz～9GHz	-150dBm
	9GHz～18GHz	-146dBm
	18GHz～26.5GHz	-141dBm

频率响应和绝对幅度准确度	频率范围	指标
（10dB衰减，	3Hz～20MHz	±1.0dB
20°C ~ 30°C）	20MHz～2GHz	±1.0dB
	2GHz～3.6GHz	±1.0dB
	3.6GHz～4GHz	±1.2dB
	4GHz～9GHz	±1.5dB
	9GHz～18GHz	±2.0dB
	18GHz～26.5GHz	±3.0dB
	绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤ 分辨率带宽 ≤ 1 MHz，输入信号-10 ～ -50 dBm）：
	±0.24dB 500MHz
	±（0.24dB＋频率响应）所有频率
1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔，20°C ~ 30°C）	频率范围	指标
	20MHz～40MHz	-3dBm
	40MHz～200MHz	0dBm
	200MHz～4GHz	+1dBm
	4GHz～9GHz	-1dBm
	9GHz～26.5GHz	0dBm

三阶交调失真	频率范围	指标
（TOI）	10MHz～200MHz	+12dBm
（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）	200MHz～4GHz	+12dBm
	4GHz～9GHz	+10dBm
	9GHz～18GHz	+12dBm
	18GHz～26.5GHz	+13dBm

剩余响应	-100dBm 200kHz～9GHz
（输入端接匹配负载，0dB衰减）	-100dBm（额定值）其它频率
外形尺寸	宽×高×深= 510mm×192mm×534mm （含把手、垫脚、底脚）
外形尺寸	宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚）
重量	约25kg（选件配置不同，重量不同）
电源	标配： AC 220~240V：50~60Hz
电源	4051-H98：AC 100~240V：50~60Hz
功耗	待机：小于20W；工作：小于350W
温度范围	工作温度：0°C ~ +50°C ；存储温度：-40°C ~ +70°C
输入接头	4051A-S/ 4051B-S/ 4051C-S/ 4051D-S ：N型（阴），阻抗50Ω
输入接头	4051E-S ：3.5mm（阳），阻抗50Ω

注： 1、额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能。

2、典型值是指不在产品保证范围之内的其它产品性能信息；当性能超出技术指标时，80%的样本在20°C ~ 30°C的温度范围内可表现出95%的置信度；典型性能不包括测量不确定度。

主机型号

编号	名称	描述
4051E-S	信号/频谱分析仪	3Hz～26.5GHz
4051D-S	信号/频谱分析仪	3Hz～18GHz
4051C-S	信号/频谱分析仪	3Hz～13.2GHz
4051B-S	信号/频谱分析仪	3Hz～9GHz
4051A-S	信号/频谱分析仪	3Hz～4GHz

选件型号

编号	名称	描述
4051-H99	铝合金运输箱	高强度轻便铝合金运输箱，带提把和滚轮，方便运输。
4051-H98	英文套件	英文面板、英文说明书、英文操作界面和英文操作系统。电源AC 100~240V：50~60Hz。
4051-H97	上架套件	上架把手及附件，用于4051在标准机柜的上架安装。
4051-S04	相位噪声测试	提供单边带相位噪声曲线和单点相位噪声测试能力。
4051-H34-26	低噪声前置放大器	可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。（提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26）
4051-H34-18	低噪声前置放大器	可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。（提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26）
4051-H34-13	低噪声前置放大器	可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。（提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26）
4051-H34-09	低噪声前置放大器	可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。（提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26）
4051-H34-04	低噪声前置放大器	可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。（提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26）
4051-H08	宽带对数检波输出	输出反映输入信号电平特性的对数检波信号。
4051-H03	中频输出	输出第三中频信号，输出频率范围10MHz ~ 160MHz，步进分辨率1Hz。

软件型号

编号	名称	描述	选配
4051-S04	相位噪声测试	提供单边带相位噪声曲线和单点相位噪声测试能力。

标配附件

编号	名称	描述
5	合格证
4	程控手册
3	用户手册
2	USB鼠标
1	电源线	标准三芯电源线
