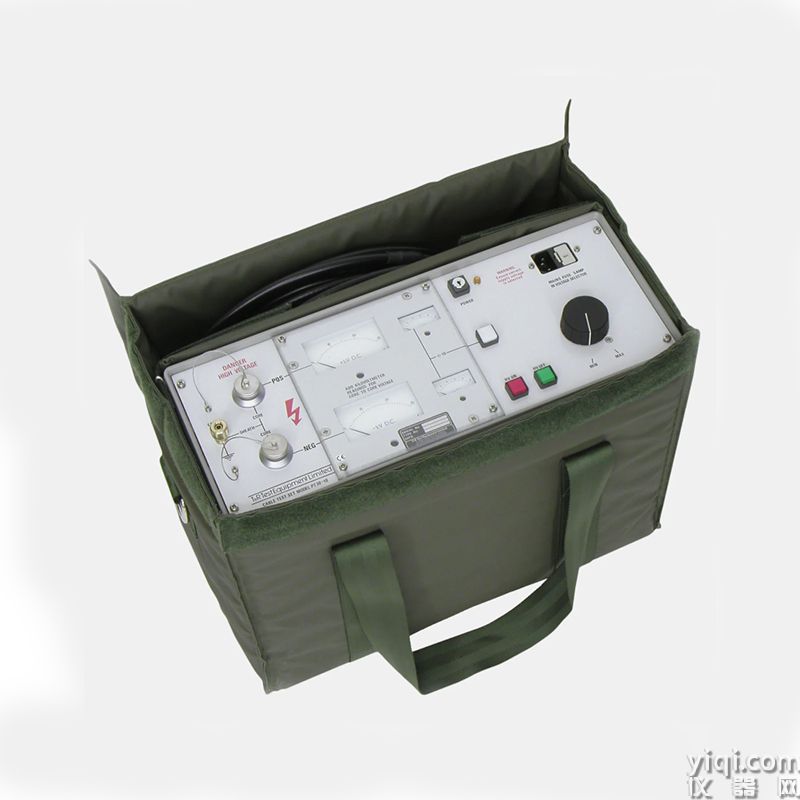

英国T&R PT30-10 MK3直流耐压测试仪

英国T&R PT30-10 MK3直流耐压测试仪，本产品用于对已安装的电缆和接头系统进行测试。它提供高达 ±30kVdc 的可变输出电压和*大 10mA 的充电电流。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!

英国T&R PT30-10 MK3直流耐压测试仪产品简介
PT30-10 Mk3 测试仪用于对已安装的电缆和接头系统进行测试。它提供高达 ±30kVdc 的可变输出电压和*大 10mA 的充电电流。该测试仪具有零伏互锁功能，确保输出控制未设置为零时无法接通输出。此外，自动负载放电系统可在关闭输出或发生故障时安全地释放被测电缆的负载。
内部泄放系统在每个输出端的*大放电容量为2.5kJ，相当于30kV电压下4µF的电容。当测试对象发生故障时，过载电路会自动切断输出电压，并利用内部放电电路将输出端接地。
PT30-10 Mk3 标配手动 DP40 放电探头，可安全放电高负载电容。此外，它还引入了 115/230V 市电电压自动选择功能，可在不同电压环境下无缝切换。
两台大型线性模拟仪表（量程0-30kV）用于测量输出电压。另外两台模拟仪表（量程0-10kV）用于*测量被测物体的电流。高压输出采用高品质插头插座系统，方便电缆更换。

PT30-10 MK3直流耐压测试仪产品特点
输出电压：±18kVdc（PT18-10）
输出电压：±30kVdc（PT30-10）
输出能力：10mA
高压输出端同时计量电压和电流
电容负载自动放电接地系统
高压输出插头插座系统
钥匙控制电源开关，防止未授权操作
自动市电电压选择
试品故障视觉指示
零电压联锁

标准附件
两款设备均包含：电源线、备用保险丝、操作手册、5 米高压输出导线、5 米输出接地线。
PT18-10 额外包含：DP20 放电探针、便携箱、导线收纳袋。
PT30-10 额外包含：DP40 放电探针、带导线收纳空间的便携箱。

可选附件

PT30-10 MK3直流耐压测试仪技术参数
输出
PT 系列电缆测试系统均配备高品质高压输出连接器，并随附可拆卸的部分屏蔽输出电缆。

注：上述间歇工作时间后需停机 15 分钟，该参数基于环境温度 25℃条件。
计量
PT 系列设备的正负输出电压通过高压输出端的独立模拟仪表分别计量。

两款设备的输出电流均通过双量程模拟仪表计量，按下毫安表旁的 “÷10” 按钮可切换至 1mA 量程。

过载保护
PT18-10 和 PT30-10 配备输出过载跳闸保护，跳闸阈值为 12mA。
负载放电系统
PT18-10 和 PT30-10 内置自动内部负载放电系统，当输出关闭时，通过每个输出端的 20kΩ 电阻将负载接地。放电系统额定每 15 分钟在每个输出端释放 2.5kJ 能量，其中 PT18-10 可从 18kV 电压下对每个输出端*大 10μF 的负载电容放电，PT30-10 可从 30kV 电压下对每个输出端*大 4μF 的负载电容放电。
DP20 放电探针（适配设备*大输出电压）
PT 系列设备随附 DP20 或 DP40 型手动放电探针，可释放更高容量的负载电容。

供电要求

保护与安全
设备输出端配备过载跳闸保护，输入端和控制电源配备保险丝保护。PT18-10 和 PT30-10 的设计符合 BS EN61010 标准要求。
设备设有接地端子，必须连接至低阻抗本地接地（标准配置不含接地线）。
温度范围与尺寸重量
