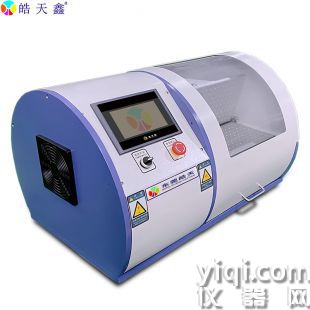

皓天鑫FPC弯折U型测试机

联系方式:黄乐琪152-18783613

联系我们时请说明在仪器网(www.yiqi.com)上看到的!

为您推荐
皓天鑫FPC弯折U型测试机 核心参数
仪器分类: 电子 仪器结构: 单立柱
最大载荷: 10-100kN 最大载荷: 100kg
最大行程空间: 0~200mm/s(下平行板移动速度可调) 引伸计分辨率: 0.1mm
引伸计准确度: 0.01mm
详细介绍

用于对FPC做U型测试可同时上下左右疲劳测试的,它采用了两组电动伺服缸做上下左右两方向做高精密运动。特点就是可同时设定运行位移和运行速度,也可单独运行。


U型折弯机技术参数
1、上下板平行度±0.05mm
2、上下板平行精度

静态是±0.05mm

动态是±0.1mm

3、移动空间

下平行板左右:0-80mm

上平行板上下:0-100mm

4、上平行板移动速度可调0-100mm/s
5、下平行板移动速度可调0-200mm/s
6、上平行板下降后,静压保持时间可调0-9999s
7、控制系统7英寸彩色触摸屏,台达PLC
8、试验次数0-999,999,999(可任意设定)
9、控制程序
PLC控制,位数可随意设定最多9位
10、标准电压AC 单相220V 50Hz


折弯机安全操作规程

折弯机分为手动折弯机,液压折弯机和数控折弯机。液压折弯机按同步方式又可分为:扭轴同步、机液同步,和电液同步。液压折弯机按运动方式又可分为:上动式、下动式。包括支架、工作台和夹紧板,工作台置于支架上,工作台由底座和压板构成,底座通过铰链与夹紧板相连,底座由座壳线圈和盖板组成,线圈置于座壳的凹陷内,凹陷顶部覆有盖板。操作时要注意以下几点:

1、严格遵守机床工安全操作规程,按规定穿戴好劳动防护用品。

2、启动前须认真检查电机、开关、线路和接地是否正常和牢固,检查设备各操纵部位、按钮是滞停在正确位置。

3、检查上下模的重合度和坚固性;检查各定位装置是否符合被加工的要求。

4、在上滑板和各定位轴均未在原点的状态时,运行回原点程序。

5、设备启动后空运转1-2分钟,上滑板满行程运动2-3次,如发现有不正常声音或有故障时应立即停车,将故障排除,一切正常后方可工作。

6、工作时应由1人统一指挥,使操作人员与送料压制人员密切配合,确保配合人员均在安全位置方准发出折弯信号。

7、板料折弯时必须压实,以防在折弯时板料翘起伤人。

8、调板料压模时必须切断电源,停止运转后进行。

9、在改变可变下模的开口时,不允许有任何料与下模接触。

10、机床工作时,机床后部不允许站人。

11、严禁单独在一端处压折板料。

12、运转时发现工件或模具不正,应停车校正,严禁运转中用手校正以防伤手。

13、禁止折超厚的铁板或淬过火的钢板、高级合金钢、方钢和超过板料折弯机性能的板料,以免损坏机床。

14、经常检查上、下模具的重合度;压力表的指示是否符合规定。

15、发生异常立即停机,检查原因并及时排除。

16、关机前,要在两侧油缸下方的下模上放置木块将上滑板下降到木块上。

17、先退出控制系统程序,后切断电源。

Haotian Building.jpg

产品优势
1、上下板平行度 :±0.05mm。
2、上下板平行精度 :静态 ±0.05mm,动态 ±0.1mm 。
3、移动空间:下平行板左右0-80mm,上平行板上下0-100mm。
4、可编程也可手动操作。
