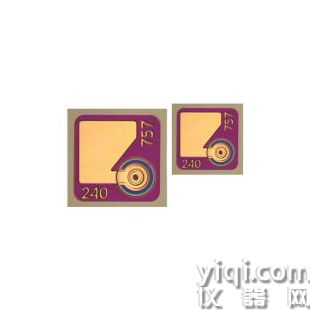

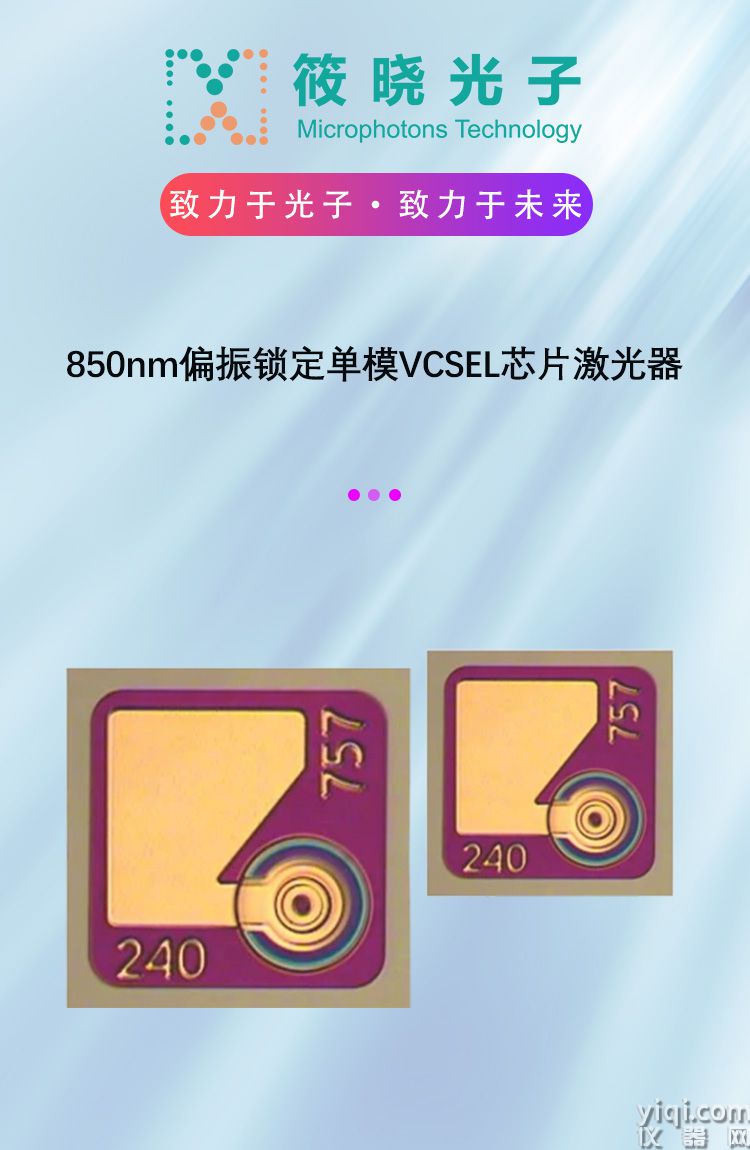

850nm偏振锁定单模VCSEL芯片激光器
- 品牌：上海筱晓
- 型号： APA8501010001
- 产地：黄浦区
- 供应商报价： 面议
-
筱晓（上海）光子技术有限公司
更新时间：2024-04-23 09:11:37 -
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品VCSEL激光器(25件)
-
为您推荐
- 详细介绍

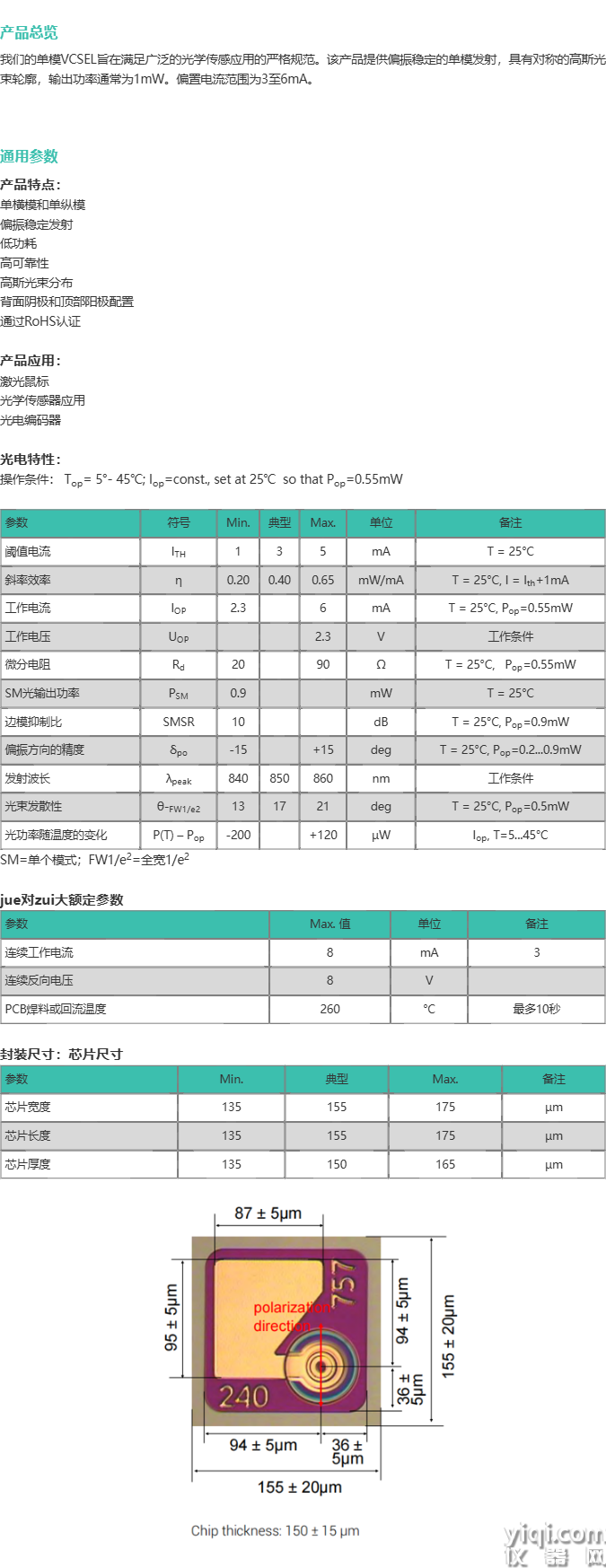

总览我们的单模VCSEL旨在满足广泛的光学传感应用的严格规范。该产品提供偏振稳定的单模发射，具有对称的高斯光束轮廓，输出功率通常为1mW。偏置电流范围为3至6mA。
通用参数产品特点：
单横模和单纵模
偏振稳定发射
低功耗
高可靠性
高斯光束分布
背面阴极和顶部阳极配置
通过RoHS认证
产品应用：
激光鼠标
光学传感器应用
光电编码器
光电特性：
操作条件： Top= 5°- 45℃; Iop=const., set at 25℃ so that Pop=0.55mW
参数
符号
最小
典型
ZD
单位
备注
阈值电流
ITH
1
3
5
mA
T = 25°C
斜率效率
η
0.20
0.40
0.65
mW/mA
T = 25°C, I = Ith+1mA
工作电流
IOP
2.3
6
mA
T = 25°C, Pop=0.55mW
工作电压
UOP
2.3
V
工作条件
微分电阻
Rd
20
90
Ω
T = 25°C, Pop=0.55mW
SM光输出功率
PSM
0.9
mW
T = 25°C
边模YZ比
SMSR
10
dB
T = 25°C, Pop=0.9mW
偏振方向的精度
δpo
-15
+15
deg
T = 25°C, Pop=0.2...0.9mW
发射波长
λpeak
840
850
860
nm
工作条件
光束发散性
θFW1/e2
13
17
21
deg
T = 25°C, Pop=0.5mW
光功率随温度的变化
P(T) – Pop
-200
+120
µW
Iop, T=5...45°C
SM=单个模式；FW1/e2=全宽1/e2
JDZD额定参数
参数
ZD值
单位
备注
连续工作电流
8
mA
3
连续反向电压
8
V
PCB焊料或回流温度
260
°C
最多10秒
封装尺寸：芯片尺寸
参数
最小
典型
ZD
备注
芯片宽度
135
155
175
µm
芯片长度
135
155
175
µm
芯片厚度
135
150
165
µm
- 产品优势
- 中心波长:850nm；
输出功率：0.9mw
边模YZ比：10dB
