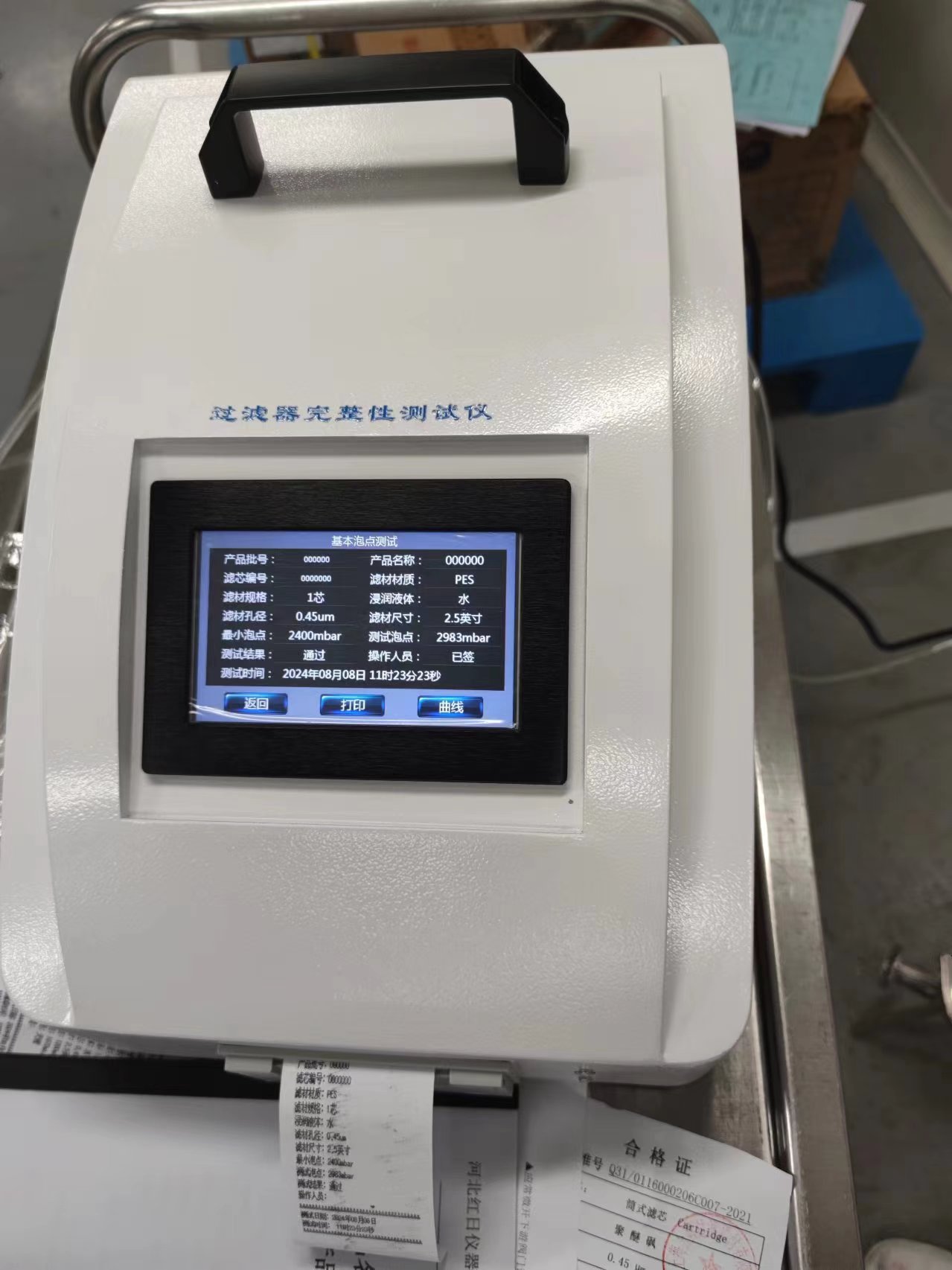

便携式过滤器完整性测试仪

便携式过滤器完整性测试仪性能参数 安全性问题，而用水浸入法测试时 只使用去离子水/注射用水(DI/WFI)级别 的水，且滤膜不会被湿透，意味着在原理上这是一种 吸引力的测试方法。 水侵入保压法的原理是在干燥清洁的疏水性膜上加上水压，表面张力和毛细管 张力使水被 排斥， 当逐渐升高压力到一定值， 水被压过膜上大孔， 此压力值 被称为水侵入压力，  当所加水压略低于水侵入压力值， 并隔绝上游体积， 保持 一定时间，使系统稳定，然后测量压力衰减值，将测量值与规定值比较就能判 断滤器的完整性，这种方法称为水侵入保压法。

水侵入压力值与膜的孔径、膜的疏水性、水的纯度、水的温度、膜的洁净 度、膜的干燥度等有关，影响的因素较多，在实践中要实现这种测试的重现性 是很困难的。因此这种方法可作滤 器的粗检， 如果水侵入保压法通过， 滤器可 以使用，如果通不过则用扩散流或保压法进一步进行 验证。

 仪器面板介绍 背板介1—  电源开关，控制整台仪器的电源供给。

2—  电源插座，提供 220V 交流电源。

3—  保险丝。

4—  液晶显示屏对比度调节。

5—  放气管接头。

哪些设备仪器需要“审计追踪”？

2015已经过去，“数据完整性缺陷”在制药行业被炒的如火如荼，无论是国内还是国外，无论是欧盟还是FDA，检查官都以发现“数据完整性缺陷”为荣，似乎如果检查中没发现什么“数据完整性”方面的缺陷，检查官就会“很丢面子”一样“无颜见江东父老！”

企业呢？战战兢兢、诚惶诚恐，都把“审计追踪”当成了“救命稻草”和“辟邪剑法”，手里举着钱、排长队要求供应商给升级系统和传授武功。那么你想过没有？什么是“审计追踪”功能，审计追踪功能是用来干什么的？有了审计追踪功能你就“不需要”造假了？有了审计追踪功能你就“不能够”造假了？

答案当然是NO。

审计追踪是一系列有关计算机操作系统、应用程序及用户操作等事件的记录，用以帮助我们从原始数据追踪到有关的记录、报告或事件，或从记录、报告、事件追溯到原始数据。

纸质记录中的审计追踪，任何修改、删除都必须使原始数据清晰可读，并记录进行修改的人员、修改日期及修改原因，根据需要证实并说明变化的理由。这是我们以前一贯的做法！

电子记录的审计追踪，在系统和记录中均应允许复原或再现与事件相关的创建、修改和删除电子数据的过程，应保存原始输入和文档的用户 ID，行动的时间、日期、及行动的理由。

计算机系统用于获取、处理、报告、存贮原始数据时，系统设计应能提供全面审计追踪的功能，能够显示对数据进行的所有删、改。审计追踪功能应显示删改人、删改时间，并记录删改的理由，必要时删、改应经过批准。

说白了，“审计追踪功能”并不是用来“控制”数据的“采集、录入、存储、备份、转移、检索、恢复、计算、处理、输出、引用、失效、修改、删除……”等过程的。

审计追踪功能只是对“数据事件”的一种记录，能够对“违法行为”进行“追踪”，能够快速锁定能够还原“历史真相”，但是并不能有效“控制”和“降低”有“动机”的“”的发生，也不能降低“行为”对“社会”的危害！

手工纸质数据和电子数据在数据完整性方面的要求是一致的，诚信的纸质记录在任何时候都是可以接受的，关键是如何保证你是诚信的？如何让别人相信你是诚信的？

手工纸质记录并不能减少对数据完整性进行控制的要求，纸质记录更容易作假，难度和成本更低，所以，我们需要适当的电子数据。但电子数据也不是万能的，权限范围内的“作假行为”“易如反掌”，因为，数据完整性方面，“权力”才是大的！当然，企业应该根据“科学和技术发展的状况”，采用“普遍被接受的科学的方法”进行药品生产和检验，我们需要采用先进的技术手段来尽可能的降低“作假”行为的发生！但是，我们更应该把精力放在如何让企业“不需要”作假上！而不是一味的利用硬件措施和技术手段去限制企业“不可能”作假，这样做其实是永远“不可能”的事情！所有的设备、仪器都需要审计追踪吗？

附录《计算机化系统》

第三条：作为质量风险管理的一部分，应当根据书面的风险评估结果确定验证和数据完整性控制的程度。

第十六条：应当根据风险评估的结果，考虑在计算机化系统中建立数据审计跟踪系统，用于记录数据的输入和修改以及系统的使用和变更。

MHRA《数据完整性定义与行业指导原则》

投入到数据管理的精力和资源应与其产品的风险等级相适应。

对数据生命周期中各要素的组织性控制和技术性控制的程度及投入的资源，要与该数据对产品属性的影响程度相适应。

数据完整性实施程度的基本原则是：

根据对产品质量属性的影响程度、对关键工艺参数的影响程度，进行风险评估确定。

那么如何评估质量风险，我们暂且不说，先从数据的生成、数据的采集原理上进行分类说明：

A、B类都是直接读取的数据或者直接打印的数据，“记录”数据和真实的被测对象有一定的、简单的线性关系，依靠记录的数据可以直接追溯到原始数据和真实状态。

C类生成的数据不含有“动态数据或隐含信息”，通过“打印记录数据”和“相关仪器参数、计算公式”等要素，可以追溯与还原原始数据和真实状态。

D类生成的数据含有“动态数据或隐含信息”， 以数据库格式存在的动态电子数据，仅靠纸质打印的记录和图谱曲线、相关仪器的参数，无法追溯和还原原始数据和信息。

根据以上分析，理论上，只有D类才需要“电子数据”保存，有电子数据保存，才会考虑数据完整性要求的“审计追踪功能”。也就是说，A类人工读取填写纸质记录，B类、C类自动打印纸质记录，D类必须有电子数据保存。

A类

A类，适用于“简单的、不可配置系统”的“非连续数据”的人工读取、人工记录。一次性读取、一次性记录，或者定时周期性读取和记录。比如“天平、台称、温度、湿度、手持式工具……”等的数据记录。

B类

B类，适用于“简单的、不可配置系统”的“连续数据”的自动化记录和打印，比如“连续的在线监测数据（洁净室温湿度记录、水系统在线记录、灭菌温度压力的记录……）。

C类

C类，适用于大部分“可配置系统”的不含“动态数据或隐含信息”数据的自动化获取、自动化打印记录。比如大部分生产过程控制设备、大部分检验检测设备。

D类

D类，适用于大部分“可配置系统”的含有“动态数据或隐含信息”数据的存储管理。

话说，纯粹的GMP管理类计算机、ERP管理类计算机、仓储物料管理类计算机、用于生产质量活动的个人计算机，应该全部是电子数据保存，纸质打印，并具有审计追踪功能，并且所有产生的数据记录，不能直接作为原始记录。

A类“作假”简单，故意人工填写错误就行了。

B类“作假”受到一定的限制，因为是不可配置系统。感谢您选择北广精仪仪器i您能成为我们的客户是我们莫大的荣幸。本公司不仅 给您提供质量优异的产品，而且将为您提供满意的服务！ 为了您能更熟练地使用本试 验仪器，我们随机配备了本说明书。

本手册主要介绍本设备有关的结构原理、操作方法以及安全注意事等方 面的知识。

特别提示：有时为了提高设备的性能，我们会对软件部分或机械部分做一 些改动，这样可能会产生操作系统与使用指南在某些细节上不一致的情况。在 此声明：您所购买的设备的随机说明书以该试验仪器实际配备为准。在编写本 手册时，我们难免有错误和疏漏之处，请多加包涵并热情欢迎您提出宝贵意见 或建议。

随机文件：

随机装有如下文件：

1 、  《使用说明书》           一份

2 、  《产品出厂装箱单》       一份

3 、  《产品保修卡、合格证》   一份

在您接收本设备时，请检查上述文件是否齐全，并妥善保管。

过滤器完整性测试仪适用于对过滤器进行完整性检测， 判断选用 的滤材过滤精度是否符合要求、滤材有无破损以及过滤器的密封性是否完好， 以保证过滤器能按要求正 常运行。是由微电脑控制的新一代过滤器完整性自动测试仪， 可直接检测 滤芯和滤膜的气泡点和压力衰减值，也可间接检测扩散流和水浸入值。仪器结 合先进的测试电路和精密 的算法软件自动测试过滤器的完整性， 具有测试精度 高，重现性好、测试仪采用 5.7″带背光数字液晶显示屏；中文菜单及提示， 实时显示测试数 据和曲线， 并可打印测试结果及测试曲线， 以便监控测试全过 程，帮助分析滤膜及过滤系统的性 能；机内大容量存贮空间，可存贮 50 组测 试结果及 50 组测试参数。过滤器完整性的全部操作测 试过程仅在过滤器的上 游进行，对过滤器的下游无污染，尤其适用于过滤器的检测。

此测试仪可广泛运用于医药、生物工程、食品饮料、微电子等行业，也是 过滤器制造商进 行过滤器检测的常规仪器。

1   测试原理

1.1   气泡点法

当多孔膜材料被合适的浸润液湿润后，由于液体的表面张力和相应毛 细管张力的作用， 浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差， 要克服毛细管压力将孔道中的液体 赶走而冒出气泡， 气体的压差必须增大到某 一值∆P，这个压差值就称为气泡点，其计算公式如 式 1。式 1 表明，孔径愈 小，气泡点愈高，因此可以用气泡点来检测过滤器的性能。

∆P=K4σ   cosθ   / D

( 式 1)

其中：   ∆P—压差(达因/厘米 2)，气泡点值

σ —浸润液的表面张力(达因/厘米)

★特别声明：根据客户具体要求不同，具体配置见装箱单。

本说明书不能作为向本公司提出任何要求的依据。 本说明书的解释权

便携式过滤器完整性测试仪

θ —滤膜与浸润液的接触角

D—孔径(厘米)

K—孔形系数(因为真实的滤膜上的孔不是圆柱形)

1.2   保压法(压力衰减)

滤材被液体(湿润液)浸润后，在滤材的两侧加上气体压差，并使滤材上 游成为一个密闭 的气压腔， 所加的压差值略小于滤材的气泡点(一般设定在气 泡点的 80%)，这时气体不能在滤 材的毛细孔中直接流通，但气体分子可以通 过毛细孔中的液体扩散至下游， 这种由于气体扩散而 形成的气体流量称为扩散 流。由于气体的扩散，滤材上游的压力将衰减， 衰减值的大小和滤材的 过滤性 能形成对应关系，因此测得一定时间内的压力衰减值就能判断过滤器的性能。1.3   扩散流扩散流与压力衰减值之间存在以下对应关系：

D = ·∆ P V / T ·Pa

(式 2)

其中： D—扩散流值   (毫升/分 ml/min)

∆ P—压力衰减值(mbar)

V—上游体积(毫升 ml)

T—测试时间(分 min)

Pa—大气压力(1013 mbar)

测得一段时间内的压力衰减值，再测得上游封闭体积后，通过以上公式就 可计算得出扩散流值。

1.4   水侵入保压法

这种方法是为测试疏水型筒式滤芯所设计的。目前用前几种方法测试时， 对此类滤芯都使 用醇类浸润滤膜。由于醇类的使用会带来健康和可燃性引起的

3   测试准备

3.1   操作步骤

次使用仪器前，务请认真阅读本指南，了解基本原理与各个部件和菜

单的功能和操作方法。然后按照以下步骤循序渐进地操作。

3.2   准备工作

1. 将仪器安放在一平稳、清洁之工作台上。

2. 准备好 220V, 50Hz 的交流电源。

3. 备好干燥清洁的空气或氮气作为气源。             4.若用易燃液体作为浸润液时，要保持测试场地的通风。

3.3   浸润滤材

滤芯或滤膜测试前，必须用合适的浸润液浸润，才能进行后续操作。 用户可根据现场 实际情况选择以下两种方法中的一种。

1)准备好合适洁净的浸润液，亲水性滤材(如聚醚砜膜，尼龙膜，混合纤 维素膜等)可 用纯水，疏水性滤材(如聚四氟乙烯膜等)可用醇类(乙醇、异 丙醇等)。经过完整 性数据的对照测试，取得工艺溶液的完整性数据后，也可 用工艺溶液进行湿润。对于 可进行完整性测试的滤材， 过滤器制造商会提供完 整性测试的数据及条件， 对此若 有疑问， 可向本公司或向滤芯或滤膜的供应 商咨询。

2)将滤膜或滤芯装入外壳(装膜片时必须用镊子或戴手套，以免手上油脂 影响滤膜湿润性能)后，充入湿润液并使其流动，充液时要保证外壳内气体全 部从排气阀中排出。

3)冲洗滤膜或滤芯的湿润液量参考下表

4)    冲洗完毕，将滤壳中留存的浸润液从排污阀中排尽。

仪器操作4.1 菜单功能介绍为了使测试者更易操作，本仪器设计了中文菜单界面及状态提示栏。以下 介绍各个菜 单的级联关系和功能4.2 开机

1. 将仪器电源插头插入 220V，50Hz 的交流三芯插座。

2. 打开仪器背板上的电源开关， 接通仪器的电源， 进入开机主界面， 点击 点击测试选，进入测试界面：校准传感器传感器校准，输入六位密码：按 OK 键进入传感器校准模式。传感器校准步：确保系统压力为 0，按确认键继续。传感器校准第二步：系统自动加压，加压成功后按确认键继续。气路连接

1.根据需要按图 3-1 或图 3-2 连接气路，将浸润过的滤膜或滤芯分别装 入滤盘或滤器中。

2.进行气泡点和保压测试时， 按图 3-1 连接需关闭阀门 V1、V2、V4 和 V5， 开启阀门 V3； 按图 3-2 连接需关闭阀门 V2、V4 和 V5，开启阀门 V1、V3。

3.将气源压力调节至高于实际气泡点 0.15—0.25MPa 并能基本稳定。如用 水作浸润液一般 应调节至 0.6MPa，用醇类作浸润液一般应调节至 0.3-0.4MPa。

4.调节后面板上的气流调节旋钮至合适位置(具体操作方法详见第 18 页气 流调节)。出厂 时均调至 1 芯折叠筒式过滤器位置，如要测试的过滤器为 1 芯 折叠筒式过滤器时，无需 调节气流调节阀。

5.测试前(特别是次测试前)先要进行滤壳的气密性检测，进行滤壳 气密性检测时滤 膜或滤芯不能装在滤盘或滤壳内。按图 3-1 连接进行气密性 测试时关闭所有阀门，按图 3-2 连接进行气密性测试时只打开阀 V1，其它阀 门均关闭。可依照第 17 页手动测试的实 际应用中所述的气密性检测方法或第

17 页所述的气密性测试法

2.    浸泡浸润

1) 同上 1)。

2) 将浸润液倒入合适的容器中。

3) 将滤膜或滤芯放入上述容器中并使其浸没。

4) 浸润时间保持 10 分钟以上，其间翻动几次。

5) 浸润结束后， 从容器中拿出滤膜或滤芯， 沥去多余的浸润液， 将滤膜或 滤芯装入滤壳。

6) 用水浸润滤膜或滤芯时，用 40℃—50℃温水浸润效果更佳，但浸完后 测试前必须用室温水将其冷却至室温，以免产生测试误差。

完整性测试仪的特点：

1. 功能强大，涵盖了现有关于过滤器完整性检测的所有测试方法。

2. 国内实现超滤系统的完整性检测。

3. 科学的权限管理设计，密码登录、权限分级、电子签名等，符合FDA 21CFR PART 11的要求。

4. 仪器自带审计追踪功能，可记录32操作事件日志，真正满足数据完整性的要求。

5. 可建立80组预存方案，仪器更加简单化、智能化。

6. 多可做到15芯30寸滤筒的检测，大大提高使用者的工作效率。

7. 丰富的数据接口，仪器不仅包括标配的数字及模拟接口（RS232/USB），还可以根据客户的需要定制多种工业总线和模拟控制端口，为系统智能化升级做准备，比如在线全自动化灭菌控制系统的配套。

8. 自主的研发团队，可以根据客户的需要，进行特定方案的设计，多年的现场经验和强大的专业服务，不仅是能够保证客户放心使用该仪器，还可以为客户过滤系统的设计和配置提供技术支持。

完整性校验值是指为防止电子数据被篡改或者破坏，使用散列算法等特定算法对电子数据进

行计算，得出的用于校验数据完整性的数据值。

完整性原则指用户、进程或者硬件组件具有能力，能够验证所发送或传送的东西的准确性，

并且进程或硬件组件不会被以任何方式改变。完整性的目的是通过阻止威胁或探测威胁，保

护可能遭到不同方式危害的数据的完整性和数据相关属性的完整性。

许多开放系统应用都有依赖于数据完整性的安全需求。这类需求可以提供包括用于其它安全

服务(如认证、访问控制、机密性、审计和不可否认性)中的数据完整性保护。这里所阐述的

完整性是以一个数据值的恒定特性来定义的，数据值恒定性的概念包括了数据值被认为等效

的不同表达式的所有情况。
