电气绝缘材料高电场介电、损耗测试系统

高电场介电、损耗、漏电流测试系统

----实现从低频到高频信号的输出与测量----

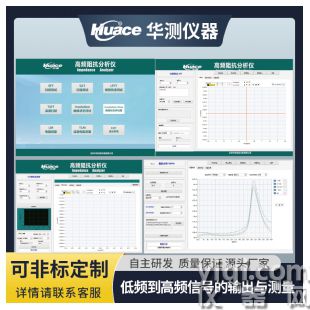

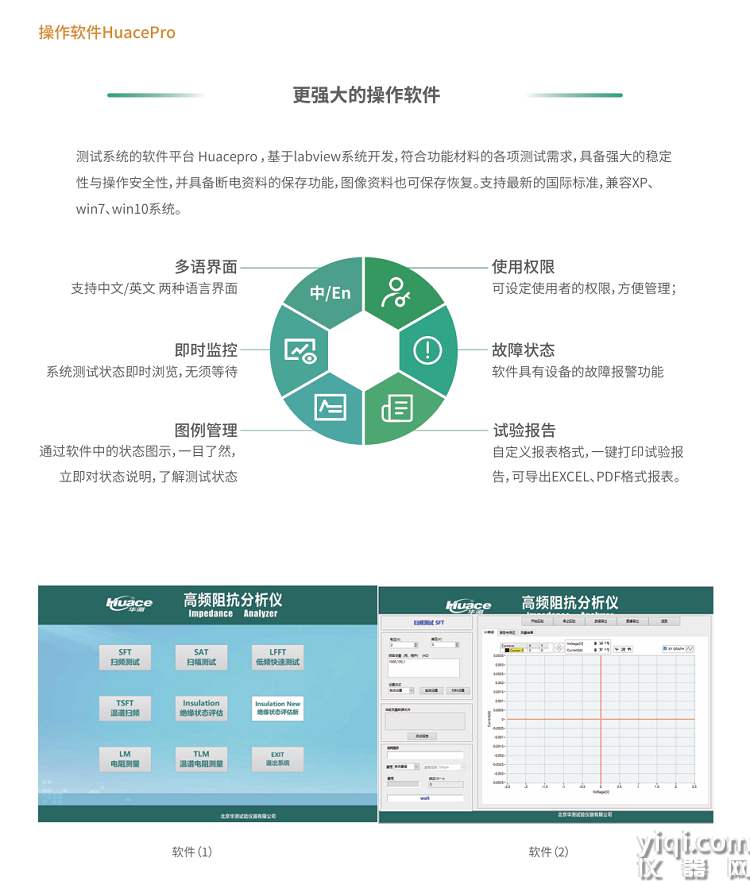

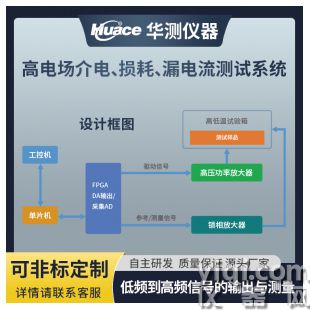

          系统可实现从低频到高频信号的输出与测量，系统由工控机发 出指令，单片机控制FPGA发出测量波形，FPGA一路信号控制不同频率幅值的 信号由高压放大器进行电压放大后，施加在样品上，另一路施加在锁相放大器 作为参考信号，不同频率幅值的高压信号加载样样品上，样品测量的信号测量 后，再回传FPGA测试板卡。测量的数据再由单片机回传工控机进行数据处理。 它使用真正的 AC DFR（介电频率响应），保持出色的准确性和提供可靠数 据的能力，可在高干扰环境中获得可靠的测试结果。 该软件使测试既简单又快 捷，它可在进行不同温度，频率下测量材料的介电常数及介质损耗因数。 本套系统可以在任意电压激励下的介电响应测试根据需要自定义输出任 意电压波形激励，满足对不同条件下不同绝缘材料不同方面的测试需求，更好 地适应用户需求。
