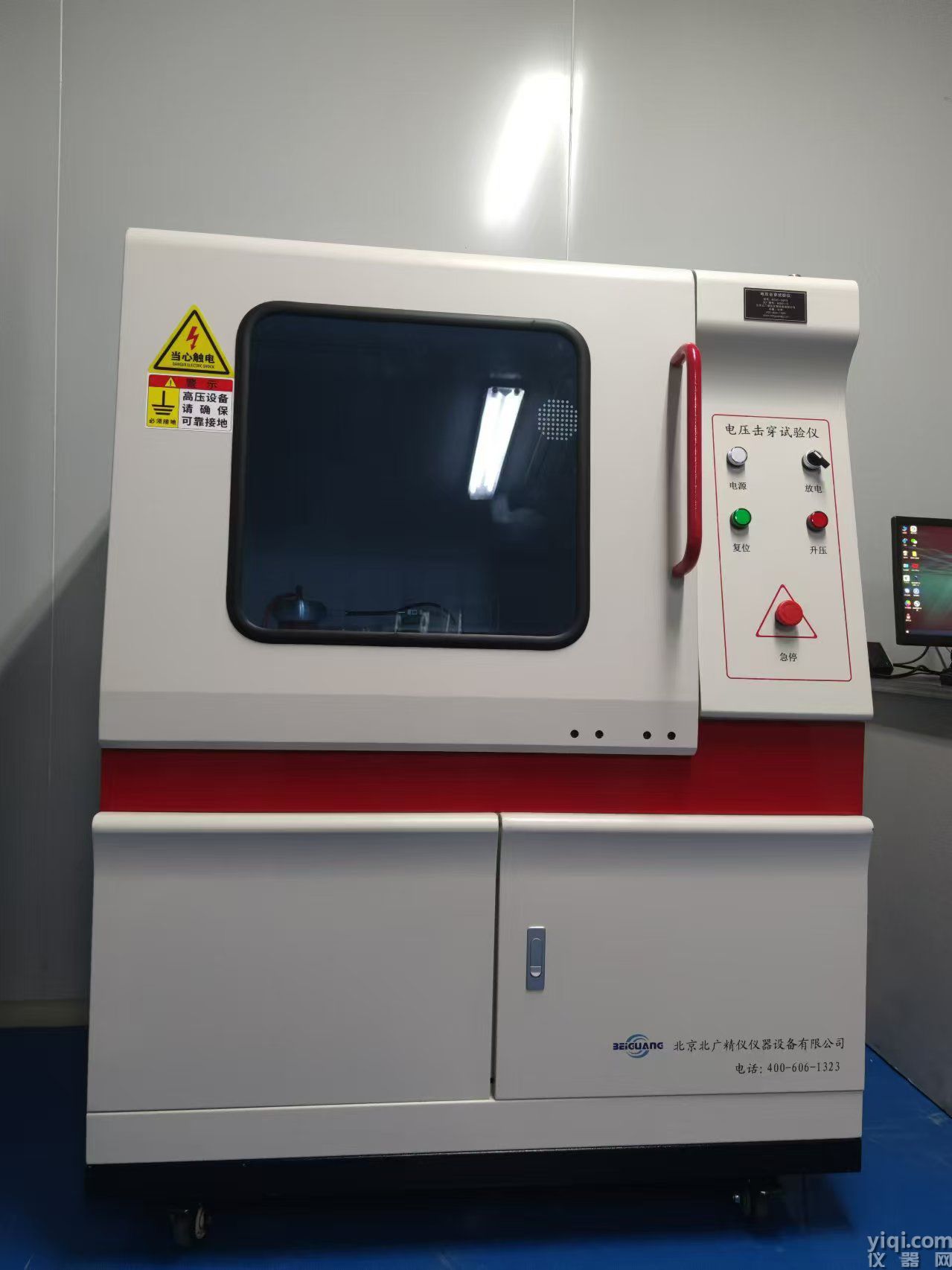

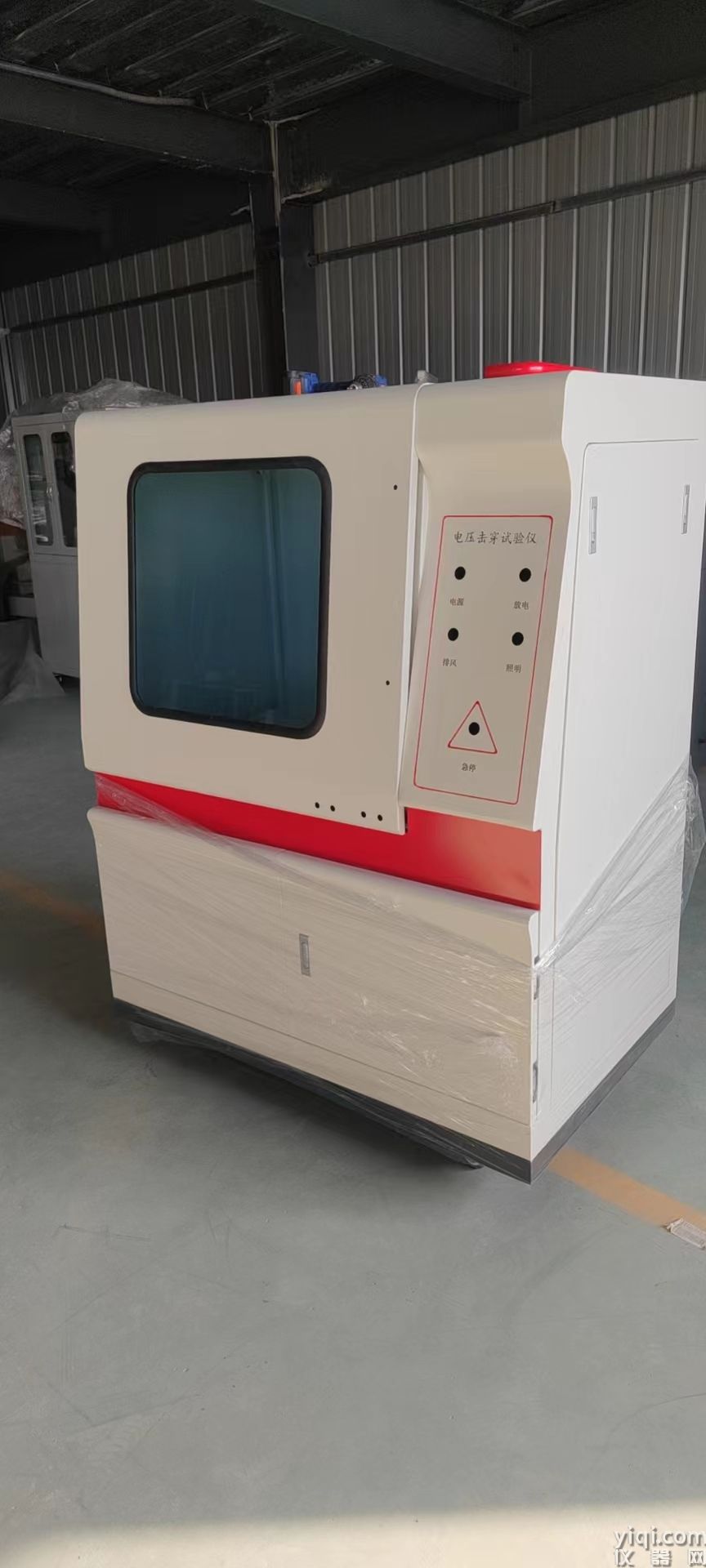

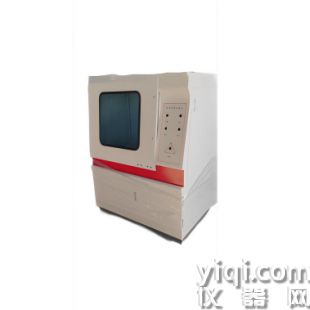

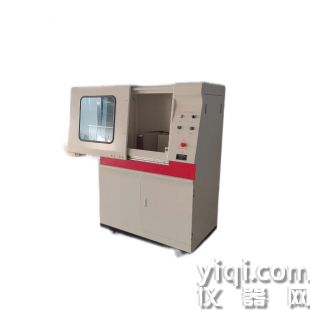

覆铜板板材电气强度试验仪

覆铜板板材电气强度试验仪电压击穿试验仪是绝缘材料研发与质量控制不可或缺的工具。随着新材料技术的快速发展，其对设备精度、安全性和智能化的要求将不断提高。正确选型与规范操作，不仅能为企业规避产品风险，更能为突破材料性能瓶颈提供科学依据。在未来，这一设备将继续推动电力电子、新能源等领域的创新与进步。# 绝缘电阻测试仪：原理、应用与选型指南

绝缘电阻测试仪的定义与作用

绝缘电阻测试仪（Insulation Resistance Tester）是一种用于测量电气设备、电缆、电机绕组等绝缘材料电阻值的仪器。其核心功能是评估绝缘材料的电阻特性，判断其是否符合安全标准。绝缘电阻值越高，表明材料的绝缘性能越好。

主要作用：

1.检测绝缘性能：评估电气设备或材料的绝缘状态，预防漏电或短路事故。

2.故障诊断：识别绝缘老化、受潮、污染等问题。

3.质量控制：确保产品符合行业标准（如IEC、GB、UL等）。

覆铜板板材电气强度试验仪

绝缘电阻测试仪的定义与作用

绝缘电阻测试仪（Insulation Resistance Tester）是一种用于测量电气设备、电缆、电机绕组等绝缘材料电阻值的仪器。其核心功能是评估绝缘材料的电阻特性，判断其是否符合安全标准。绝缘电阻值越高，表明材料的绝缘性能越好。

高压分级：0—50KV，（全程可调）

05、升压速率：0.1KV/s-5kv/s 可调

              （备注：满足标准要求并可以根据用户需求设定不同的升压速率）

06、试验方式：

           直流试验：1、匀速升压  2、梯度升压 3、耐压试验

           交流试验：1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）

10、支持软件共享不同电脑蓝牙异地操作要求。

11、电压试验精度：≦1%

12、试验电压连续可调： 0--50KV。

13、电流可采集到mA级 并且实现实时采集。

14、可选择出具国家一级计量单位校准证书或出具客户计量单位的证书

15、电源：220v±10%的单相交流电压和50Hz±1%的频率

16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

17、升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压

18、耐压时间：0-7H保持相对电压 （软件设定）

19、耐压式样：固体；液体。

20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

21、机箱材质：整体喷塑

22、支持人机分离异地操作 开创国内控制机器新篇章   （无线蓝牙控制 ）

23、控制方式：无线蓝牙控制

24、通讯方式：采用全国技术无线蓝牙控制，支持 232/USB/亚太区域网络端口

25、击穿判断方式：高电压判断、漏电流判断。

26、检测方式：自动巡航检测

27、使用条件：环境温度：（23±2）℃    环境湿度：（50±5）%

安全保护：本机具有完善的安全防护措施：

本实验仪电路保护控制：跳闸后电压自动回零

1、超压保护

2、试验过流保护

3、试验短路保护

4、安全试验门保护

5、软件误操作保护

中华人民共和国国家标准

电容器纸工频击穿电压测定GB 12656-90

Determination of electric strength at power

frequence for capacitor paper

本标准参照采用IEC243-1(1988)《固体绝缘材料电气强度测试方法)。主题内容与适用范围

本标准规定了工频下测定电容器纸击穿电压的方法。

本标准适用于未浸渍电容器纸页或其他类似的材料。

引用标准GB 450纸和纸板试样的采取

GB1408固体绝缘材料工频电气强度的试验方法

定义1击穿电压breakdown voltage

在规定的试验条件下,用连续均匀升压的方法对电容器纸施加工频电压,使纸样发生击穿时的电压

值。2 电气强度electric strength

在规定的试验条件下,电容器纸试样发生击穿的电压值除以施加电压的两电极之间纸样的平均厚

度。

试验仪器工频击穿试验仪应符合GB1408第5章试验设备的规定.电极电极材料为黄铜。尺寸:上电极25 mm,边缘倒圆半径r-2.5mm;下电极025mm,边缘倒圆半径r=2.5 mm;或430~40 mm ;975 mm;

电极表面加工精度及其它要求按GB1408 第4章电极的规定。若上,下电极直径相同时,则必须同轴使其上,下准确成一直线。

烘箱:可保持105±5℃自动调节恒温烘箱，试样处理按GB450的规定,从纸卷上取下纸样,横向裁出宽80mm的纸条16~20条,注意试验纸条上不应有裙子、皱纹、针孔等纸病,将取得试样纸条垂直挂于烘籍内,在105±5℃温度下烘干1h，经烘干处理

国家技术监督局1990-12-28批准1991-10-01实施GB 12656-90后的试样置于干燥器内,立即在室温下进行击穿试验,试验过程中,必须保证不使试样重新吸湿而明显影响击穿电压值。在有争议的情况下,试验应在90±2℃条件下进行仲裁。试验步骤取双层试样置于上下两电极之间,并以电极自重压在试样上,连续均匀地对试样施加工频电压,在10~20s之间使电压由零升至击穿发生,记录击穿电压值.

主要作用：

1.检测绝缘性能：评估电气设备或材料的绝缘状态，预防漏电或短路事故。

2.故障诊断：识别绝缘老化、受潮、污染等问题。

3.质量控制：确保产品符合行业标准（如IEC、GB、UL等）。

高压分级：0—50KV，（全程可调）

05、升压速率：0.1KV/s-5kv/s 可调

              （备注：满足标准要求并可以根据用户需求设定不同的升压速率）

06、试验方式：

在所有测试电压下都要监测局部放电量并每5min记录一次测量结果，局部放电不呈现持续增加趋

势，偶尔出现的较高幅值脉冲可以不计入。

试验时不应出现闪络或击穿，试验后应复测套管tanδ和电容量，若无异常，可进行下一项试验。在

测试的任一阶段，套管的局部放电量上限见表4。

局部放电量测量管进行局部放电量测量试验时，试验电压和持续时间要求如图2所示。DL/T1408-2015

推荐的典型尺寸和特殊要求

套管与开关设备和变压器的连接方式、法兰典型尺寸如图A.1~图A.4和表A.1所示，尺寸也可由

供需双方协商确定。

a) 套管变压器侧和开关设备侧的绝缘长度不小于1830mm。

b)套管与开关设备之间的导电连接采用平面连接方式，套管应预留圆形连接平面供开关设备厂设

计开关设备与套管的连接结构，预留圆形平面外径为230mm，连接结构的屏蔽罩直径应与套

管开关设备侧端部的大直径相匹配。

c)套管与变压器的导电连接方式由供需双方协商确定。

开关设备侧法兰经过一段过渡筒体与常规开关设备母线相连，过渡筒体内径为1200mm。

压力监测要求油浸纸套管应配有气体压力监测装置，根据设置的压力报警值，当油-SF。套管开关设备侧 SF。气体

侵入套管内部时，发出异常报警信号。试验要求与方试验的一般要求

套管变压器侧应浸在装有变压器油的尺寸合适的试验油箱中，套管开关设备侧应装在充有SF。气体

的尺寸合适的试验金属壳体内，套管端部的均压屏蔽罩要确保其表面场强足够低，使其在相应介质(变

压器油和 SF。气体)中不发生局部放电。

试验油箱中变压器油的击穿电压、水分和颗粒度应符合表7的规定。试验金属壳体内SF。气体的压

力(表压)应与开关设备实际运行时的压力相同，必要时允许适当提高试验金属壳体内气体的压力，试

验金属壳体内SF。气体的性能要求见表8.

套管试验时应水平或垂直安装，要求安装成其他状态时，应由供需双方协议商定。

试验时的环境温度及浸入介质的温度应在10℃~40℃之间。试验程序如下:

1) 升压至 U3=1.1U√√3=699kV，持续5min;

2) 升压至 U₂=1.5U√3=953kV，持续5min;

3) 升压至 U=Uy=1100kV，持续1min;

4)降压至 U₂持续5min;

5)降压至 U₃持续5min;

6)电压降至零。

在所有测试电压下都要监测局部放电量并记录测量结果，局部放电不呈现持续增加趋势，偶尔出现

的较高幅值脉冲可以不计入。

试验时不应出现闪络或击穿，试验后应复测套管tanδ和电容量，若无异常，可进行下一项试验。在

测试的任一阶段，套管的局部放电量上限见表4。

抽头绝缘试验应在1kV和2kV的试验电压下测量试验抽头的tanδ和电容量。套管的抽头绝缘数据及要求见本标准7.3.

Ok/e

           直流试验：1、匀速升压  2、梯度升压 3、耐压试验

           交流试验：1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）

10、支持软件共享不同电脑蓝牙异地操作要求。

11、电压试验精度：≦1%

12、试验电压连续可调： 0--50KV。

13、电流可采集到mA级 并且实现实时采集。

14、可选择出具国家一级计量单位校准证书或出具客户计量单位的证书

15、电源：220v±10%的单相交流电压和50Hz±1%的频率

16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

17、升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压

18、耐压时间：0-7H保持相对电压 （软件设定）

19、耐压式样：固体；液体。

20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

21、机箱材质：整体喷塑

22、支持人机分离异地操作 开创国内控制机器新篇章   （无线蓝牙控制 ）

23、控制方式：无线蓝牙控制

24、通讯方式：采用全国技术无线蓝牙控制，支持 232/USB/亚太区域网络端口

25、击穿判断方式：高电压判断、漏电流判断。

26、检测方式：自动巡航检测

27、使用条件：环境温度：（23±2）℃    环境湿度：（50±5）%

安全保护：本机具有完善的安全防护措施：

本实验仪电路保护控制：跳闸后电压自动回零

1、超压保护

2、试验过流保护

3、试验短路保护

4、安全试验门保护

5、软件误操作保护

中华人民共和国国家标准

电容器纸工频击穿电压测定GB 12656-90

Determination of electric strength at power

frequence for capacitor paper

本标准参照采用IEC243-1(1988)《固体绝缘材料电气强度测试方法)。主题内容与适用范围

本标准规定了工频下测定电容器纸击穿电压的方法。

本标准适用于未浸渍电容器纸页或其他类似的材料。

引用标准GB 450纸和纸板试样的采取

GB1408固体绝缘材料工频电气强度的试验方法

定义1击穿电压breakdown voltage

在规定的试验条件下,用连续均匀升压的方法对电容器纸施加工频电压,使纸样发生击穿时的电压

值。2 电气强度electric strength

在规定的试验条件下,电容器纸试样发生击穿的电压值除以施加电压的两电极之间纸样的平均厚

度。

试验仪器工频击穿试验仪应符合GB1408第5章试验设备的规定.电极电极材料为黄铜。尺寸:上电极25 mm,边缘倒圆半径r-2.5mm;下电极025mm,边缘倒圆半径r=2.5 mm;或430~40 mm ;975 mm;

电极表面加工精度及其它要求按GB1408 第4章电极的规定。若上,下电极直径相同时,则必须同轴使其上,下准确成一直线。

烘箱:可保持105±5℃自动调节恒温烘箱，试样处理按GB450的规定,从纸卷上取下纸样,横向裁出宽80mm的纸条16~20条,注意试验纸条上不应有裙子、皱纹、针孔等纸病,将取得试样纸条垂直挂于烘籍内,在105±5℃温度下烘干1h，经烘干处理

国家技术监督局1990-12-28批准1991-10-01实施GB 12656-90后的试样置于干燥器内,立即在室温下进行击穿试验,试验过程中,必须保证不使试样重新吸湿而明显影响击穿电压值。在有争议的情况下,试验应在90±2℃条件下进行仲裁。试验步骤取双层试样置于上下两电极之间,并以电极自重压在试样上,连续均匀地对试样施加工频电压,在10~20s之间使电压由零升至击穿发生,记录击穿电压值.
