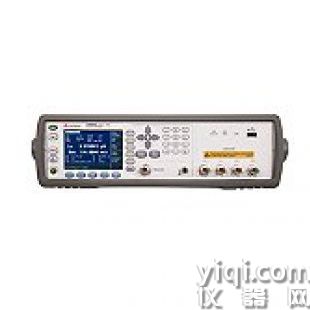

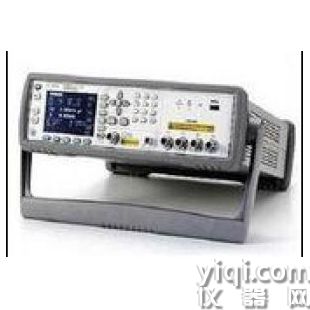

高频LCR数字电桥精密电桥 20Hz-1MHz 元件测试仪

品牌：优策仪器
型号： UC2878
产地：江苏常州
供应商报价：面议

广州市蓝河电子设备有限公司更新时间：2022-07-04 10:50:50

销售范围售全国

入驻年限第6年

营业执照已审核

同类产品LCR数字电桥(4件)

立即扫码咨询

联系方式：400-822-6768

联系我们时请说明在仪器网（www.yiqi.com）上看到的!

扫码分享

为您推荐

高频LCR数字电桥精密电桥 20Hz-1MHz 元件测试仪核心参数

测试频率

20HZ-1MHz

产品特点

高频精密电桥是一款用于各种电子元器件进行检验的多功能元件测试仪。其采用当前Z流行的7寸800x480彩色TFT LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪。

详细介绍

UC2878高精密LCR数字电桥{20HZ-1MHZ}

简单介绍

■ 高频精密电桥是一款用于各种电子元器件进行检验的多功能元件测试仪。其采用当前流行的7寸800x480彩色TFT LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪。
本仪器满足生产线质量保证、进货检验及实验室测量要求。主要测试产品囊括传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等。
本仪器所提供的Handler、RS232C、USB、GPIB等接口以及完善的命令系统，可帮助用户轻松实现测试系统的组建。

性能特点

■ 四参数显示,任意参数组合，多达12种测量参数
■ 7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB
■ 0.05%的基本测量准确度，高达50次每秒的测试速度
■ 20HZ-1MHZ测试频率, 分辨率10 mHz
■ 测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω, 50Ω,10 /CC四种不同信号源输出阻抗
■ 内建比较器, 10档分选及档计数功能
■ 图形扫描分析功能，支持频率/电平/偏置扫描，轻松帮你把器件性能解剖。
■ 10点列表扫描功能,
■ 内部0V, 1.5V, 2V直流偏置电压源
■ 2m/4m测试电缆扩展（选件）
■ 可选±10V（±100mA）及1 A内部直流偏置源
■ 内部100组设定文件保存或调用，U盘500组测试文件保存或调用
■ 可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘可支持格式FAT16, FAT32文件系统
■ 标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口

技术参数

测试频率		UC2878 20HZ - 1MHZ， 10mHz分辨率

测试参数		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ,DCR
基本测量准确度		0.05%
等效电路		串联, 并联
数学功能		JD值偏差, 百分比偏差
量程方式		自动, 保持, 手动选择
触发方式		内部, 手动, 外部, 总线
测量速度（≥1kHz）		快速: 50次/秒, 中速: 12次/秒, 慢速: 3次/秒
平均次数		1—255
延时时间		0—60s, 以1ms步进
校准功能		开路/ 短路/ 负载
测试端配置		五端
列表扫描		10点列表扫描功能
显示方式		直读，Δ，Δ%，V/I（被测电压/电流监视）
显示器		800×480 RGB7英寸16: 9 TFT LCD显示器
测试信号
输出阻抗			30 Ω, 100 Ω, 50Ω, 10 /CC可选择
测试信号电平			正常： 5mV-2V, 1mV步进恒电平：10mV-1V, 1mV步进
偏置源	内部		0V, 1.5V, 2V
	选配		UC6802A：±10V（±100mA）直流偏置电流
			UC6802B：0-1A直流偏置电流
显示范围
\|Z\|, R, X			0.01mΩ —99.9999 MΩ
DCR			0.01 mΩ —99.9999 MΩ
\|Y\|, G, B			0.00001µS —99.9999 S
C			0.00001 pF —9.9999 F
L			0.00001 µH —9999.99 H
D			0.00001 —9.9999
Q			0.00001 —9999.9
θ(DEG)			-179.999º —179.999 º
θ(RAD)			-3.14159 —3.14159
其他
比较器功能			十档：（九档合格，一档不合格），另有一个附属档AUX
存储器			10组内部仪器设定供存储/调用
接口			标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口
