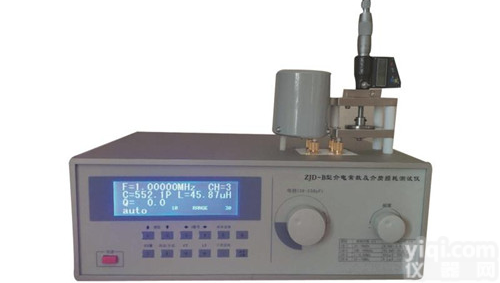

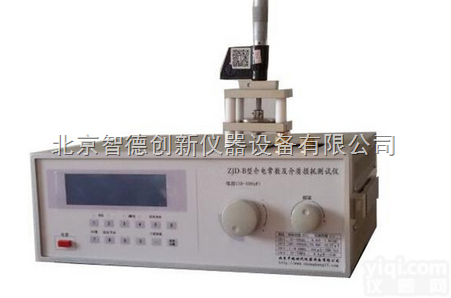

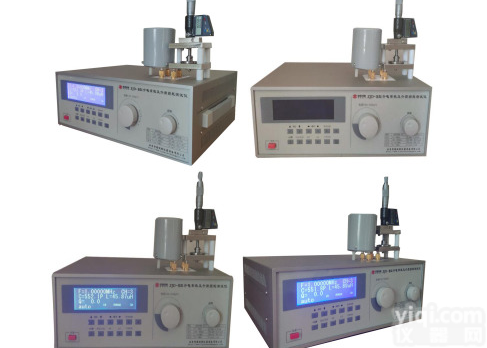

产品介绍： 产品介质损耗测试仪工作特性 1．Q值测量 a．Q值测量范围：2～1023； b．Q值量程分档：30、100、300、1000、自动换档或手动换档；c．标称误差AC频率范围25kHz～10MHz100kHz～10MHz固有误差≤5％±满度值的2%≤5％±满度值的2%工作误差≤7％±满度值的2%≤7％±满度值的2%频率范围10MHz～60MHz10MHz～160MHz固有误差≤6％±满度值的2%≤6％±满度值的2%工作误差≤8％±满度值的2%≤8％±满度值的2% 2．电感测量范围AC14.5nH～8.14H4.5nH～140mH3．电容测量AC直接测量范围1～460p1～205p主电容调节范围40～500pF18～220pF准确度150pF以下±1.5pF；150pF以上±1%150pF以下±1.5pF150pF以上±1% 注：大于直接测量范围的电容测量见使用方法...
分享
相关产品推荐（★较多用户关注☆）
塑料介电常数测试仪 共30个产品
产品简介：橡胶产品试验机使用方法：橡胶产品试验机是多用途的阻抗测量仪器，为了提高测量精度，除了使测试回路本身残余参量尽可能地小，使耦合回路的频响尽可能地好之外，还要掌握正确的测试方法和残余参数修正方法。1．测试注意事项a．本仪器应水平安放。b．如果你需要较精确地测量，请接通电源后，预热30分钟，将调谐电容从小到大缓慢地调一次，CPU将自动对显示的电容进行温度补偿，然后再进行测试。c．调节主调电容的电容量时，特别注意当刻度调到Z大或Z小值时，不要用力继续再调．d．被测件和测试电路接线柱间的接线应尽量短，足够粗，并应接触良好、可靠，以减少因接线的电阻和分布参数所带来的测量误差。e．被测件不要直接搁在面板顶部，离顶部一公分以上，必要时可用低耗损的绝缘材料如聚苯乙烯等做成的衬垫物衬垫。f．手不得靠近试件，以免人体感应影响造成测量误差，有屏蔽的试件，屏蔽罩应连接在低电位端的接线柱。...
产品简介：GCSTD-A介质损耗测试仪 介电常数测试仪满足标准：GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法一、 概述介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数(ε)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至Z低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布
产品简介： ZJD-A橡胶产品ZJD-B橡胶产品ZJD-C橡胶产品橡胶产品1、范围：本标准规定了介电常数和介质损耗角正切值的两种测定方法。方法A为工频（50Hz）下的测定方法，方法B为高频电场下的测定方法。本标准适用于硫化橡胶。 橡胶产品2、规范性引用文件：下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的新版本。凡是不注日期的引用文件，其Z新版本适用于本标准。GB/T 2941 橡胶物理试验方法试样制备和调节通用程序（GB/T 2941-2006，ISO 23529：2004，IDT） 橡胶产品3、术语和定义：下列术语和定义适...
产品简介：绝缘塑料介电常数介质损耗测试仪振荡频率a．振荡频率范围：25kHz～50MHz；b．频率分档：25～74kHz， 74～213kHz， 213-700kHz， 700kHz～1.95MHz，1.95MHz～5.2MHz， 5.2MHz～17MHz， 17～50MHz。c．频率误差：2×10±1个字。Q合格指示预置功能，预置范围：5～999。 1、液体介电常数测定仪2、低频介电常数测试仪3、高频介电常数测试仪4、产品5、聚乙烯介电常数测定仪6、硅橡胶介电常数测定仪7、橡胶介电常数测定仪8、材料介电常数测定仪9、薄膜介电常数测定仪10、聚酯薄膜介电常数测试仪11、聚合物介电常数测量仪12、介电常数及介质损耗测试仪 绝缘塑料介电常数介质损耗测试仪主要技术特性：介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电...
产品简介： ZJD-B型橡胶产品 橡胶产品技术参数： *1.信号源: DDS数字合成信号 10KHZ-70MHZ *2.信号源频率精度3×10-5 ±1个字,6位有效数 3．Q值测量范围：1～1023 4．Q值量程分档：30、100、300、1000、自动换档或手动换档； *5．电感测量范围：1nH～8.4H 自身残余电感和测试引线电感的自动扣除功能 *6．电容直接测量范围：1pF～2.5uF *7．主电容调节范围：30～540pF 8.准确度 150pF以下±1pF；150pF以上±1% 9．信号源频率覆盖范围10kHz～70MHz ...
产品简介： 介电常数测试仪及介质损耗测试仪一、满足标准：GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法 ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法 主要用途:主要用于测量非金属材料的介电常数（ε）和介质损耗（tanδ）应用对象:该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究 电极规格固体：材料测量直径Φ38mm 可选；厚度可调 ≥ 15mm液体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）粉体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）试样要求：固体样品厚度要求：0.5-15MM产品配置： 1、测试主机：一台
产品简介： 一、概述：ZJD-A高频固体橡胶产品系统由S916测试装置（夹具）、ZJD-A/B/C型高频Q表、数据采集和tanδ自动测量控件（装入ZJD-A/B或ZJD-C的软件模块)、及LKI-1型电感器组成。依据国标GB/T 1409-2006、GB/T 1693-2007、美标ASTM D150以及国际电工委员会IEC60250的规定设计制作。系统提供了绝缘材料的高频介质损耗角正切值(tanδ)和介电常数(ε)自动测量的解决方案。固体橡胶产品器中测试装置是由平板电容器组成，平板电容器一般用来夹被测样品，配用Q表作为指示仪器。绝缘材料的损耗角正切值是通过被测样品放入平板电容器和不放样品的Q值变化和厚度的刻度读数通过公式计算得到。使用ZJD-A/B或ZJD-C数字Q表具有自动计算介电常数（ε）和介质损耗（tanδ）。二、主机及夹具参数： 序号 ...
产品简介： 产品产品产品 性能特点 测试频率20Hz～2MHz，10mHz步进 ■ 测试电平10mV～5V, 1mV步进 ■ 基本准确度0.1%■ zui高达200次/s的测量速度 ■ 320×240点阵大型图形LCD显示 ■ 五位读数分辨率 ■ 可测量22种阻抗参数组合■ 四种信号源输出阻抗 ■ 10点列表扫描测试功能 ■ 内部自带直流偏置源 ■ 外置偏流源至40A(配置两台TH1776)(选件)■ 电压或电流的自动电平调整(ALC)功能 ■ V、I测试信号电平监视功能 ■ 图形扫描分析功能 ■ 20组内部仪器设定可供储存/读取 ■ 内建比较器,10档分选及计数功能 ■ 多种通讯接口方便用户联机使用 ■ 2m/4m测试电缆扩展(选件) ■ 中英文可选操作界面 ■ 可通过USB HOST 自动升级仪器工作程序 简要介绍 广泛的测...
产品简介： GDAT-B橡胶产品 本仪器可提供ZG计量院校准鉴定证书，请放心购买。一、橡胶产品概述B型介质损耗及介电常数测试仪是我公司一代通用、多用途、多量程的阻抗测试仪器。它以单片计算机作为仪器的控制、测量核心，真正实现了介质损耗及介电常数测试仪的数字化，电容、电感、Q值、信号源频率都在一个液晶屏上展示出来。在你操作时，再也不用去注意量程和换算单位。在任何频率下，只要能找到谐振点，都能直接读出电感、电容值，大大扩展了电感的测量范围，而不再是固定的几个频率下才能测出电感值的大小。采用DDS数字直接合成方式的内部信号源，具有信号失真小，频率精确、信号幅度稳定的优点，更保证了测量精度的精确性。另外还采用了标准频率测试点自动设定，谐振点自动搜索，Q值量程手动或自动转换，自动稳幅等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至zui低，使得新表在使用时更为方便，...
产品简介：ZJD-B介电常数测试仪工作特性 1．Q值测量 a．Q值测量范围：2～1023。 b．Q值量程分档：30、100、300、1000、自动换档或手动换档。 c．标称误差项 目ZJD-B频率范围20kHz～10MHz；固有误差≤5％±满度值的2％；工作误差≤7％±满度值的2％；频率范围10MHz～60MHz；固有误差≤6％±满度值的2％；工作误差≤8％±满度值的2％。 2．电感测量范围：14.5nH~8.14H3．电容测量：1~ 460项 目ZJD-B直接测量范围1～460pF主电容调节范围准确度30～500pF150pF以下±1.5pF；150pF以上±1％ 注：大于直接测量范围的电容测量见使用规则 4．信号源频率覆盖范围项 目ZJD-B频率范围10kHz～50MHz频率分段（虚拟）10～99.9999kHz100～999.999kHz1～9.99
