- 2025-01-10 10:53:35射频磁控溅射镀膜机
- 射频磁控溅射镀膜机是一种先进的表面处理技术设备，利用射频电源产生的高能粒子轰击靶材，使靶材原子或分子沉积到基材表面形成薄膜。它具有镀膜速度快、膜层质量好、可镀材料广泛等优点，广泛应用于光学、电子、航空航天等领域。通过精确控制溅射参数，可实现薄膜成分、结构和性能的精确调控，满足不同应用需求。该设备操作简便，自动化程度高，是科研和工业生产中不可或缺的重要工具。
资源：1340个 浏览：63次展开
射频磁控溅射镀膜机相关内容
射频磁控溅射镀膜机文章
射频磁控溅射镀膜机产品
产品名称
所在地
价格
供应商
咨询
- 磁控溅射卷绕镀膜机
- 国内 辽宁
- 面议
-
沈阳科晶自动化设备有限公司
售全国
- 我要询价 联系方式
- Ulvac磁控溅射镀膜机SH-350E
- 国外 亚洲
- 面议
-
深圳市蓝星宇电子科技有限公司
售全国
- 我要询价 联系方式
- 美国 磁控溅射镀膜机(Sputter)
- 国外 美洲
- 面议
-
深圳市科时达电子科技有限公司
售全国
- 我要询价 联系方式

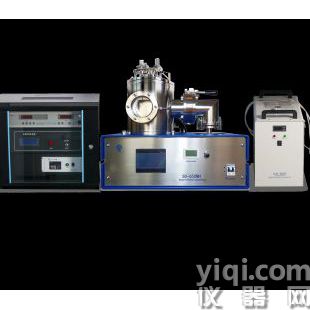

- SD-650MH高真空磁控溅射镀膜机
- 国内 北京
- ￥2500000
-
北京博远微纳科技有限公司
售全国
- 我要询价 联系方式
- AP-MMS1小型磁控溅射镀膜机
- 国外 亚洲
- $40000
-
上海载德半导体技术有限公司
售全国
- 我要询价 联系方式
射频磁控溅射镀膜机问答
- 2025-10-27 15:45:22射频功率计有什么作用
- 射频功率计在现代电子和通信领域中扮演着至关重要的角色，广泛应用于射频系统的测试、调试以及性能优化中。本文将详细介绍射频功率计的主要功能、工作原理及其在实际操作中的重要作用，帮助读者深刻理解这一设备的核心价值。 射频功率计，顾名思义，是用来测量射频信号功率的专业仪器。它在无线通信、雷达系统、卫星通信、射频前端设计等多个领域中发挥着基础性作用。通过准确测量信号的功率指标，工程师可以有效监控信号传输质量，排查系统故障，优化系统性能，以及确保产品符合相关技术标准。从微小的信号检测到大功率发射，射频功率计的精度和可靠性直接关系到系统整体的表现。 射频功率计的核心作用之一是性能验证。在射频设备的研发和制造过程中，准确测量发射功率，检验设备的输出能力，是保证设备达标和功能稳定的基础。生产线上的质量控制依赖于快速且的功率检测，确保每一台出厂的产品都能满足设计标准，避免出现性能不佳或故障隐患。调试阶段的优化也离不开射频功率计的协助，工程师可以通过实时观察功率变化，微调设备参数，达到佳工作状态。 在系统调试和维护中，射频功率计的应用也格外频繁。通信基站、天线和发射机的日常检测常常依赖于其进行信号强度和功率的检查。特别是在复杂的多路径环境或遇到干扰时，测得准确的功率信息可以帮助工程师定位问题源头，调整天线角度或改善信号路径，从而提升整个系统的稳定性和效率。射频功率计还能用于故障排查，当系统出现性能下降或信号异常时，通过测量信号功率变化，快速找到潜在问题。 射频功率计的工作原理主要基于功率检测技术。它通常由探头、检测电路以及显示屏组成。信号进入设备后，经过检测电路转换成可测量的电压或电流信号，经过校准和处理后，显示出对应的功率值。当前，许多先进的射频功率计还配备了数字接口、数据存储和远程控制功能，使得测试过程更为便捷高效。不同频段的功率计具有不同的频率范围和动态范围，用户可根据实际需求选择合适的设备，以确保测量的准确性和适用性。 在面对高速发展的无线通信技术时，射频功率计的角色也不断演变。随着5G、6G的发展，频谱更加分散、信号复杂度增加，对测量设备的要求也越来越高。高性能的射频功率计不仅要具有更宽的频率范围和更高的测量精度，还需要支持多通道、多点测试技术，以满足多频段、多应用场景的需求。智能化和自动化也是未来的趋势，通过智能算法优化测量流程，提升测试效率。 射频功率计在确保无线通信设备正常运转、提高系统效率及保证产品质量方面扮演着不可替代的角色。从研发、生产、调试到维护，每一个环节都离不开其精确的测量能力。随着技术不断进步，射频功率计的发展方向也将更为智能化、多功能化，继续推动通信技术的创新和发展。这种设备的应用不仅关系到通信行业的基础建设，也直接影响着未来信息社会的数字化、智能化水平。
44人看过
- 2025-10-27 15:45:23射频功率计有辐射吗
- 射频功率计有辐射吗？解析射频功率计的辐射问题 射频功率计是用于测量射频信号功率的专业仪器，广泛应用于无线通信、电子工程、科研等多个领域。在日常使用中，很多人对射频功率计的安全性存在疑问，尤其是其是否会产生辐射。本文将详细解析射频功率计是否会产生辐射，以及相关的安全性问题，以帮助读者更好地了解这一仪器的工作原理和使用注意事项。 射频功率计的工作原理 射频功率计的核心功能是测量射频信号的功率大小，通常用于频率范围从几十MHz到数GHz的射频信号测量。这些设备通过接收和分析射频信号，将信号强度转换为数字显示或模拟值，从而帮助工程师或科研人员精确调整设备工作参数。 射频功率计主要由接收单元、处理单元和显示单元组成。接收单元通常通过探头或传感器获取射频信号，经过处理单元的算法处理后，终显示信号的功率值。为了确保测量的准确性和精度，射频功率计必须对不同频率的信号做出响应，同时要有一定的动态范围来应对信号强度变化。 射频功率计与辐射的关系 射频功率计本身并不会直接产生辐射。实际上，它的设计目的是通过测量已有射频信号的功率值，而不是产生或增强射频信号。因此，射频功率计自身并不会向外辐射能量。相反，射频功率计通常会通过专门设计的探头与测量电路对信号进行“被动”接收，即探头接收到的射频信号通过内部电路处理，并不会将这些信号转化为外部辐射。 射频功率计在测量过程中需要接触到射频信号源，因此在测量信号较强的场合时，探头附近的环境可能会出现一定程度的电磁场强度，这也是任何射频测量设备都无法避免的现象。只不过，这种电磁场强度一般是局部的，且由于设计上的屏蔽措施，通常不会对人体产生危害。 电磁辐射与射频功率计的使用环境 虽然射频功率计本身不产生辐射，但在实际使用过程中，周围环境的射频辐射水平仍然需要特别注意。例如，测量设备周围的射频发射源（如基站、雷达设备、广播设备等）可能会对周围产生一定的电磁场强度。为了确保工作人员的安全，射频功率计通常配备了良好的屏蔽设计，以防止外部高功率射频信号对仪器产生干扰。 使用射频功率计的环境应该符合相关的安全标准和规定。在一些高功率射频源附近，操作人员需要佩戴合适的防护设备，避免长时间暴露于高强度的电磁场中。根据国际电工委员会（IEC）和其他相关机构的标准，对于高频信号的大安全暴露限值有明确规定，操作时必须严格遵守这些安全规范。 射频功率计的安全性分析 射频功率计的安全性分析主要集中在其是否会对使用者构成电磁辐射危害。根据现有的研究与使用规范，射频功率计的辐射水平在正常使用条件下是完全安全的。射频功率计的工作原理本身就是“被动”接收信号，并不会主动发射任何电磁波。相比于射频发射器或其他高功率射频设备，射频功率计的辐射强度微乎其微。 射频功率计在设计时一般会考虑到电磁兼容性（EMC）和电磁辐射限制，符合相关的国际标准。大部分射频功率计还会进行严格的屏蔽处理，减少外部射频信号的影响，从而提高测量的准确性和安全性。因此，从理论和实践角度来看，射频功率计不会对人体健康造成危害。 如何安全使用射频功率计 尽管射频功率计本身不会辐射高强度的电磁波，但在高功率射频源附近进行测量时，仍然需要注意操作安全。操作人员应当避免长时间近距离接触高功率射频设备或暴露在强电磁场中。使用射频功率计时应选择合适的场所，确保测量设备具备良好的屏蔽和接地措施，减少外部干扰。 特别是在一些高功率测试环境中，建议操作人员佩戴适当的防护设备，例如电磁辐射屏蔽服，来降低潜在的辐射风险。 结论 射频功率计在设计和应用中并不会产生有害的电磁辐射。其本质上是一个被动的测量工具，主要用于检测已有射频信号的功率大小。虽然在测量过程中，设备周围的电磁环境需要关注，但总体来说，射频功率计的使用是安全的。通过合理的设计和合规的使用，射频功率计能够提供高精度的测量结果，而不对操作者构成健康风险。
64人看过
- 2022-10-28 14:57:47详解磁控溅射技术
- 一、磁控溅射的工作原理：磁控溅射是一种常用的物理气相沉积（PVD）的方法，具有沉积温度低、沉积速度快、所沉积的薄膜均匀性好，成分接近靶材成分等众多优点。磁控溅射的工作原理是：在高真空的条件下充入适量的氩气，在阴极（柱状靶或平面靶）和阳极（镀膜室壁） 之间施加几百K 直流电压，在镀膜室内产生磁控型异常辉光放电，电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使氩气发生电离（在高压作用下Ar 原子电离成为Ar+离子和电子），入射离子（Ar+）在电场的作用下轰击靶材，使得靶材表面的中性原子或分子获得足够动能脱离靶材表面，沉积在基片表面形成薄膜。而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于一条摆线。若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar+ 来轰击靶材，从而实现了高的沉积速率。随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。磁控溅射是入射粒子和靶的碰撞过程。入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。 二、磁控溅射优点：（1）沉积速率快，沉积效率高，适合工业生产大规模应用；在沉积大部分的金属薄膜，尤其是沉积高熔点的金属和氧化物薄膜时，如溅射钨、铝薄膜和反应溅射TiO2、ZrO2薄膜，具有很高的沉积率。（2）基片温度低，适合塑料等不耐高温的基材镀膜；（3）制备的薄膜纯度高、致密性好、薄膜均匀性好、膜基结合力强。溅射薄膜与基板有着极好的附着力，机械强度也得到了改善；溅射的薄膜聚集密度普遍提高了，从显微照片看，溅射的薄膜表面微观形貌比较精致细密，而且非常均匀。（4）可制备金属、合金、半导体、铁磁材料、绝缘体（氧化物、陶瓷）等薄膜；（5））溅射的薄膜均具有优异的性能。如溅射的金属膜通常能获得良好的光学性能、电学性能及某些特殊性能；（6）环保无污染。传统的湿法电镀会产生废液、废渣、废气，对环境造成严重的污染。不产生环境污染、生产效率高的磁控溅射镀膜法则可较好解决这一难题。 三、磁控溅射技术的分类：（一）磁控溅射按照电源的不同，可以分为直流磁控溅射（DC）和射频磁控溅射（RF）。 顾名思义，直流磁控溅射运用的是直流电源，射频磁控溅射运用的是交流电源（射频属于交流范畴，频率是13.56MHz。我们平常的生活中用电频率为50Hz）。 两种方式的用途不太一样，直流磁控溅射一般用于导电型（如金属）靶材的溅射，射频一般用于非导电型（如陶瓷化合物）靶材的溅射。 两种方式的不同应用 直流磁控溅射只能用于导电的靶材（靶材表面在空气中或者溅射过程中不会形成绝缘层的靶材），并不局限于金属。譬如，对于铝靶，它的表面易形成不导电的氧化膜层，造成靶表面电荷积累（靶中毒），严重时直流溅射无法进行。这时候，就需要射频电源，简单的说，用射频电源的时候，有一小部分时间是在冲抵靶上积累的电荷，不会发生靶中毒。 射频磁控溅射一般都是针对绝缘体的靶材或者导电性相对较差的靶材，利用同一周期内电子比正离子速度快进而沉积到靶材上的电子数目比正离子数目多从而建立起自偏压对离子进行加速实现靶的溅射。 两种方式的特点： 1、直流溅射：对于导电性不是很好的金属靶，很难建立较高的自偏压，正离子无法获得足够的能量去轰击靶材 2、射频的设备贵，直流的便宜。 （二）磁控溅射按照磁场结构，可以分为平衡磁控溅射和非平衡磁控溅射。平衡磁控溅射即传统的磁控溅射，是在阴极靶材背后放置芯部与外环磁场强度相等或相近的永磁体或电磁线圈，在靶材表面形成与电场方向垂直的磁场。沉积室充入一定量的工作气体，通常为Ar，在高压作用下Ar 原了电离成为Ar+离子和电子，产生辉光放电，Ar+ 离子经电场加速轰击靶材，溅射出靶材原子、离子和二次电子等。电子在相互垂直的电磁场的作用下，以摆线方式运动，被束缚在靶材表面，延长了其在等离子体中的运动轨迹，增加其参与气体分子碰撞和电离的过程，电离出更多的离子，提高了气体的离化率，在较低的气体压力下也可维持放电，因而磁控溅射既降低溅射过程中的气体压力，也同时提高了溅射的效率和沉积速率。 但平衡磁控溅射也有不足之处，例如：由于磁场作用，辉光放电产生的电子和溅射出的二次电子被平行磁场紧紧地约束在靶面附近，等离子体区被强烈地束缚在靶面大约60 mm 的区域，随着离开靶面距离的增大，等离子浓度迅速降低，这时只能把工件安放在磁控靶表面50～100 mm的范围内，以增强离子轰击的效果。这样短的有效镀膜区限制了待镀工件的几何尺寸，不适于较大的工件或装炉量，制约了磁控溅射技术的应用。且在平衡磁控溅射时，飞出的靶材粒子能量较低，膜基结合强度较差，低能量的沉积原子在基体表面迁移率低，易生成多孔粗糙的柱状结构薄膜。提高被镀工件的温度固然可以改善膜层的结构和性能，但是在很多的情况下，工件材料本身不能承受所需的高温。 非平衡磁控溅射的出现部分克服了以上缺点，将阴极靶面的等离子体引到溅射靶前200～300 mm 的范围内，使基体沉浸在等离子体中，如图所示。这样，一方面，溅射出来的原子和粒子沉积在基体表面形成薄膜，另一方面，等离子体以一定的能量轰击基体，起到离子束辅助沉积的作用，大大的改善了膜层的质量。非平衡磁控溅射系统有两种结构，一种是其芯部磁场强度比外环高，磁力线没有闭合，被引向真空室壁，基体表面的等离子体密度低，因此该方式很少被采用。另一种是外环磁场强度高于芯部磁场强度，磁力线没有完全形成闭合回路，部分外环的磁力线延伸到基体表面，使得部分二次电子能够沿着磁力线逃逸出靶材表面区域，同时再与中性粒子发生碰撞电离，等离子体不再被完全限制在靶材表面区域，而是能够到达基体表面，进一步增加镀膜区域的离子浓度，使衬底离子束流密度提高，通常可达5 mA/cm2 以上。这样溅射源同时又是轰击基体表面的离子源，基体离子束流密度与靶材电流密度成正比，靶材电流密度提高，沉积速率提高，同时基体离子束流密度提高，对沉积膜层表面起到一定的轰击作用。 非平衡磁控溅射离子轰击在镀膜前可以起到清洗工件的氧化层和其他杂质，活化工件表面的作用，同时在工件表面上形成伪扩散层，有助于提高膜层与工件表面之间的结合力。在镀膜过程中，载能的带电粒子轰击作用可达到膜层的改性目的。比如，离子轰击倾向于从膜层上剥离结合较松散的和凸出部位的粒子，切断膜层结晶态或凝聚态的优势生长，从而生更致密，结合力更强，更均匀的膜层，并可以较低的温度下镀出性能优良的镀层。该技术被广泛应用于制备各种硬质薄膜。 （三）反应磁控溅射：以金属、合金、低价金属化合物或半导体材料作为靶阴极，在溅射过程中或在基片表面沉积成膜过程中与气体粒子反应生成化合物薄膜，这就是反应磁控溅射。反应磁控溅射广泛应用于化合物薄膜的大批量生产，这是因为：（1）反应磁控溅射所用的靶材料 ( 单元素靶或多元素靶 ) 和反应气体 ( 氧、氮、碳氢化合物等 ) 纯度很高，因而有利于制备高纯度的化合物薄膜。（2）通过调节反应磁控溅射中的工艺参数 , 可以制备化学配比或非化学配比的化合物薄膜，通过调节薄膜的组成来调控薄膜特性。（3）反应磁控溅射沉积过程中基板升温较小，而且制膜过程中通常也不要求对基板进行高温加热，因此对基板材料的限制较少。（4） 反应磁控溅射适于制备大面积均匀薄膜，并能实现单机年产上百万平方米镀膜的工业化生产。 四、磁控溅射的应用：磁控溅射技术是一种非常有效的沉积镀膜方法，非常广泛的用于薄膜沉积和表面覆盖层制备。可被用于制备金属、半导体、铁磁材料、绝缘体（氧化物、陶瓷）等多材料，尤其适合高熔点和低蒸汽压的材料沉积镀膜在适当条件下多元靶材共溅射方式，可沉积所需组分的混合物、化合物薄膜；在溅射的放电气中加入氧、氮或其它活性气体，可沉积形成靶材物质与气体分子的化合物薄膜；且设备简单、镀膜面积大和附着力强。 磁控溅射目前是一种应用十分广泛的薄膜沉积技术,溅射技术上的不断发展和对新功能薄膜的探索研究,使磁控溅射应用延伸到许多生产和科研领域。 （1）在微电子领域作为一种非热式镀膜技术,主要应用在化学气相沉积(CVD)或金属有机化学气相沉积(MOCVD)生长困难及不适用的材料薄膜沉积,而且可以获得大面积非常均匀的薄膜。包括欧姆接触的Al、Cu、Au、W、Ti等金属电极薄膜及可用于栅绝缘层或扩散势垒层的TiN、Ta2O5、TiO、Al2O3、ZrO2、AlN等介质薄膜沉积。 （2）磁控溅射技术在光学薄膜(如增透膜)、低辐射玻璃和透明导电玻璃等方面也得到应用。在透明导电玻璃在玻璃基片或柔性衬底上,溅射制备SiO2薄膜和掺杂ZnO或InSn氧化物(ITO)薄膜，使可见光范围内平均光透过率在90%以上。透明导电玻璃广泛应用于平板显示器件、太阳能电池、微波与射频屏蔽装置与器件、传感器等。 （3）在现代机械加工工业中,利用磁控溅射技术制作表面功能膜、超硬膜，自润滑薄膜，能有效的提高表面硬度、复合韧性、耐磨损性和抗高温化学稳定性能，从而大幅度地提高涂层产品的使用寿命。 磁控溅射除上述已被大量应用的领域,还在高温超导薄膜、铁电体薄膜、巨磁阻薄膜、薄膜发光材料、太阳能电池、记忆合金薄膜研究方面发挥重要作用。 五、磁控溅射的实用案例： 图1 磁控溅射制备的MoS2薄膜，相比于CVD法，成功在低温下制备了垂直片层的MoS2薄膜 图2 磁控溅射法制备SiC多层薄膜用于锂电池正极，可得到有均匀调制周期和调制比的多层薄膜
3426人看过
- 2022-07-28 11:31:00带你一文领略磁控溅射
- 主要功能：主要用于半导体应用，及各种需要进行微纳工艺溅射镀膜的情形。可以用于金属材料（金、银、铜、镍、铬等）的直流溅射、直流共溅射，绝缘材料（如陶瓷等）的射频溅射，以及反应溅射能力。基片可支持硅片，氧化硅片，玻璃片，以及对温度敏感的有机柔性基片等。 工作原理：通过分子泵和机械泵组成的两级真空泵对不锈钢腔体抽真空，当广域真空计显示的读数达到10-6Torr量级或更高的真空时，主系统的控制软件通过控制质量流量计精确控制Ar气体(如需要溅射氧化物薄膜，可增加O2)，此时可以设定工艺所要求的真空（一般在0.1-10Pa范围）。这时可以根据溅射的需要开启RF或DC电源，并通过软件选择所要溅射的靶枪，产生的Ar等离子轰击相应的靶枪(如果增加O2，氧原子则会与溅射出来的原子产生反应，实现反应溅射)。并在样品台上方的基片上沉积出相应的薄膜，薄膜的膜厚可以通过膜厚监控仪自动控制。工艺状况可通过腔门上的观察视窗实时观看。自动遮板则可以遮挡每一次除了被选中的靶枪外的其它靶枪，防止被污染。 设备优势：考虑实验应用要求工艺数据的可靠性，NANO-MASTER的磁控溅射设备在镀膜均匀性、重复性和设备稳定性等方面均有优势。1、镀膜均匀性：在关键的镀膜均匀性方面，对于6”硅片的金属材料镀膜，NM设备可以达到优于3%的镀膜均匀度。2、设备制造工艺：在配备相似等级的分子泵及机械泵的情况下，NM设备普遍具有更快的抽真空速率，可在20-25分钟左右就达到高真空工艺。腔体真空的稳定度影响镀膜的性能。3、工艺的可重复性：NM设备在工艺控制方面，有更高的自动化能力，通过PC控制，减少人工干预造成的工艺偏差。相比需要人工配合的设备，导致不同人采用同样的工艺做出来的效果却不同，甚至同一个人在不同时间运行相同的工艺做出来的效果也不同。4、设备的紧凑性：在满足相同性能情况下，由于加工精密度方面的优势，NM设备具有更紧凑的设计，占地面积较小，节约实验室宝贵的空间。5、设备的稳定性：NM设备的维护率较低，可以保证设备较长时间的稳定运行，保证科研进度。
675人看过
- 2023-04-12 14:26:08季华实验室磁控溅射系统顺利验收
- 季华实验室磁控溅射系统顺利验收近日，NANO-MASTER工程师至季华实验室，顺利安装验收NSC-3500型磁控溅射系统！磁控溅射系统主要用于半导体应用，同时也可以用于各种需要进行微纳工艺溅射镀膜的情形。可用于金属材料（金、银、铜、镍、铬等）的直流溅射、直流共溅射，绝缘材料（如陶瓷等）的射频溅射，以及反应溅射能力。基片可支持硅片，氧化硅片，玻璃片，以及对温度敏感的有机柔性基片等。设备优势01镀膜均匀性对于最关键的镀膜的均匀性方面，对于6”硅片的金属材料镀膜，NANO-MASTER可以达到优于3%的镀膜均匀度，而一些设备只能稳定在5%甚至更高。02设备制造工艺在配备相似等级的分子泵及机械泵的情况下，NANO-MASTER具有更快的抽真空速率，比如可以在20-25分钟左右就达到高真空工艺，而一些设备则需要30-40分钟。腔体真空的稳定度影响镀膜的性能。03工艺的可重复性NANO-MASTER设备在工艺控制方面，有更高的自动化能力，通过PC控制，减少人工干预造成的工艺偏差。而一些设备要求人工配合，导致不同人采用同样的工艺做出来的效果不同，甚至同一个人在不同时间运行相同的工艺做出来的效果也不同。04设备紧凑性一些设备在满足相同性能情况下，由于加工的精密度方面的差距，造成设备比较庞大，占地面积较大，使得实验室宝贵的空间被占用严重。而NANO-MASTER设备相对而言具有更紧凑的设计，占地面积也较小。05设备稳定性进口设备的维护率较低，可以保证设备较长时间的稳定运行，而一些设备的故障率高，不利于设备的稳定使用，经常因为故障影响实验的正常进行，影响科研进度。
207人看过
