高压差分探头的阻抗选择

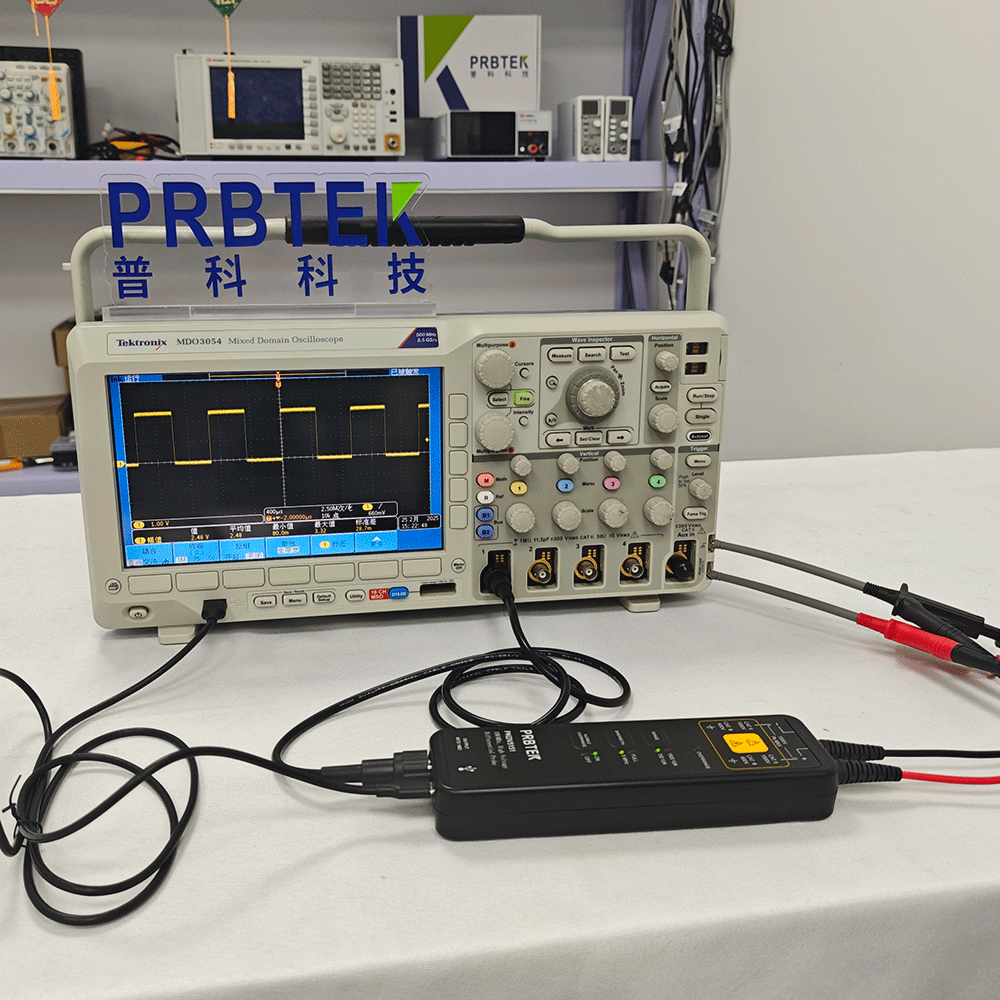

高压差分探头的阻抗特性是其关键性能指标之一，主要涉及输入阻抗和阻抗匹配设计，具体分析如下：

一、输入阻抗参数范围

1. ‌差分输入阻抗‌

• 典型值范围为‌10MΩ~20MΩ‌，例例如某品牌PKDV5151探头为10MΩ并联2pF，PKDV5351探头为40MΩ并联2.5pF。

• 高输入阻抗（通常≥1MΩ）可减少对被测电路的负载效应，尤其适用于微电流信号（如生物电信号）或高阻电路（如CMOS栅极驱动）的测量

• 。

‌对地阻抗‌

• 每个输入端相对于地的阻抗约为‌5MΩ~10MΩ‌，如某品牌PKDV5151的单边对地阻抗为5MΩ并联4pF。

• 低寄生电容（通常≤4pF）有助于减少高频信号衰减和相位偏移。

二、阻抗设计影响因素

1. ‌频率响应‌

• 高频场景（>100MHz）倾向于采用低阻抗（如50Ω~1kΩ）以匹配传输线特性，降低回波损耗和上升时间误差。

• 低频应用（如工频信号）则依赖高输入阻抗（≥500kΩ）以减小信号衰减和相位偏移。

‌温度稳定性‌

• 高温环境（>85℃）可能导致阻抗下降约15%~20%，需通过温度补偿策略调整。

• 元件选用极低温度系数材料（如<50ppm/℃）以提高稳定性。

三、阻抗匹配策略

1. ‌模式选择‌

• ‌高阻抗模式（1MΩ+）‌：适用于微电流监测（如ECG传感器）、低频信号捕获（<1MHz）及高阻电路拓扑（如栅极驱动）。

• ‌低阻抗模式（50Ω~10kΩ）‌：适用于高速信号（>100MHz）、功率电子测试（如IGBT驱动波形）及电流测量优化。

‌动态匹配技术‌

• 部分探头支持50Ω/1MΩ双模切换，结合自动阻抗匹配算法实现ns级自适应调整，提升复杂场景的适应性。

四、实际应用建议

• ‌匹配公式‌：遵循Bode-Fano准则，探头阻抗应近似等于被测电路源端与负载阻抗的几何平均值（如源75Ω、负载50Ω时配置为61.2Ω）。

• ‌误差控制‌：阻抗失配可能导致高达30%的信号反射，需确保与被测电路阻抗差异不超过±10%。

综上，高压差分探头的阻抗设计需兼顾频率响应、温度稳定性及被测电路特性，通过合理的参数选择和匹配策略实现高精度测量。
