皮尔森电流互感器在浪涌电流测试中的应用
一、测试原理与设备选型
皮尔森电流互感器（Pearson Current Monitor）因其宽频带（典型型号达20MHz）和快速响应特性，成为浪涌电流测试的设备。其工作原理基于罗氏线圈（Rogowski Coil）的电磁感应原理，通过测量di/dt变化率间接获取电流值。在测试浪涌电流时需注意：
型号匹配：选择带宽≥1MHz的型号（如Pearson 2877/4100）
量程选择：根据预期浪涌峰值（通常为正常电流的10-100倍）选择合适量程
灵敏度校准：标准灵敏度单位通常为0.1V/A或1V/A
二、测试系统搭建
2.1 硬件连接规范
采用BNC接口屏蔽电缆连接示波器
接地端必须就近连接至被测设备接地点
线圈开口方向与被测导体保持垂直
安装间距要求：导体居中度偏差＜5%线圈内径
2.2 典型测试配置
浪涌发生器 → DUT → 皮尔森探头 → 数字示波器（带宽≥100MHz）
↓
触发同步信号
三、关键操作步骤
预测试校准
使用标准方波电流源验证频响特性
执行零漂补偿（Zero-flux adjustment）
设置示波器阻抗匹配（通常50Ω）

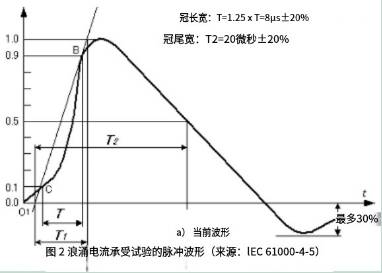

动态测试要点
采样率设置：至少5倍于预期浪涌上升时间
触发模式：采用斜率触发（Slope Trigger）
记录时长：覆盖完整浪涌过程（典型1-100ms）
数据处理方法
对原始di/dt信号进行数字积分
采用移动平均滤波消除高频噪声
峰值检测误差应控制在±3%以内
四、安全注意事项
高压隔离：使用额定电压≥5kV的绝缘型号
电磁兼容：测试现场应远离强射频干扰源
热管理：连续工作不超过探头额定温升限制
通过规范化的测试流程，皮尔森电流互感器可准确捕捉μs级浪涌前沿，为开关电源、电机启动、雷击测试等场景提供可靠的瞬态电流数据。建议定期进行NIST溯源校准以保证测量精度。
以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于打造仪器配附件一站式供应平台。主营范围：示波器测试附件配件的研发、生产、销售。涵盖产品包含电流探头、差分探头、高压探头、无源探头、柔性电流探头、近场探头、电流互感器、射频测试线缆、各类仪器测试附件等。更多信息，欢迎登陆官方网站进行咨询，在此期待您的到访。
