中电科思仪1465H 100KHZ ~ 50GHZ 信号发生器



中电科思仪1465H信号发生器频率范围:100KHZ～50GHZ



简介：1465C／D／F／H／L信号发生器

 频率范围： 100kHz～10GHz （1465C）；
                  100kHz～20GHz （1465D）；
                  100kHz～40GHz （1465F）；
                  100kHz～50GHz （1465H）；
                  100kHz～67GHz （1465L）；

* 单边带相位噪声10GHz载波:10kHz频偏-126dBc/Hz

* 最大输出功率 : 可达1W@20GHz

* 输出功率动态范围 : 大于150dB

* 内部调制信号发生器频率 : 高达10MHz

* 脉冲调制最小脉宽 : 20ns



产品综述:

1465系列信号发生器频率范围覆盖100kHz～67GHz，具有卓越的频谱纯度和输出功率指标，单边带相位噪声10GHz载波@10kHz

频偏-126dBc/Hz，最大输出功率可达1W@20GHz，输出功率动态范围大于150dB，可满足对测试信号的高端需求；具有高精度模

拟扫描功能、性能优异的模拟调制和脉冲调制功能，内部调制信号发生器频率高达10MHz，信号波形多样，脉冲调制最小脉宽20ns

并能产生灵活的脉冲串，能够满足对模拟调制和脉冲调制的各种测试需求；具有10.1吋大显示屏、1280×800像素高分辨率，并支持

按键、鼠标、触摸屏等多种操作方式，提升操作体验的同时可以提高测试效率。1465无论是连续波还是调制信号，信号质量优异，

既是理想的本振源和时钟源，也是高性能的模拟仿真信号源，主要用于高性能接收机测试和元器件参数测试等方面，适用于通信、

导航设备等众多领域。



功能特点：

*卓越的频谱纯度

1465系列信号发生器能够输出非常纯净的信号频谱，单边带相位噪声10GHz载波@10kHz频偏典型值-126dBc/Hz，1GHz载波@10kHz

频偏典型值-142dBc/Hz，既可用于高性能接收机阻塞和相邻信道选择性测试，也是进行本地振荡器、低抖动时钟替代的理想选择。

*宽频带大功率输出

H05大功率选件最大输出功率典型值：20GHz为+22dBm，40GHz为+20dBm，67GHz为+10dBm。H06增强大功率选件输出功率

可达+30dBm（1W）。如果您在测试中需要大功率激励信号，无需外接放大器，即可得到所需测试信号，而且功率准确度更高、稳

定性更好。

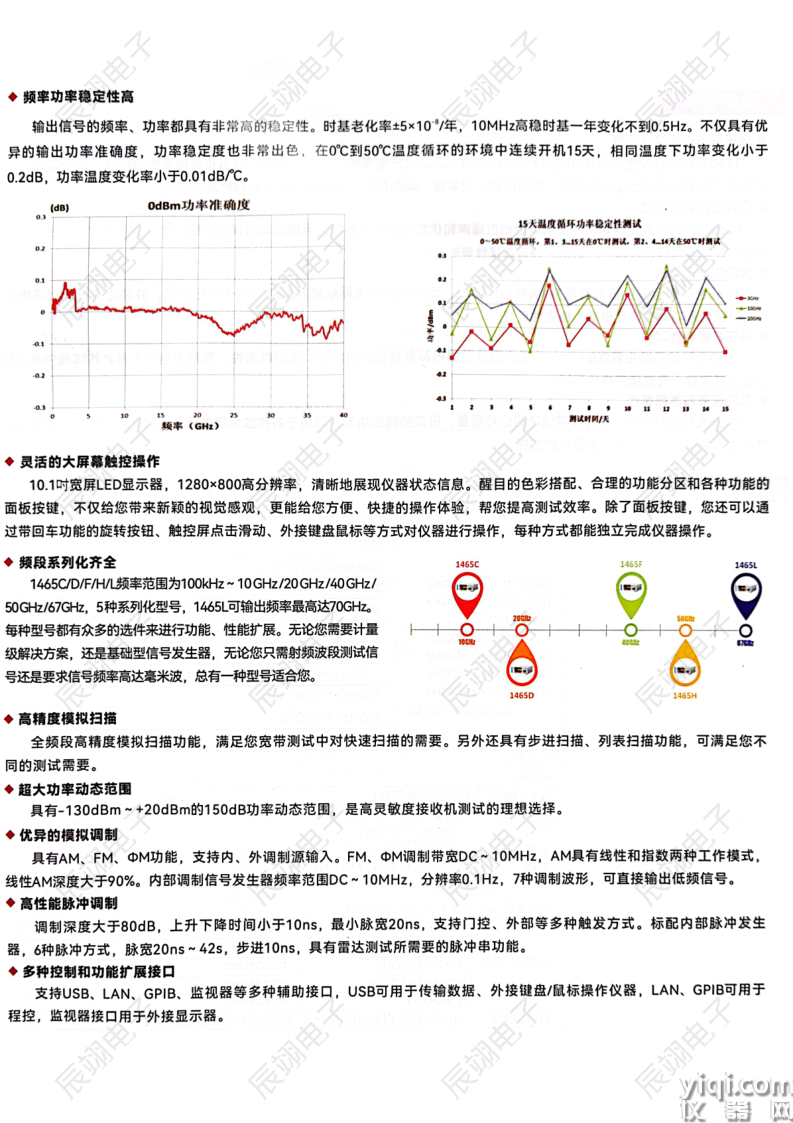

*频率功率稳定性高

输出信号的频率、功率都具有非常高的稳定性。时基老化率±5×10-8/年，10MHz高稳时基一年变化不到0.5Hz。不仅具有优异的输

出功率准确度，功率稳定度也非常出色，在0℃到50℃温度循环的环境中连续开机15天，相同温度下功率变化小于0.2dB，功率温度

变化率小于0.01dB/℃。

*频段系列化齐全

1465C/D/F/H/L频率范围为100kHz～10 GHz /20 GHz /40 GHz /50 GHz /67GHz，5种系列化型号，1465L可输出频率最高达70GHz。

每种型号都有众多的选件来进行功能、性能扩展。无论您需要计量级解决方案，还是基础型信号发生器，无论您只需射频波段测试信号

还是要求信号频率高达毫米波，总有一种型号适合您。

*灵活的大屏幕触控操作

10.1吋宽屏LED显示器，1280×800高分辨率，清晰地展现仪器状态信息。醒目的色彩搭配、合理的功能分区和各种功能的面板按键，

不仅给您带来新颖的视觉感观，更能给您方便、快捷的操作体验，帮您提高测试效率。除了面板按键，您还可以通过带回车功能的

旋转按钮、触控屏点击滑动、外接键盘鼠标等方式对仪器进行操作，每种方式都能独立完成仪器操作。

*高精度模拟扫描

全频段高精度模拟扫描功能，满足您宽带测试中对快速扫描的需要。另外还具有步进扫描、列表扫描功能，可满足您不同的测试需要。

*超大功率动态范围

具有-130dBm～+20dBm的150dB功率动态范围，是高灵敏度接收机测试的理想选择。

*优异的模拟调制

具有AM、FM、ΦM功能，支持内、外调制源输入。FM、ΦM调制带宽DC～10MHz，AM具有线性和指数两种工作模式，线性AM深度

大于90%。内部调制信号发生器频率范围DC～10MHz，分辨率0.1Hz，7种调制波形，可直接输出低频信号。

*高性能脉冲调制

调制深度大于80dB，上升下降时间小于10ns，最小脉宽20ns，支持门控、外部等多种触发方式。标配内部脉冲发生器，6种脉冲方式，

脉宽20ns～42s，步进10ns，具脉冲串功能。

*多种控制和功能扩展接口

支持USB、LAN、GPIB、监视器等多种辅助接口，USB可用于传输数据、外接键盘/鼠标操作仪器，LAN、GPIB可用于程控，监视器接口用于外接显示器。

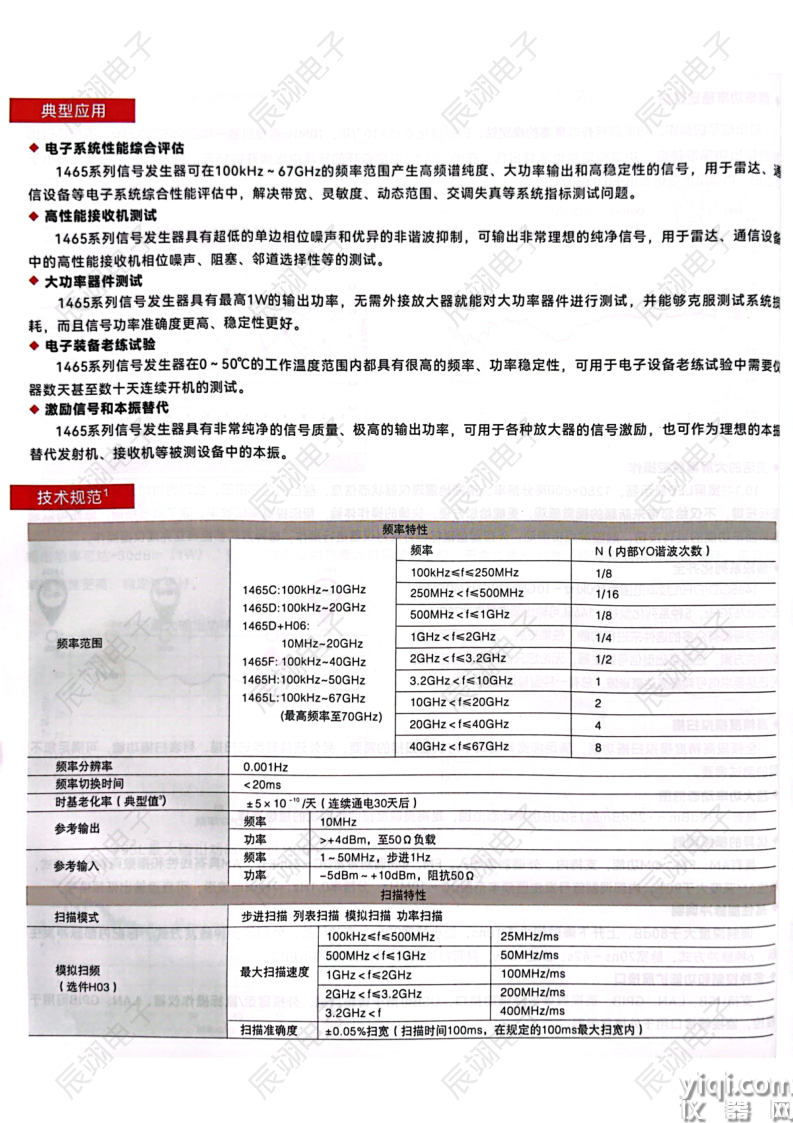

典型应用：

*电子系统性能综合评估

1465系列信号发生器可在100kHz～67GHz的频率范围产生高频谱纯度、大功率输出和高稳定性的信号，用于通信设备等电子系统综合性能评估中，

解决带宽、灵敏度、动态范围、交调失真等系统指标测试问题。

*高性能接收机测试

1465系列信号发生器具有超低的单边相位噪声和优异的非谐波抑制，可输出非常理想的纯净信号，用于通信装备中的高性能接收机相位噪声、

阻塞、邻道选择性等的测试。

*大功率器件测试

1465系列信号发生器具有最高1W的输出功率，无需外接放大器就能对大功率器件进行测试，并能够克服测试系统损耗，而且信号功率准确度更高、

稳定性更好。

*电子装备老练试验

1465系列信号发生器在0～50℃的工作温度范围内都具有很高的频率、功率稳定性，可用于电子装备老练试验中需要仪器数天甚至数十天连续开机的测试。

*激励信号和本振替代

1465系列信号发生器具有极其纯净的信号质量、极高的输出功率，可用于各种放大器的信号激励，也可作为理想的本振替代发射机、接收机等被测设备中的本振。
