产品介绍： M-8000变频介质损耗测试仪产品 产品说明产品特点：1、全自动抗干扰异频介损测试仪由于采用了变频技术能保证在强电场干扰下准确测量2、仪器采用中文菜单操作，微机自动完成全过程的测量3、该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量4、该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量5、仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全工作原理：在交流电压作用下，M-8000变频介质损耗测试仪产品电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，...
分享
相关产品推荐（★较多用户关注☆）

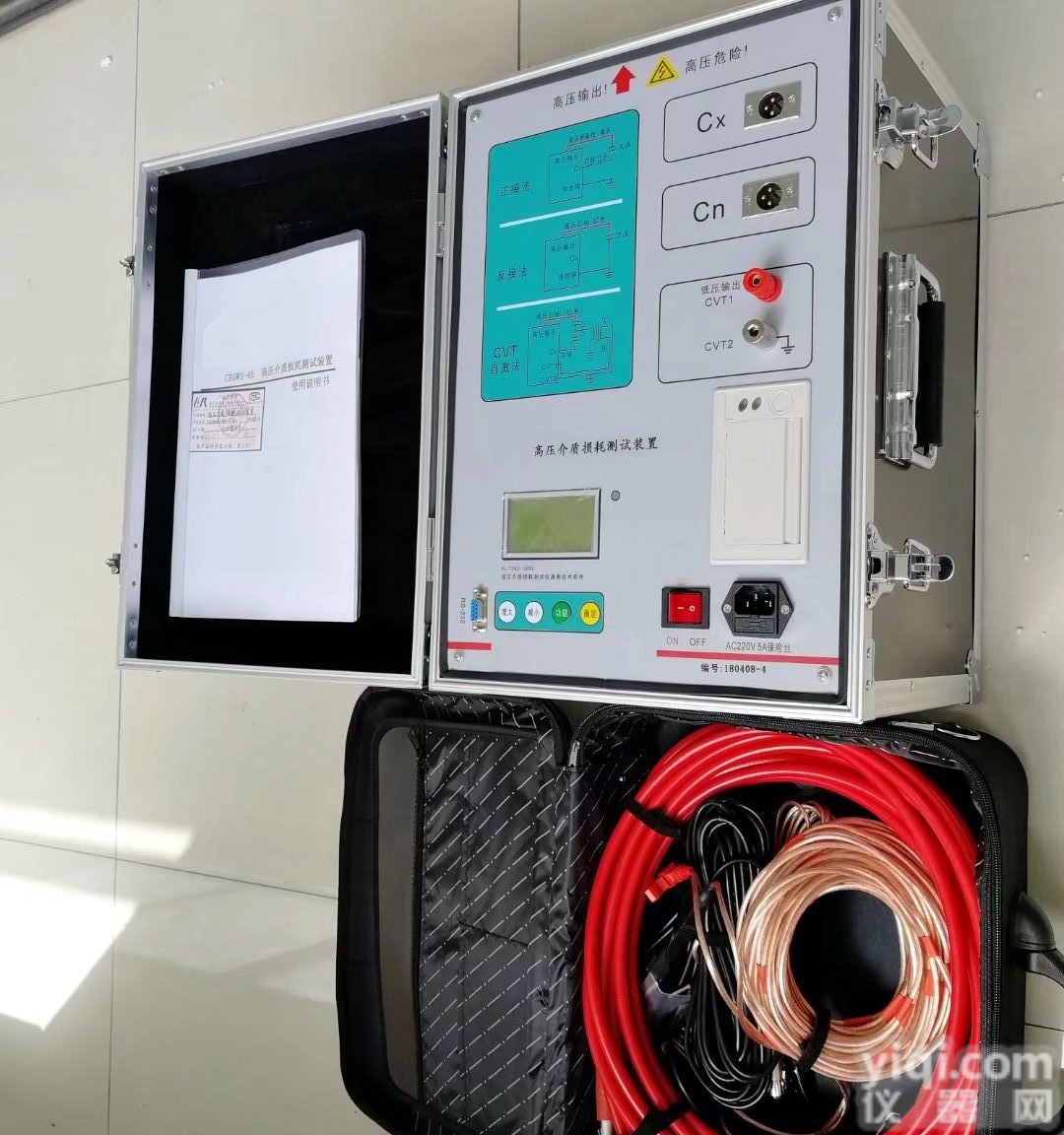

高压抗干扰介质损耗测试仪 共28个产品
产品简介：产品使用条件-15℃～40℃;RH＜80%电 源 AC 220V±10%,频率无限制交流高压输出 400V～2200V ±2% ,每隔100V 50VA直流高压输出 200V～600V ±2%,每隔50V温控感应炉 Z大功率500W温度控制范围
产品简介：产品简介：上海产品用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。介质损耗测量仪，还具有绝缘电阻测量功能。测量绝缘电阻的接线方式与介损测量完全相同，一次接线即能测介损又能测绝缘电阻。使用该附加功能，可以减少设备携带量和试验工作量。上海产品技术参数：1介损和电容量测量准确度：Cx:±（读数×1%+1pF） tgδ:±（读数×1%+0.00040）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压： 3pF~60000pF/10kV 60pF~1.2μF/0.5kV 外施高压： 3pF~1.5μF/10kV...
产品简介： 主要特点：1、具有正/反接线工作模式。 2、只需配备标准油杯和专用测试线，即可实现油介损测量。3、产品价格，采用变频技术来消除现场工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。4、过流保护功能，在试品短路或击穿时仪器不受损坏。5、内附标准电容和高压电源，便于现场测试，减少现场接线。6、大屏幕液晶显示器，汉字菜单提示测试过程，既直观又便于操作。技术指标：1、环境温度：0~40℃（液晶屏应避免长时日照）2、相对湿度：30％~70％3、供电电源：电压：220V±10％，频率50±1Hz4、外形尺寸：长×宽×高=4900mm×300mm×390mm5、重量：约18kg6、输出功率：1KVA7、显示分辨率：4位8、测量范围：介质损耗（tgδ）：0-50％电容容量（Cx）和加载电压：2.5KV档：≤300nF（300000pF）3KV档：≤200nF（200000...
产品简介： 技术指标：1、测量范围：电容：1pF~200pF介损：0~10%2、测量精度：电容：±（0.5%·C+1pF）介损：±（1%·D+0.00008）3、分辨率：电容：0.01pF介损：1×10-54、控温范围：室温~100℃5、控温精度：±0.5℃6、输出电压：0~2000V连续可调7、工作电源: AC220V±10% 50HZ8、使用温度: 0～40℃9、相对湿度: 小于等于90% 无结露10、重 量: 10kg性能特点:1、产品直销，采用电磁感应加热技术，加热均匀，升温速度快，时间短。2、输出电压0~2000V连续可调，适合不同试品的各电压等级需要。3、控温准确，不受环境温度高低的影响。4、测量精度高，数据稳定、重复性好。5、有开机检测接地电路，不接地线或接地不好给予提示。6、有短路保护电路，油杯短路或高压输出短路。产品简介：产品直销，...
产品简介：抗干扰高压介质损耗测试仪别称抗干扰介质损耗测试仪、高压介质损耗测试仪、变压器介质损耗测试仪、介质损耗测试仪、介损测试仪、异频介质损耗测试仪、变压器介损测试仪、变频介质损耗测试仪、介质损耗测试仪。产品产品简介SHJS高压介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为45Hz或55Hz，55Hz或65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯可测试绝缘油介质损耗。产品产品主要特点1. 超大液晶中文显示仪器配备了大屏幕（105m...

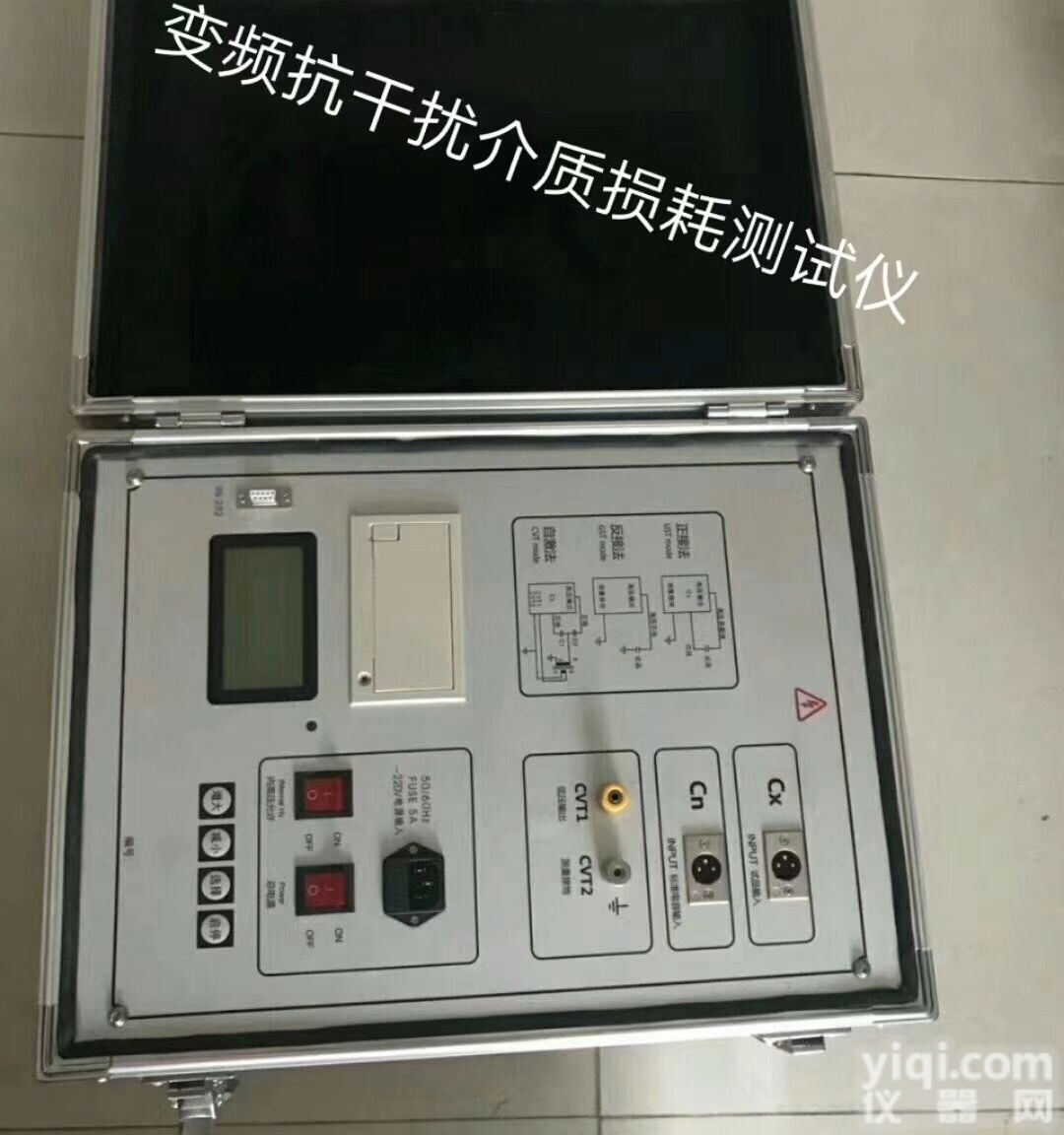

产品简介：电力产品功能特点1、 全自动化测试，中文操作界面，用户使用方便；仪器自带帮助菜单，方便用户对仪器进行故障分析。2、抗干扰能力强，在500KV（甚至更高）电压等级下的变电站的现场也能保持结果稳定、可靠，不仅能单频测试，也可实现45/55Hz双频测试。3、仪器的试验电压实行“缓升缓降”，有效的防止“容升”效应，保护试品和仪器的安全。4、仪器实现过流过载的预前保护，能迅速切断试验电源，以保护试品和仪器的安全。5、仪器测试电缆采用硅橡胶以及其他特种绝缘材料复合制作而成，轻便柔软，10KV电压等级下可拖地使用。6、仪器附带电子万年历和大容量存储空间，可记忆100组测试数据。7、仪器带有标准的RS232接口，仪器内大量测试数据可上传给大型计算机使用。电力产品随机配置：油杯 1套电源线 1根测试电缆 ...
产品简介： 三级产品测量前准备：1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。2）正接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。3）反接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。Cx插座不用。2．打开电源开关，仪器进行自检，若自检良好，液晶屏显示中文主菜单如图十所示。3．菜单选择：1）按键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图十一所示2）在光标当前所示项目，按▼▲键键可进行该项菜单的变更，并循环指示，流程见图十二所示3）将菜单变更至与测试要求相对应后即可按选择键进行下个项目...

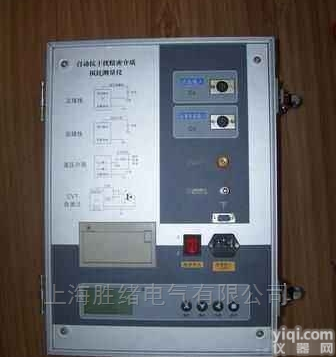

产品简介： 上海产品是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。主电源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电的场合。仪器配备了大屏幕（240×128）中文菜单界面，分为左右两部分，左边为菜单，右边为相关提示，每一步都非常清楚，结果可以存储或打印输出，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。上海产品仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；同时仪器内部带有接线图菜单，帮助操作人员正确接线；仪器还具备接地检测，确保升压前仪器已经可靠接地。该仪器同样适用...
产品简介： 产品简介:本仪器是一种测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。它淘汰了QSI高压电桥，具有操作简单、中文显示、打印、使用方便、无需换算、自带高压，抗干扰能力强， 测试时间短等优点。技术指标 1、试验环境温度：10℃～30℃（LCD液晶屏应避免长时间日照） 2、相对湿度：20%～80% 3、供电电源：电压：220V±10%，频率50±1Hz 4、外形尺寸：长*宽*高=470mm*320mm*360mm 5、重量：18kg 6、输出功率：1.5KVA 7、显示分辨率：3位、4位（内部全是6位） 8、测试方法：正接法、反接法、外接试验电压法 9、测量范围：内接试验电压：tgδ：99.9%Cx ：30 pF＜Cx（10KV）＜60000
产品简介： 性能特点：1、具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。2、具有反接线低压屏蔽功能，在CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。3、具有外施电压和外加CN的测量功能。4、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。5、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。6、过流保护功能，在试品短路或击穿时仪器不受损坏。7、内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示操作。工作原理：启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路
