太阳辐射监测仪—轻松掌握太阳光谱辐射的变化趋势和规律

2025-02-06 09:35:21 29阅读次数

扫码分享

【型号推荐：TH-GD1，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】太阳辐射监测仪—轻松掌握太阳光谱辐射的变化趋势和规律系统内置强大的数据处理和分析算法，能够实时对监测数据进行处理、分析和可视化展示。用户可以通过手机APP或网页端随时查看监测结果，轻松掌握太阳光谱辐射的变化趋势和规律。系统支持远程监控和管理功能，用户可以在任何地点通过网络连接对系统进行远程配置、数据查询和故障诊断等操作，大大提高了工作效率和便利性。该系统可以对太阳光谱的辐射强度和变化进行实时监测和记录，为气象预报和预警提供重要参考。系统能够实时监测太阳辐射强度和环境中的紫外线含量等信息，为环境保护部门提供科学的决策依据。同时，它还可以监测太阳辐射对环境的影响，为环境保护提供科学依据。

一、产品概述：

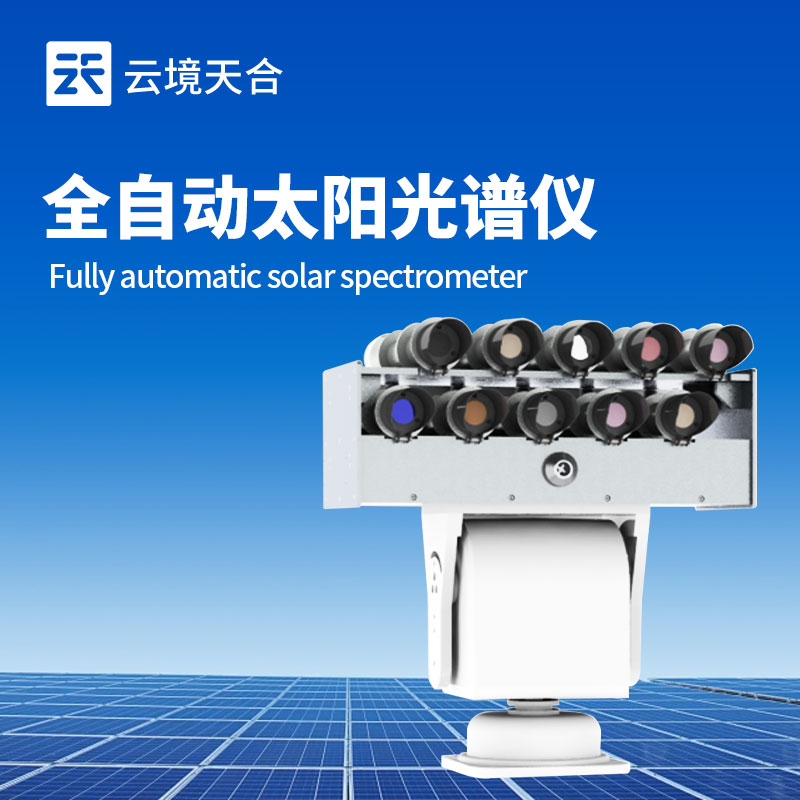

全自动太阳光谱辐射监测系统是一款智能型太阳光谱辐照仪，能够精确测量太阳不同光谱区间中的辐射能量。该款仪器采用多光谱滤光片与热电堆相结合方式，进行不同波长的各波段的辐照度的测量。同时仪器还可以测量总辐射、散射辐射等多种数据，是一款适合在野外长期进行太阳光谱能量、太阳能资源和气象评估的理想光谱辐射监测仪器。

二、产品特点：

1、辐射数据监测：可以对10种波段的直接辐射数据进行观测，同时还可以监测太阳总辐射、散射辐射、反射辐射、紫外辐射、光合辐射、净全辐射等多种用途辐射数据。

2、科技型采集仪：光谱辐射数据采集仪采用新一代32位MCU处理器，板载集成高精度GPS、GPRS、Bluetooth数字芯片,可对采集时间进行精准校正并进行高精度定位。

3、无线数据存储：领先的无线存储数据技术。可以将光伏数据采集仪中的存储数据无线发送到手机及PDA中进行存储、分析。

4、智慧数据运维：采用先进的云数据分析技术，通过GPRS和Bluetooth进行运维级数据监测和数据预警分析。方便现场人员足不出户就可以进行设备运维故障分析。

5、自标定灵敏度：辐射数据准确度对于光伏电站的发电量有着指导和分析作用，太阳辐射传感器准确度按照国家气象计量站关于《JJG 458-1996总辐射表》要求需要至少两年进行标定修正，太阳能发电环境监测仪可以实现现场辐射数据自动标定自动修正，保证辐射数据观测的准确性。

6、型跟踪器：我们为直接辐射传感器和散射辐射传感器配备有自适应型全自动太阳跟踪器。该款跟踪器可在南纬小于60°、北纬小于60°的范围内正常使用，使用温度范围在-40～60℃

7、绿色电源管理：本数据采集仪可以采用AC220V和DC12V两种供电模式。并在内部集成了新一代绿色电源管理模块实现交流与直流供电智能切换。

8、一体观测支架：重新优化设计的一体观测支架，便于现场人员可以快速、方便、简单一人进行设备安装调试。


三、技术指标：

名称	技术规格
光谱波长	280～3000nm；340nm；380nm；440nm；500nm；670nm；870nm；940nm；1020nm；1640nm
光谱带宽	2nm@340nm；4nm@380nm；10nm@440nm；500nm；670nm；870nm；940nm；1020nm；1640nm
视场全角	≤1.3°
数据软件	单机版软件、云平台软件、APP软件
采集时间	最小1S
采集精度	＜2%
通讯模式	有线RS485、无线4G
通讯规约	标准MODBUS协议
电机类型	步进电机
追踪模式	Sun-sensor 主动模式
	Calculation被动模式
指向精度	＜0.1°（主动跟踪，需配太阳传感器）＜0.5°（被动跟踪，GPS计算）
角速度	最大4.5°/s
旋转角度	水平0～350°，垂直0～120°
GPS测量方式	授时+日期计算
扭矩	12 Nm
有效载荷	17 kg
通讯接口	无线蓝牙Bluetooth
防护等级	IP66
供电方式	DC12V
工作环境	温度-20℃～+55℃（常温型）温度-40℃～+55℃（低温型）
	湿度0～85%RH
产品尺寸	235(W)×181(D)×310(H) mm
重量	6kg
数据输出	280辐射瞬时值，340辐射瞬时值，380辐射瞬时值，440辐射瞬时值，500辐射瞬时值，670辐射瞬时值，870辐射瞬时值，940辐射瞬时值，1020辐射瞬时值，1640辐射瞬时值，280辐射累计值，340辐射累计值，380辐射累计值，440辐射累计值，500辐射累计值，670辐射累计值，870辐射累计值，940辐射累计值，1020辐射累计值，1640辐射累计值，太阳高度角，太阳方位角
