应用案例 | 显微观察法之测量涂/镀层厚度
现代工业生产中，材料已向多元化发展，表面涂/镀层材料代替了某些单一材料，规避了单一材料无法应对复杂服役环境的缺点。表面涂/镀层的厚度都需要恰到好处，过厚会造成材料的浪费，过薄又可能达不到性能要求，因此对多层材料层厚的测量是对相关产品质量检测的重要手段。
常见测试涂/镀层厚度的方法有：磁性法、涡流法、显微镜法、库伦法、X射线光谱法，其中，显微镜法可以直观地观察到镀层截面形貌，并测量涂/镀层厚度。
显微镜法测量涂/镀层厚度
01 切片（机械磨抛）+光镜观察测量
适于微米级厚度的样品，且各层在光镜下的衬度较大。

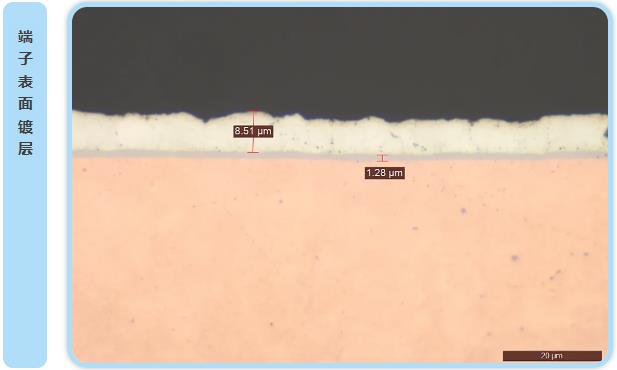

端子表面镀层

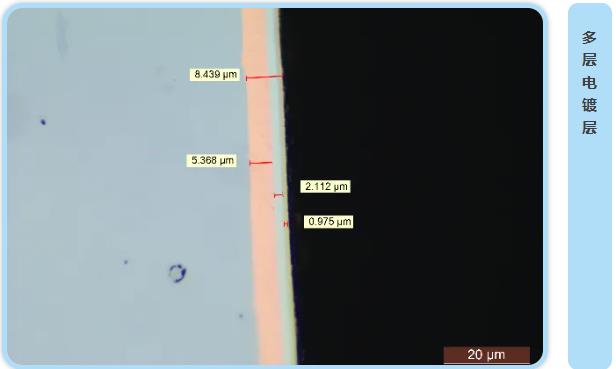

多层电镀层
02 切片(机械磨抛)+腐蚀+光镜观察测量
适于微米级厚度的样品，但各层在光镜下的衬度不大，需要通过腐蚀后观察测量。

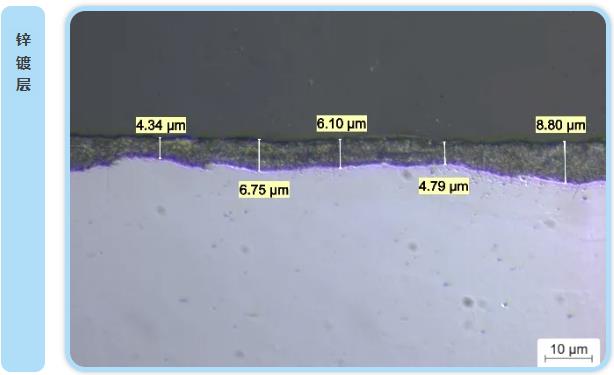

锌镀层

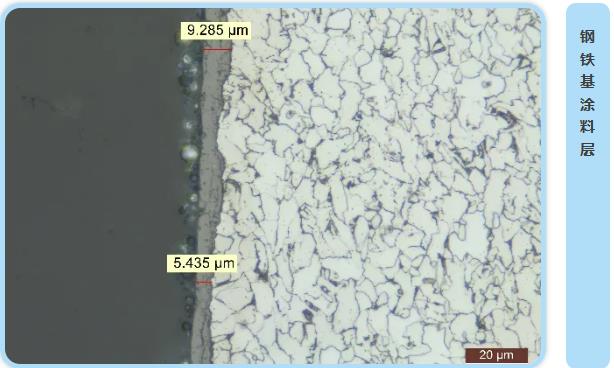

钢铁基涂料层
03 切片(CP)+电镜观察测量
适于微纳级厚度的样品，如需增强衬度，可进行进一步的离子刻蚀。

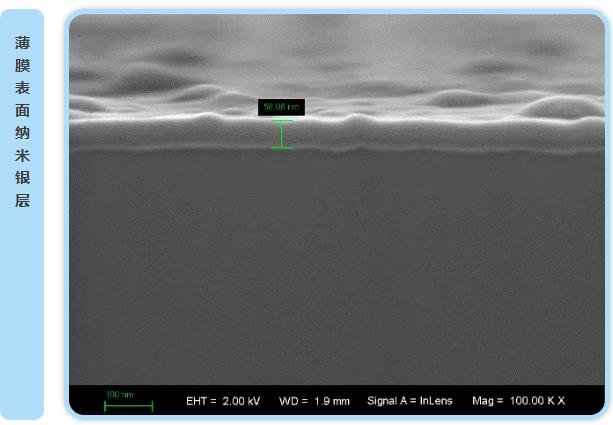

薄膜表面纳米银层

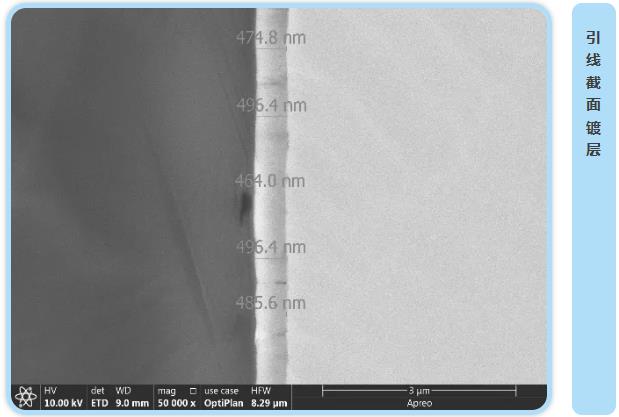

引线截面镀层
04 切片(超薄切片)+光镜/电镜观察测量
适于高分子、有色金属等硬度较低的材料。

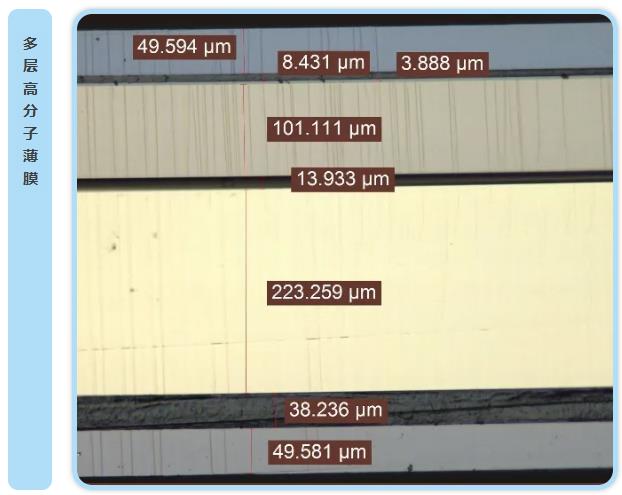

多层高分子薄膜

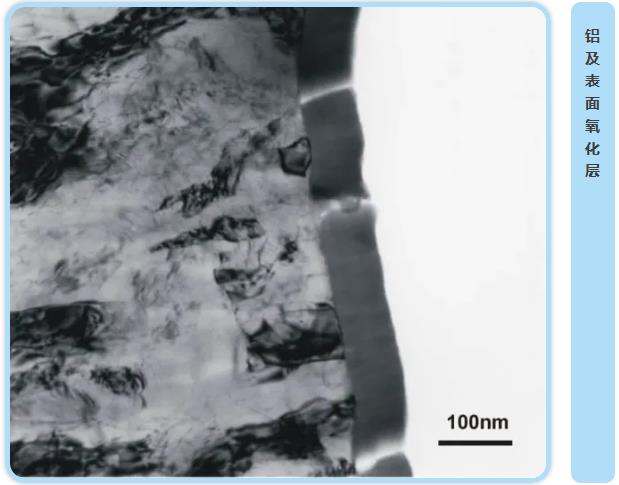

铝及表面氧化层
领拓实验室致力于材料分析业务，并通过了中国合格评定国家认可委员会(CNAS)的评审认证。可提供印刷线路板的显微切片、显微切片尺寸测量、金属材料维氏硬度试验、离子束研磨、离子束减薄、超薄切片、三维数字化测量等制样检测项目，所有项目都按照CNAS认可的实验室管理经验来提供相应的检测服务。如有需求，可添加客服沟通。
