音叉液位开关如何安装、接电和调试

在工业生产过程中，正确使用音叉液位开关不仅可以将作业效率大幅提高，还可避免许多故障和事故的发生。遵循说明书使用和操作仪器仪表是每一位现场仪表人员应该具备的基本素养。那么，音叉液位开关应如何安装、接电和调试？需要注意的细节有哪些呢？

计为Ring-11常温音叉液位开关

一、音叉液位开关的安装

（1）安装前说明

在安装之前，请再次确认仪表型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，确保仪表在安装后能够正常使用。

（2）安装

一般地，音叉液位开关可以根据需要安装在任何位置，可以水平安装、也可以垂直安装或倾斜安装。当被测介质具有粘稠性时，为了减少或避免出现挂料现象，请将仪表垂直安装。

（3）安装方向

安装音叉液位开关时，应使叉体面和液体升降或流动保持方向一致，可以避免挂料或由于介质对叉体的阻力而产生的测量误差，如图1(a)(b)所示。

图1（a）

图1（b）

（4）避开入料口

如图2，音叉液位开关安装位置的选择时，应避免由于安装在入料口位置而造成的测量误差，甚至损坏仪表。

图2

（5）压力/真空

对于过压或欠压的容器或管道，必须保证过程连接处的密封完好性。安装之前应确认好密封材料是否满足现场过程温度和过程压力的要求。

（6）防潮

当仪表安装在户外或有潮气的环境中，如遇到下雨或村在冷凝现象时，雨水和冷凝水便会随之往下流，所以在接入电缆之前，请将电缆线弯曲并朝下引，以防止水或潮气进入仪表，如图3所示。

音叉液位开关如何安装、接电和调试

图3

二、音叉液位开关的接电

（1）安全提示

（a）从安全角度考虑，只有在断电的情况下才能进行接线；

（b）对于防爆型仪表接线时必须遵循相关防爆的接线要求。

（2）接入电缆

音叉液位开关的电缆一般采用横截面为圆形的通用电缆。电缆横截面直径为5-9mm，否则无法确保电缆入口的密封效果。

 如果您需要使用其它规格的电缆，请使用匹配的电缆入口螺栓，并注意更换后电缆入口的密封性能。

（3）接线步骤

对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖操作。

请按照如下步骤进行操作：

（a）打开外壳盖；

（b）松开电缆螺纹接头上的锁紧螺母；

（c）去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

（d）将电缆穿过电缆螺纹接头插入外壳中；

（e）用螺丝刀打开接线端子；

（f）按照接线图将芯线末端插入接线端子中；

（g）用螺丝刀拧紧接线端子；

（h）通过轻拉接入的电缆线来检查接线是否牢靠；

 （i）拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

 （j）拧上外壳盖。

三、音叉液位开关的调试

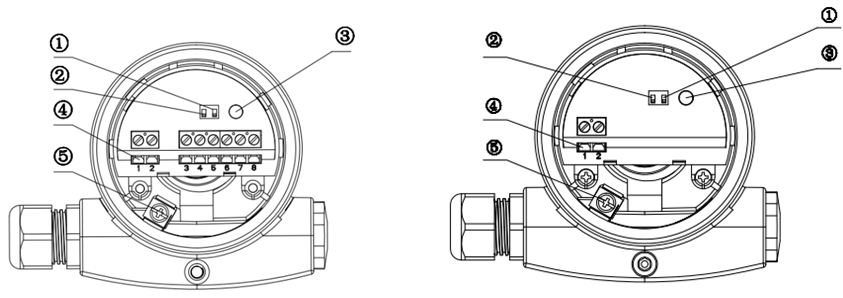

（1）内部结构

如图4所示。

图4

（2）密度开关（灵敏度）

通过控制面板上的密度调节开关可改变音叉液位开关的测量灵敏度，使之更好的适应被测液体。音叉液位开关的密度开关在出厂时位于下档位，Z低测量密度为0.7g/cm³；当遇到密度特别低的液体时，可将密度开关拨到上档位，此时Z低测量密度可达0.5g/cm³，使得检测更加灵敏，测量的可靠性更高。

（3）高低位模式转换

对于溢流保护和防干运行的两种限位报警功能，需结合现场实际要求来调节仪表的高低位模式(High/Low)开关，Z终达到客户所需要的信号输出状态，具体功能请参照说明书4.6节“信号输出功能表”。

（4）指示灯

用于显示开关状态的指示灯

•绿色=正常工作状态

•红色=报警状态

•红色(闪烁)=故障状态

深圳计为自动化技术有限公司生产的Ring-11音叉液位开关的性能指标可与国际品牌媲美，分为食品级型号、防腐型、高压防护型等型号，还可根据客户需求定制，安装简单，维护方便。
