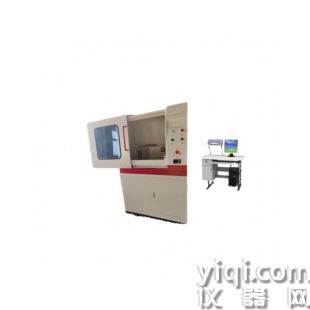

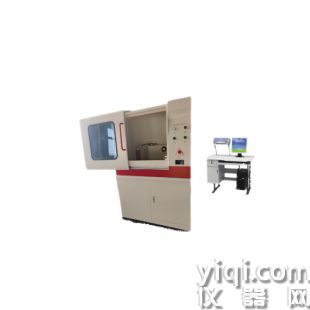

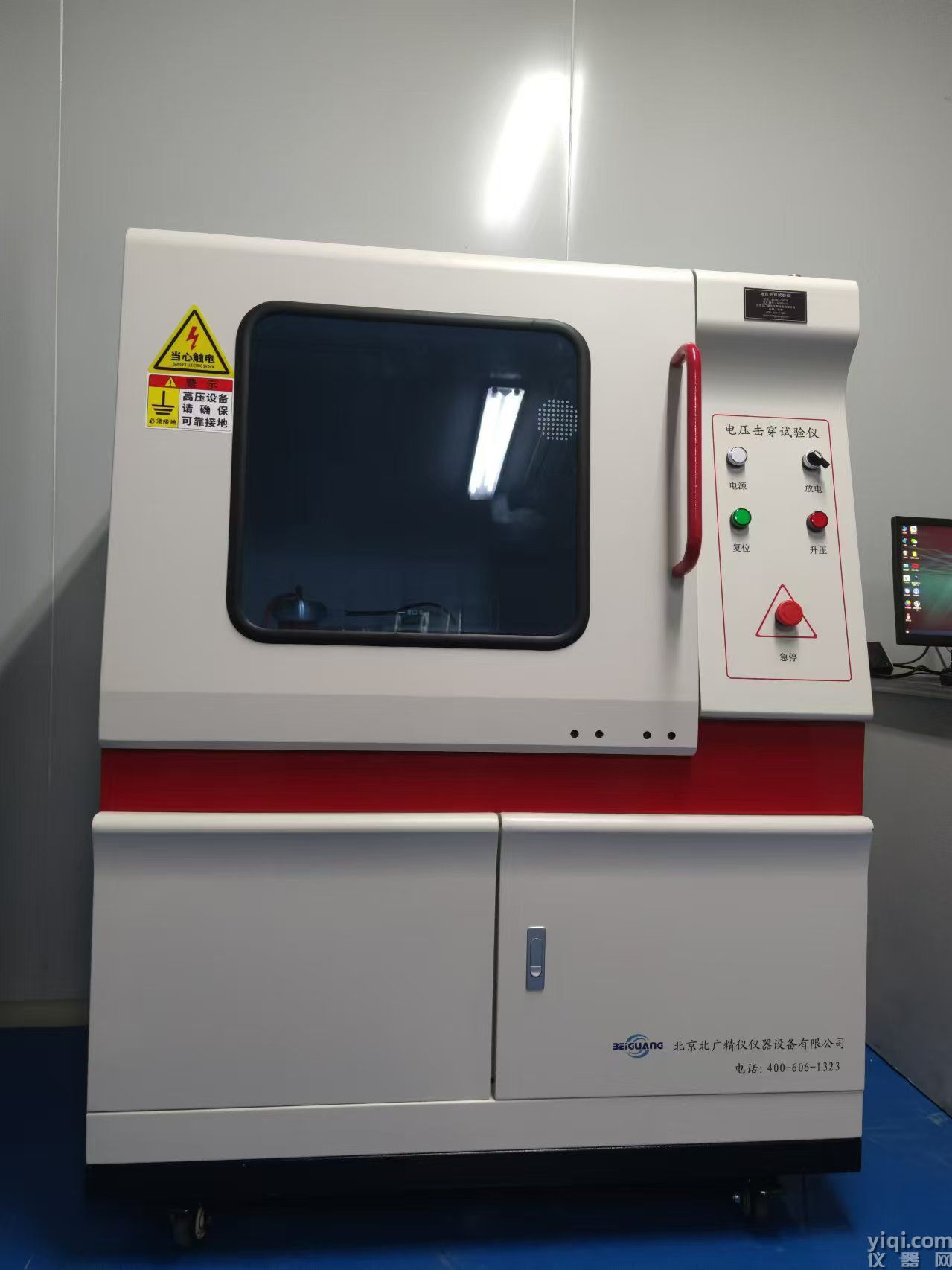

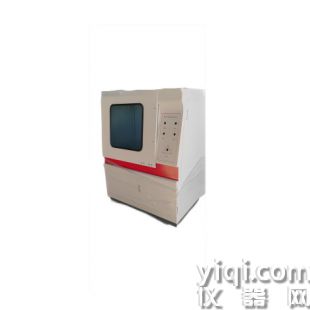

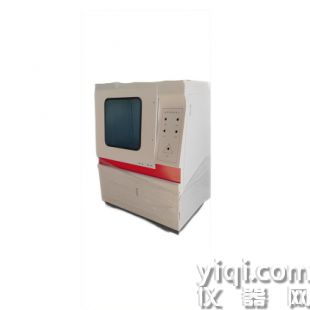

ASTM D149电压击穿检测仪

ASTM D149电压击穿检测仪试验软件简介：此设备软件外观由专业的美工设计：人员管理：可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 （如一人使用可删除设定密码  直接进入软件）参数管理：高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电可选 、升压速度可自由设定（0-5kv 无极环入）试验结果可选 异地操作选定 、人机分离选定等结果调取：试验结果保存调取 、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。

01、输入电压： 交流 220 V

02、输出电压： 交流 0--50KV ;

             直流 0—50kv

03、电器容量：3KVA

04、高压分级：0—50KV，（全程可调）

05、升压速率：0.1KV/s-5kv/s 可调

              （备注：满足标准要求并可以根据用户需求设定不同的升压速率）

06、试验方式：

           直流试验：1、匀速升压  2、梯度升压 3、耐压试验

           交流试验：1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）

10、支持软件共享不同电脑蓝牙异地操作要求。

11、电压试验精度：≦1%

12、试验电压连续可调： 0--50KV。

13、电流可采集到mA级 并且实现实时采集。

14、可选择出具国家一级计量单位校准证书或出具客户计量单位的证书

15、电源：220v±10%的单相交流电压和50Hz±1%的频率

16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

17、升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压

18、耐压时间：0-7H保持相对电压 （软件设定）

19、耐压式样：固体；液体。

20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

21、机箱材质：整体喷塑

22、支持人机分离异地操作 开创国内控制机器新篇章   （无线蓝牙控制 ）

23、控制方式：无线蓝牙控制

24、通讯方式：采用全国技术无线蓝牙控制，支持 232/USB/亚太区域网络端口

25、击穿判断方式：高电压判断、漏电流判断。

26、检测方式：自动巡航检测

27、使用条件：环境温度：（23±2）℃    环境湿度：（50±5）%

ASTM D149电压击穿检测仪本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据高可高达 3M/S是RS232串口无法比拟的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显

产品型号：BDJC-50kv

控制方式：微机控制

满足标准：

GB1408-2006 绝缘材料电气强度试验方法

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333 电缆纸工频电压击穿试验方法

HG/T 3330绝缘漆漆膜击穿强度测定法

GB12656 电容器纸工频电压击穿试验方法

ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

IEC 60243-1 绝缘材料电气强度试验方法.

电压击穿试验仪工作原理核心原理‌电压梯度施加‌通过高压发生器输出可调的交流（AC）、直流（DC）或脉冲电压，以恒定速率（如0.1-5 kV/s）逐步提升至被测材料表面，直至其绝缘性能失效。电压施加过程中，仪器实时监测电场强度变化，捕捉材料极化、电导及局部放电等物理现象，直至发生不可逆击穿。

‌击穿判定与数据采集。‌当材料达到介电强度极限时，电流骤增且电压突变，控制系统通过高精度传感器捕获电流异常信号，并记录此时的峰值电压作为击穿电压值（单位：kV/mm）。数据经处理后自动生成击穿强度、耐压时间等关键参数，支持图表化展示及导出。

关键组件协同机制‌高压发生器‌支持0-100 kV连续输出，部分定制型号可达更高范围；通过AC/DC/脉冲模式切换满足不同测试标准需求（如IEC 60243、ASTM D149）。

‌电极系统‌
采用黄铜或不锈钢材质电极（球-球、板-板等形态），表面精密抛光以降低边缘放电干扰，确保电场分布均匀。

‌闭环控制系统‌
计算机或触摸屏界面预设升压速率、电压阈值等参数，动态调整升压曲线避免阶梯式波动，保证测试精度≤2%。

测试模式差异

‌破坏性击穿测试‌通过持续升压直接测定材料介电强度极限，适用于研发阶段的材料性能评估及质量抽检。

‌非破坏性耐压测试‌
施加固定阈值电压（如2倍额定电压+1000V）并保持设定时长（通常60秒），监测泄漏电流是否超标以验证短期绝缘稳定性，多用于生产线终检。

安全防护机制‌实时保护系统‌
集成过流保护、短路保护、漏电保护等多重机制，触发异常时自动切断高压输出并启动放电程序。

‌物理隔离设计‌
配备屏蔽罩与机械联锁装置，防止操作人员接触高压区域；试验舱门开启时自动断电，规避电弧伤害风险。

工作原理流程

参数设置（升压速率/电压上限） → 2. 样品安装与电极校准 → 3. 启动升压并实时监测 → 4. 击穿信号捕获 → 5. 数据记录与分析。

电压击穿试验仪技术解析

一、核心功能与用途

‌绝缘材料性能评估‌

测试固体绝缘材料（塑料、薄膜、陶瓷、树脂等）在工频或直流电压下的击穿强度（kV/mm）及耐压时间，为电力设备、新能源等领域提供关键数据支持。

检测材料微观缺陷（如气泡、裂纹），预防因绝缘失效导致的设备故障。

‌多领域应用‌

电力行业：评估高压电缆、变压器绝缘子的耐压性能。

新能源：测试电池隔膜、电机绝缘材料的介电特性。

科研：研究新型绝缘材料的失效机理及优化工艺。

二、关键技术参数

‌电压范围‌

输出范围：AC/DC 0-50kV连续可调，BDJC-100KV可达100kV。

升压速率：100-3000V/s无极调速，满足不同材料的梯度测试需求。

‌精度与安全‌

电压测量误差≤2%，配备三级联锁防护（机械/电子/物理隔离）。

过流保护、漏电保护及直流试验自动放电功能，确保操作安全。

‌智能控制‌

动态绘制试验曲线，支持数据自动存储及EXCEL/WORD导出。

闭环控制系统实时监测升压曲线，避免阶梯式波动。

三、标准体系与测试方法

‌中国标准‌

GB/T 1408.1-2006、GB/T 1695-2005等，明确试样预处理、电极规格及油温控制范围（如25±2℃）。

‌国际标准对比‌

ASTM D149与IEC 60243在升压方式、测试次数等存在差异（如ASTM允许步进升压，IEC仅认可连续升压）。

‌测试模式‌

连续升压：直接测量击穿电压临界值。

耐压测试：保持规定电压时长验证材料稳定性。

四、操作规范与注意事项

‌环境与样品要求‌

环境湿度≤80%，试样需洁净干燥并严格防尘避光。

液体介质（如变压器油）需控制温度波动±2℃。

‌安全操作‌

至少两人协作，禁止直接接触电极及油杯内部。

设备需独立接地，防止电磁干扰导致数据异常。

‌仪器校准‌

采用四级校准体系（包括温度补偿设计），确保高压线圈稳定输出。

五、选型与发展趋势

‌设备选型要点‌

先支持多标准（GB、IEC、ASTM）的智能化型号BDJC系列。

关注升压速率调节精度及数据采集抗干扰能力。

‌技术升级方向‌

集成AI算法优化测试效率，开发高温/低温环境适配模块。

增强远程监控功能，满足工业4.0自动化测试需求。

GB/T 2943胶粘剂术语术语和定义GB/T 2943界定的以及下列术语和定义适用于本文件。木破率wood failure ratio粘接试件破坏时,其粘接面上木质破坏部分面积与粘接面积的百分比。试验设备制样设备天平:用于称取胶粘剂按比例混合时的质量,其误差范围为1%.混合设备:增氧量小且能均匀混合胶粘剂成分(发泡胶除外)。涂胶设备:如绕线棒、滚筒式涂胶器,帘式涂胶器或合适的手动涂抹器。能将胶粘剂在偏差为5%范围内均匀涂布。粘接设备:在粘接过程中能按要求提供压力且偏差在5%范围内的设备,如压板、夹子。如需热压粘接,则热压板能维持热压过程中温度偏差在2℃内。·切至胶层但不要超过胶层。

锯片的宽度。试件两面的纹理方向。胶层表层单板的纹理方向(芯层单板应与表板的纹理垂直).试件的构架取厚度为2.5 mm~5.0 mm的板制作2层结构试件将木板加工成规格为260 mmX25 mm的木条,用木材胶粘剂粘接,然后按图1a)加工好试件,2片板面的纹理都应平行于试件的长边。试件主要用于结构木材或集成木材的粘接。取厚度为1.5 mm~2.5 mm的板制作3层结构试件对于3层或垂直粘接的结构,见图1b),表板的纹理应平行于试件的长边,中间层应平行于试件的短边,即其纹理垂直于外面两层的纹理。3层或垂直粘接的试件应按图2的排布取样。试件主要用于木基板材(薄单板、胶合板或刨花板)的粘接。注:两种试件都可用于测试木材胶缝用胶粘剂的强度,但是两种试件所得的值不能进行比较。2层试件测于纹理平行的木质基材,而3层试件主要用于木基板材如胶合板或刨花板。

实验报告实验报告应包括以下内容:

a)采用的标准名称:

b)所测胶粘剂的详细信息,包括种类、来源、生产批次,物理状态等:

c)所用木材树种、粘接时的含水率、粘接表面的描述;

d)胶接方法及胶接时的条件;

e)试件的结构,2层还是3层,芯层的方向(见5.2.2)及测试剪切强度时的粘接面积;

f)基板的厚度;

g)状态环境和温度,以及测试前试件采用的环境过程;

h)测试时室内的温度和相对湿度;

i) 加载速率及纹理的描述;

j)测试试件的数量;

k)测试的板的数量和所用压载;GB/T 33333-2016

注意事项：本仪器为高压试验设备，使用时必须注意以下几点

仪器安装时应具有独立的接地线。

在开机前，操作者要首先熟悉操作方法。

仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

试验环境温度15度到25度之间，相对湿度60％到70％之间

试样击穿瞬间有火花产生并伴有声响，属正常现象。

每次更换试样或接触高压电极时必须用高压对高压电极进行放电，放电时间5秒以上。

每次进行试验前，必须检查仪器接地。

用于不同绝缘材料绝缘强度测试的典型电极A

A在ASTM标准中，这些电极都是常被或是被参考使用的。除了5型电极外，不建议将电极用于平面材料以外材料。ASTM使用的其他电极或是买卖双方都认可但本表中未列出的其他电极也适于对测定材料进行评测。

电压击穿试验后试样处理流程

一、安全防护与设备复位

‌断电与放电‌

试验结束后立即关闭高压输出，按下停止键或急停按钮，切断总电源。

等待设备自动放电（约30-60秒），确认高压指示灯熄灭、调压器归零后方可开启防护门。

‌残余电荷释放‌

使用接地棒触碰试样表面，手动释放可能残留的电荷，避免操作人员触电风险。

二、试样检查与记录

‌击穿痕迹分析‌

观察试样表面是否形成贯穿性孔洞、碳化路径或裂纹，使用放大镜或显微镜记录击穿点形态。

测量击穿点直径（精度达0.1mm），标注击穿位置与电极接触区域的距离。

‌异常状态标记‌

若试样未完全击穿但出现局部放电痕迹（如焦斑），需单独分类并标注“非完全击穿”。

三、试样清洁与存储

‌表面清洁‌

用无水乙醇或丙酮擦拭试样表面，清除电极接触区域的氧化残留物或碳化物。

对多次测试的试样，需清洁后烘干（温度≤60℃，时间≥2小时）以恢复初始状态。

‌分类存储‌

已击穿试样单独存放于防静电袋，标注测试参数（如击穿电压、环境温湿度）。

未击穿试样可重复使用，但需记录累计测试次数以避免材料疲劳影响数据准确性。

四、数据整理与设备维护

‌数据导出‌

从设备导出击穿电压、电流曲线及击穿时间等数据，保存为CSV格式并备份。

报告中需包含试样击穿前后的对比照片及环境参数（温度、湿度）。

‌电极与设备维护‌

清洁上下电极表面，使用800目砂纸打磨氧化层后涂抹硅脂防锈。

检查绝缘平台是否有击穿残留物，必要时用异丙醇清洗并干燥。

安全注意事项

‌操作规范‌

严禁在未放电或高压未归零时接触试样，穿戴绝缘手套与护目镜操作。

处理多孔或吸湿性材料时，需延长放电时间（≥5分钟）。

通过规范化的试样处理流程，可确保试验数据的可追溯性并延长设备使用寿命
