- 品牌:中航时代
- 型号: 工频介电常数测试仪
- 产地:北京市房山区经济技术开发区顾八路1号
- 供应商:北京中航时代仪器设备有限公司

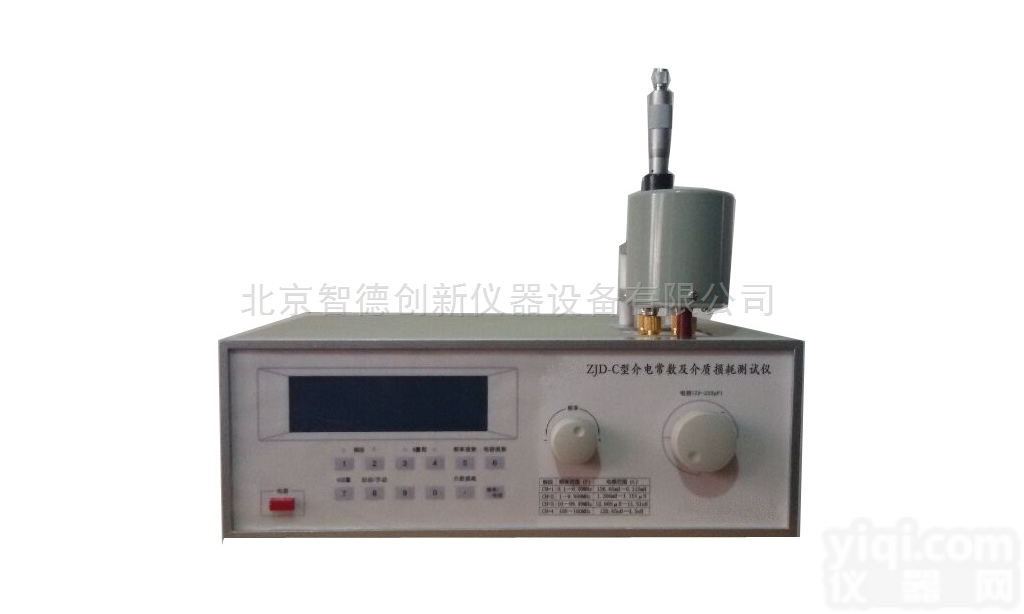

产品一、概述 ZJD-C介质损耗及介电常数测试仪能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。 ZJD-C介质损耗及介电常数测试仪是中航时代公司Z新研制的产品。它以DDS数字直接合成方式产生信号源,频率达160MHz,信号源具有信号失真小,频率精确、信号幅度稳定的优点,更保证了测量精度的精确性,主电容调节用步进马达控制,频率和电容值可设置,电容、电感、Q值、频率、量程都用数字显示。在某一频率下,只要能找到谐振点,都能直接读出电感、电容值,大大扩展了电感的测量范围,而不再是固定的几个频率下才能测出电感值的大小。ZJD-C特有的谐振点频率自动搜索或电容自动搜索功能,能帮助你在使用时快...
展开 -
相关产品
- 高频介电常数介质损耗测试仪共30个
- 排列样式:
-

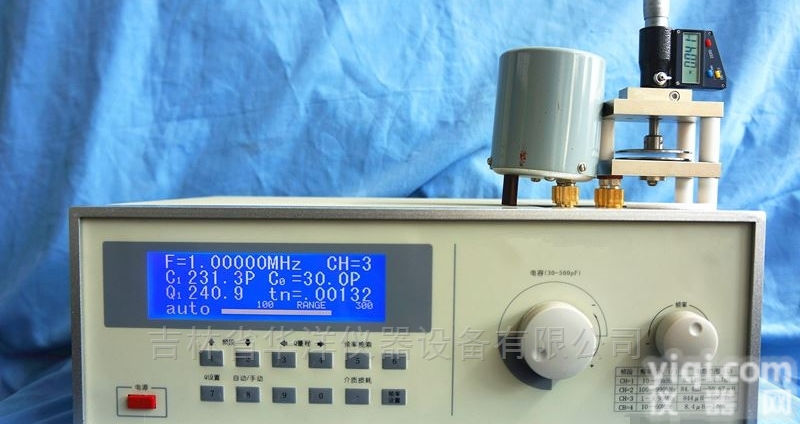

HJS-I 介质损耗(介电常数)测试系统
- 品牌:华洋仪器
- 型号: HJS-I
介质损耗(介电常数)测试系统方案 高频介质损耗(介电常数)测试系统由HJS-I型高频Q表、AS916测试装置(夹具)、数据采集和tanδ自动测量控件(装入HJS-I型高频Q表软件模块)、及HLKI-1型电感器组, 液体杯(可选,用于测试液态材料)组成。高频介质损耗(介电常数)测试系统依据国标GB/T 1409-2006、GB/T 1693-2007、美标ASTM D150以及国际电工委员会IEC60250的规定设计制作。系统提供了绝缘材料的高频介质损耗角正切值(tanδ)和介电常数(ε)自动测量的Z佳解决方案。高频介质损耗(介电常数)测试系统配置方案及报价如下表:主机HJS-I高频Q表测试装置AS916HLKI-1型电感器组√ 1 HJS-A+AS916+HLKI-1电感组特点:
-
XL3001型绝缘油介质损耗、介电常数测试仪
- 产地:上海宝山
XL3001型绝缘油介质损耗、介电常数测试仪XL3001型绝缘油介质损耗、介电常数测试仪是新一代的绝缘油测量电极的专用控温智能化装置,可与国际通用的圆柱型绝缘油电极配套使用。保证绝缘油在规定时间内到达所需温度,并能恒定较长时间,以便通过高压电桥对绝缘油进行介质损耗因素(tgδ)、相对介电常数(εr)的精密测量。 本产品温度显示采用内、外温同时显示,加热控制采用两片单片机分别对内、外加热器进行加热控制。控制过程采用PID模糊逻辑控制,能彻底消除电网电压、环境温度变化等的影响,具有控温超差量小、加温速度快的优点。温度设置采用数字键盘输入方式,使设定误差真正达到零。输入输出都有光电隔离。本产品还具有内部硬件线路自我诊断功能,保证工作的安全可靠。 的详细介绍主要技术参数 环境温度: 0~40℃ 相对湿度 :30~85% RH 供电电源: 220V±10%,50 Hz 油杯液体
-
XL3001型绝缘油介质损耗、介电常数测试仪
主要技术参数 环境温度: 0~40℃ 相对湿度 :30~85% RH 供电电源: 220V±10%,50 Hz 油杯液体绝缘材料介损测量电极 液体绝缘材料,通常指的是各种电缆油、变压器油、电容器油以及一些在电器中起着绝缘作用的液体物质。我们通过对它们介质损耗(tgδ)的测量,来判断它的绝缘性能,从而保证整个设备的正常运行,是很有必要的。有时在一些特殊情况下,还要对这些材料进行介电常数(εr)及直流电阻(Pv)的测量。对这些材料进行测量所采用的测量电极,俗称油杯。本绝缘油介质测量电极在原理和结构上参照国标GB5654-85而设计制造。 本产品是一种带有屏蔽保护极,极间距离为2mm平板式空气电容器,它能有效地YZ和消除杂散电容对测量的影响,提高测量精度。本电极和本厂所生产的油杯专用温控仪XL120配合使用,能很方便地对测量油在规定温度(室温~199.9℃)范
-
XL3001型 绝缘油介质损耗、介电常数测试仪厂家及价格
- 型号: XL3001型
- 产地:上海宝山
主要技术参数 环境温度: 0~40℃ 相对湿度 :30~85% RH 供电电源: 220V±10%,50 Hz 油杯液体绝缘材料介损测量电极 液体绝缘材料,通常指的是各种电缆油、变压器油、电容器油以及一些在电器中起着绝缘作用的液体物质。我们通过对它们介质损耗(tgδ)的测量,来判断它的绝缘性能,从而保证整个设备的正常运行,是很有必要的。有时在一些特殊情况下,还要对这些材料进行介电常数(εr)及直流电阻(Pv)的测量。对这些材料进行测量所采用的测量电极,俗称油杯。本绝缘油介质测量电极在原理和结构上参照国标GB5654-85而设计制造。 本产品是一种带有屏蔽保护极,极间距离为2mm平板式空气电容器,它能有效地YZ和消除杂散电容对测量的影响,提高测量精度。本电极和本厂所生产的油杯专用温控仪XL120配合使用,能很方便地对测量油在规定温度(室温~199.9℃)范围
-
XL3001 上海绝缘油介质损耗、介电常数测试仪厂家
- 型号: XL3001
- 产地:上海宝山区
主要技术参数 环境温度: 0~40℃ 相对湿度 :30~85% RH 供电电源: 220V±10%,50 Hz 油杯液体绝缘材料介损测量电极 液体绝缘材料,通常指的是各种电缆油、变压器油、电容器油以及一些在电器中起着绝缘作用的液体物质。我们通过对它们介质损耗(tgδ)的测量,来判断它的绝缘性能,从而保证整个设备的正常运行,是很有必要的。有时在一些特殊情况下,还要对这些材料进行介电常数(εr)及直流电阻(Pv)的测量。对这些材料进行测量所采用的测量电极,俗称油杯。本绝缘油介质测量电极在原理和结构上参照国标GB5654-85而设计制造。 本产品是一种带有屏蔽保护极,极间距离为2mm平板式空气电容器,它能有效地YZ和消除杂散电容对测量的影响,提高测量精度。本电极和本厂所生产的油杯专用温控仪XL120配合使用,能很方便地对测量油在规定温度(室温~199.9℃)范围
-
GDAT-A 绝缘材料介质损耗介电常数测试仪
- 品牌:北广精仪仪器
- 型号: GDAT-A
- 产地:北京
绝缘材料介质损耗介电常数测试仪标准配置:高配Q表 一只 试验电极 一只 (c类)电感 一套(9只)电源线 一条说明书 一份合格证 一份保修卡 一份 绝缘材料介质损耗介电常数测试仪主要性能参数一览表 BH916测试装置 GDAT高频Q表 平板电容极片 Φ50mm 可选频率范围20KHz-60MHz、 间距可调范围≥15mm 频率指示误差3×10-5±1个字 夹具插头间距25mm±0.01mm 主电容调节范围30-500 测微杆分辨率0.001mm
-
GDAT-A 介质损耗介电常数试验仪
- 品牌:北广精仪仪器
- 型号: GDAT-A
- 产地:北京
介电常数测试仪/介质损耗因数和电容率测试仪的详细描述:电: / 介质损耗介电常数试验仪满足标准:GBT1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法介质损耗介电常数试验仪概述A型高频Q表和C型高频Q表主要区别AC测试频率范围25kHz~60MHz100kHz~160MHz主调电容控制传感器步进马达电容搜索无有 A/C高频Q表能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。A/C高频Q表是北广精仪仪器设备有限公司Z新研制的产品,它以DDS数字直接合成方式产生信号源,频率达60MHz/160MHz,信号源具有信号失真小、频率精确、信号幅度稳定的
-
gdat-a 介质损耗介电常数测试仪
- 型号: gdat-a
- 产地:北京
介电常数介质损耗试验仪满足标准:GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法、电感: 线圈号 测试频率 Q值 分布电容p 电感值 9 100KHz 98 9.4 25mH 8 400KHz 138 11.4 4.87mH 7 400KHz 202 16 0.99mH 6 1MHz 196 13 252μH 5 2MHz 198 8.7 49.8μH 4 4.5MHz 231
-
gdat-c 介质损耗介电常数测试仪
- 型号: gdat-c
- 产地:北京
介电常数介质损耗试验仪电感: 线圈号 测试频率 Q值 分布电容p 电感值 9 100KHz 98 9.4 25mH 8 400KHz 138 11.4 4.87mH 7 400KHz 202 16 0.99mH 6 1MHz 196 13 252μH 5 2MHz 198 8.7 49.8μH 4 4.5MHz 231 7 10μH 3 12MHz 193 6.9
-
介质损耗介电常数测试仪
- 产地:北京市
ZJD-B介质损耗介电常数测试仪高频Q表使用补充说明经我公司研发工程师的努力,在原ZJD-B介质损耗介电常数测试仪高频Q表上又新增了二项功能。一是在电感测试时,增加了仪器自身残余电感和测试引线电感的自动扣除功能,从而大大提高了在电感值(特别是小电感值)测量时的精度。二是大电容值直接测量显示功能,电容值直接测量值可达2.5uF(配100uH电感时)。特增加以下补充使用说明。介质损耗介电常数测试仪器自身残余电感和测试引线电感的扣除功能使用1.在电感测试时,如果你使用夹子线来连接被测试的电感时,可先将夹子线对接短路,如图一;如使用贴片测试夹具时,可先将测试夹具两连接片之间对接短路,如图二。图一图二2.将可变电容器电容值调节到中间位置(200-300pF),按下仪器面板的频率搜索键,仪器自动找到一个谐振点(Q指示值zui大),显示的电感值即是仪器自身残余电感和测试引线电感值,如图三中的
