电机局部放电测试仪： 为什么越来越多的电机企业开始重视PDIV测试

随着新能源汽车800V高压平台的全面推进，电机局部放电测试仪已经从可有可无的检测设备，变成了电机出厂检验的必备工具。本文将深入分析为什么PDIV测试越来越受重视。

艾诺仪器：深耕电气测试领域30年，局部放电检测技术国内领先，PD-UHF计量方案技术先进，服务全国数百家工业电机及新能源主驱电机企业。

一、一台电机的绝缘失效，从哪里开始？

某新能源汽车配套电机企业，去年底在产品寿命台架试验中出现了一批早期绝缘击穿事故。故障电机外表完好，耐压测试轻松通过，但上台架不到两千小时就出现匝间短路。排查结果让工程师们大吃一惊：罪魁祸首不是机械疲劳，不是散热不足，而是出厂时就已经存在、却从未被检测到的局部放电（Partial Discharge，PD）。

局部放电就像绝缘材料里的“白蚁”——不会立刻把房子推倒，却会日复一日地蚕食绝缘层，直到某一天轰然击穿。更麻烦的是，它悄无声息，传统测试手段根本发现不了它。

这种事故正在越来越频繁地发生。随着新能源汽车800V高压平台的全面推进，扁线电机工艺的大规模应用，电机绝缘的考验越来越严苛，而局部放电，已经成为绝缘失效的第*一杀手。

二、局部放电到底是什么？

局部放电（Partial Discharge，简称PD）是指在高电压作用下，绝缘材料内部或表面发生的局部性放电现象。它不会立刻造成完全击穿，但每次放电都会对绝缘材料造成微小损伤，随着时间积累，这些损伤会扩大，最*终导致绝缘失效。

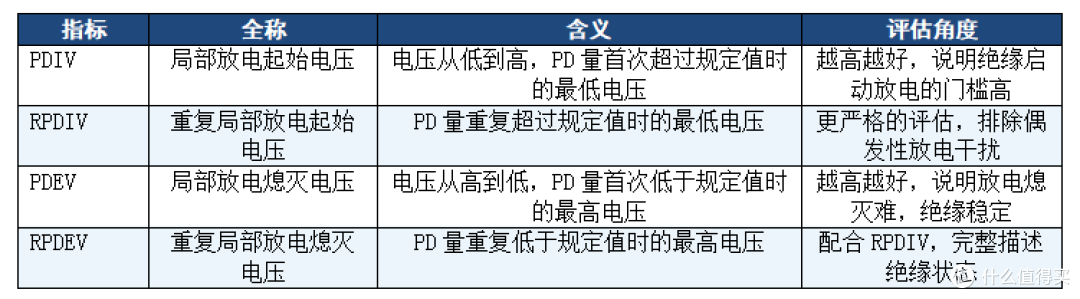

行业标准给出了四个关键检测指标：

这四个指标共同构成了电机绝缘健康状态的“完整画像”。只测耐压，只能知道绝缘“现在还没坏”；测了PDIV/RPDIV，才能知道绝缘“能撑多久、有没有潜在风险”。

三、为什么PD测试在今天比以往更加重要？

过去，工业电机额定电压多在400V以下，绝缘应力相对较小，轻微的局部放电不一定会在产品寿命周期内演变成故障。但今天，情况已经完全不同了。

1. 高压平台全面推进

新能源汽车从400V升级到800V高压平台，驱动电机的绝缘电场强度倍增。相同绝缘材料在800V下的PDIV往往比400V时低得多，放电风险大幅上升。

2. 扁线工艺的大规模应用

扁线电机绕组填充率高、匝间距离极小，导线之间更容易产生局部放电。相比传统圆线电机，扁线电机对绝缘质量的要求更为苛刻。

3. 车规寿命要求不断提高

整车厂要求驱动电机寿命达到15年/30万公里，即便是极其微弱的早期局部放电，也可能在10年后演变成灾难性故障。

4. 碳化物污染的叠加效应

每次局部放电都会产生臭氧和氮氧化物，腐蚀绝缘漆，同时产生碳化物导电通道，加速后续放电——这是一个自我加速的恶性循环。

结论：在800V时代、扁线工艺普及的今天，没有PD测试的电机出厂检验，是不完整的、有风险的。

四、传统检测手段，为什么应对不了今天的挑战？

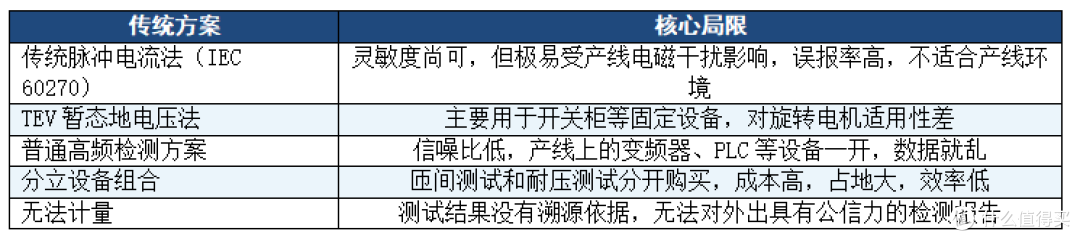

很多工厂的现实情况是：有耐压测试，有绝缘电阻测试，但没有PD测试。原因并非不重视，而是过去的PD测试方案确实有太多局限：

这些局限导致很多企业处于两难：要么凑合用效果差的方案，要么花大价钱采购多台进口设备，效率低、成本高。而一款真正适合产线使用的电机局部放电测试仪，成为了行业的迫切需求。

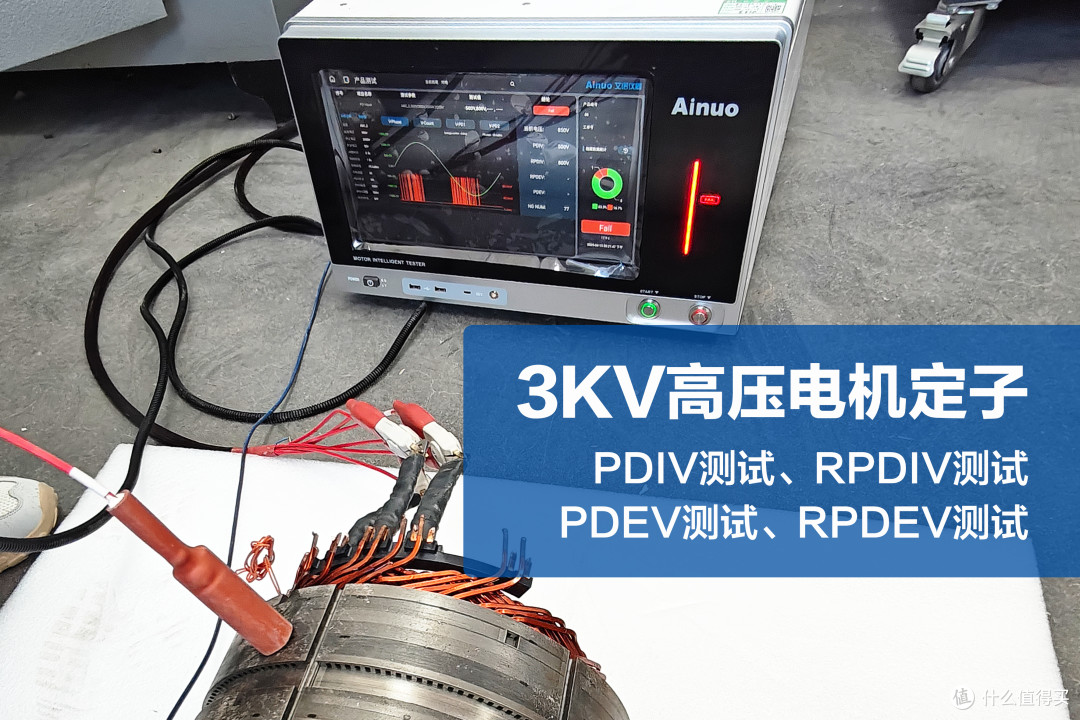

五、艾诺仪器AN8A10PD：30年技术，一台解决所有难题

艾诺仪器深耕电气测试领域30年，见证并参与了中国电机行业从低压到高压、从圆线到扁线的全部技术迭代。AN8A10PD系列电机局部放电测试仪，正是这30年技术积淀的集中体现。

核心解决方案

艾诺仪器AN8A10PD系列：国内技术领先的电机局部放电测试仪，30年品牌积淀，数百家电机企业的信赖之选。

六、适用场景

AN8A10PD系列适用于以下场景的局部放电检测：

✔ 新能源主驱电机出厂检验（PDIV/RPDIV/PDEV/RPDEV全套指标）

✔ 工业电机（伺服电机、步进电机、异步电机）绝缘品质评估

✔ 变频驱动电机绝缘耐久性验证

✔ 电机研发实验室绝缘材料和工艺验证

✔ 生产产线品质管控和分选

✔ 整车厂供应商质量审核支撑（可出具计量检测报告）
