BACKGROUND
多焦面叠加原理
主动照明多焦面叠加技术利用了明场中存在景深的特点，样品只有在的特定 z 范围中对焦。 景深会根据物镜的数值孔径或光源波长而变化。 Z 高度的值是根据图像的高对比度（清晰度或微小细节）来计算的，从而得出正确的对焦位置。
光学技术
我们的光学技术是通过专利的microdisplay来实现，光线会从光源 (LED) 发出，同时穿过microdisplay上阵列排布的光学元件，反射到达相机。 在这种情况下，microdisplay就像一面镜子（100% 反射率）。 这种光学技术就像一个标准的视频显微镜。 通过执行垂直扫描，可以在每个平面上捕获明场图像。
专利算法
克服多焦面叠加的限制

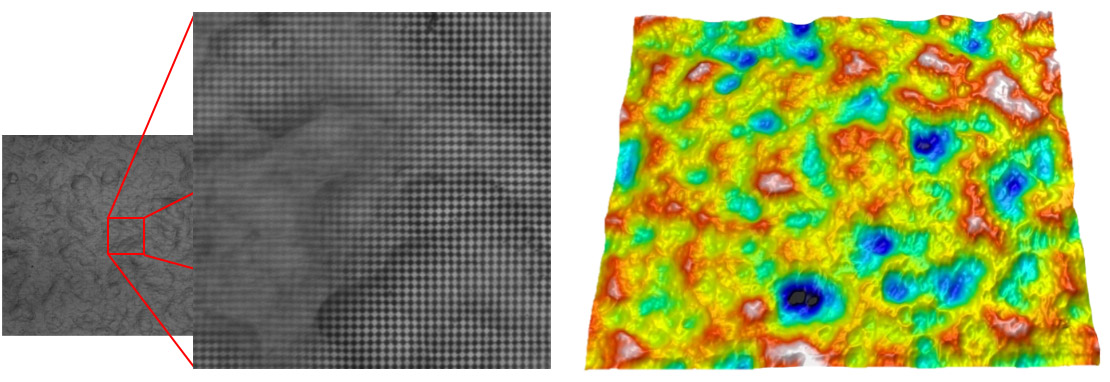

在较为光滑的表面上，对焦时会无法获得足够的信号来识别正确的焦点位置。 这通常是因为在光滑表面的上，会出现 3D 杂讯。 Sensofar 使用主动照明进行了改进，现在通过microdisplay 投射出人造纹理（棋盘图案），即使在光滑表面上因为对比度差而在对焦时无法提供足够的信号，也能获得更可靠的对焦位置。
主要特点
该技术的亮点包括高斜率表面(高达 86º),扫描速度(3 mm/s）和较大的垂直范围测量。
在散射表面上测量可达 86º 的斜率支援
主动照明允许在光滑表面上进行测量
快速扫描，3 秒内拍摄200张图像
多个光源
如需了解详情，请咨询邱经理17701039158（同微信）。
