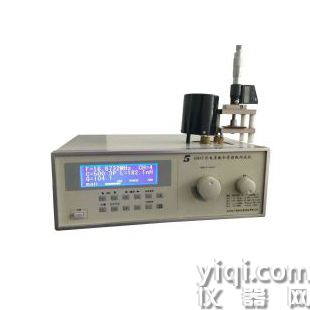

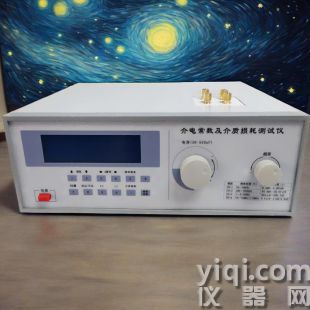

点胶纸介电常数测试仪

点胶纸介电常数测试仪遵循标准与测试方法国际/国家标准‌符合《GB/T 1409-2006》推荐的工频、音频及高频下介电性能测试方法，适用于电容器纸等绝缘材料的标准化测量。测试方法适配‌支持平行板法（ASTM D150）、接触电极法及非接触电极法，通过保护电极设计减少边缘电容误差。

点胶纸介电常数测试仪应用场景与优势材料研发与质检‌用于电容器纸、电瓷、复合材料等介质损耗和介电常数的测定，优化材料极化特性及储能性能。工业现场适用性‌配备抗干扰技术及高压防护措施（如过零合闸、防雷击），支持发电厂、变电站等复杂环境下的高压设备测量。自动化与安全性‌集成自动换挡、谐振点搜索功能，减少人工干预；高压输出范围覆盖2kV~10kV，满足不同测试需求。

仪器的技术指标

1．Q值测量范围：2～1023

2．Q值量程分档：30、100、300、1000、自动换档或手动换档；

3．电感测量范围：自身残余电感和测试引线电感的自动扣除功能4.5nH-100mH 分别有0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH九个电感组成。

4．电容直接测量范围：1～460pF

5．主电容调节范围： 30～500pF

6．电容准确度 150pF以下±1.5pF；150pF以上±1%                                                                   7．信号源频率覆盖范围10KHz-70MHz （双频对向搜索  确保频率不被外界干扰）另有GDAT-C 频率范围10KHz-70MHz及200KHZ-160M

8、型号频率指示误差：1*10-6 ±1

Q值合格指示预置功能范围：5～1000

Q值自动锁定，无需人工搜索

9．Q表正常工作条件

a. 环境温度：0℃～+40℃

b．相对湿度：<80％；

c．电源：220V±22V，50Hz±2.5Hz。

10．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

11．产品配置：

a.测试主机一台；

b.电感一套；

c.夹具一 套

如何准备测试前的环境？

以下是电容器纸介电常数测试前的环境准备要点，综合测试规范与安全要求整理：

一、设备检查与校准

‌仪器状态验证‌
确认测试仪已通过校准并在有效期内，电极平整度偏差需＜10μm，测试夹具无氧化或机械损伤。

‌连接规范‌
若使用外接标准电容器，需与测试夹具保持间距＞50cm，避免电磁干扰；内部标准电容模式仅需连接被试品即可。

‌预热要求‌
开机后预热15分钟，确保仪器进入稳定工作状态。

二、环境参数控制

三、样品预处理

‌规格要求‌
电容器纸需裁切为直径50.4-52mm的圆形试样，厚度建议≥0.5mm；过薄样本可通过多层叠加测试。

‌表面处理‌
使用无尘布清洁样本表面，确保无褶皱或杂质；必要时对电极接触面进行导电处理（如蒸镀金属层）。

‌状态稳定‌
样品应在测试环境下静置≥30分钟，消除温湿度梯度变化的影响。

注：对于高频测试（如1MHz以上），需额外检查电感线圈与频率适配性，避免谐振失准。

 测试方法分类标准‌‌低频与工频测试‌优先采用GB/T 1409-2006的工频法，通过西林电桥或自动平衡电桥测量，升压速率需控制为500-2000V/s。‌高频与微波测试‌谐振腔法（如IEC 60250）适用于1MHz-300MHz频段，支持微带环谐振器和三维介电谱分析。传输线法（如ASTM D3380）用于500kHz-30MHz宽频段测量，误差≤0.1%。‌极端条件测试‌高温/真空环境需遵循GB/T 31838.8-2024，结合温控模块（-70℃至700℃）和压力调节装置（3×10⁻²MPa）行业专用标准‌‌电力与电子行业‌‌GB/T 1693-2007‌：硫化橡胶类材料（如电缆绝缘层）的介电损耗角正切值（tanδ）测试。‌DIN IEC 247-1996‌：液体绝缘材料的相对介电常数与直流电阻率同步检测。‌航空航天与通信‌：片型/管型电绝缘材料的介电特性测试，适用于航空复合材料的高温稳定性评估。‌IEEE标准‌：基于网络分析仪测量微波材料的反射/透射参数，确保高频信号完整性国内核心标准‌‌GB/T 1409-2006‌适用于电气绝缘材料在工频、音频、高频（50Hz-1MHz）下的电容率（介电常数）和介质损耗因数测试，规定试样预处理条件（温度23℃±2℃、湿度50%±5%）及电极校准流程。

‌GB/T 5654-2007‌针对液体绝缘材料（如变压器油、有机溶剂）的相对电容率、介质损耗因数及直流电阻率测试，要求严格控制取样条件（消除气泡、杂质）和温度误差（±0.5℃）。

‌GB/T 31838.8-2024‌规范固体绝缘材料在1MHz-300MHz高频范围的相对介电常数和介质损耗因数测试，适用于极端环境（如真空、辐射）下的介电稳定性验证

如何选择合适的介电常数测试标准

选择合适的介电常数测试标准需结合材料特性、应用场景及行业规范，以下为关键考量点：

一、‌材料类型与测试方法匹配‌

‌固体材料‌

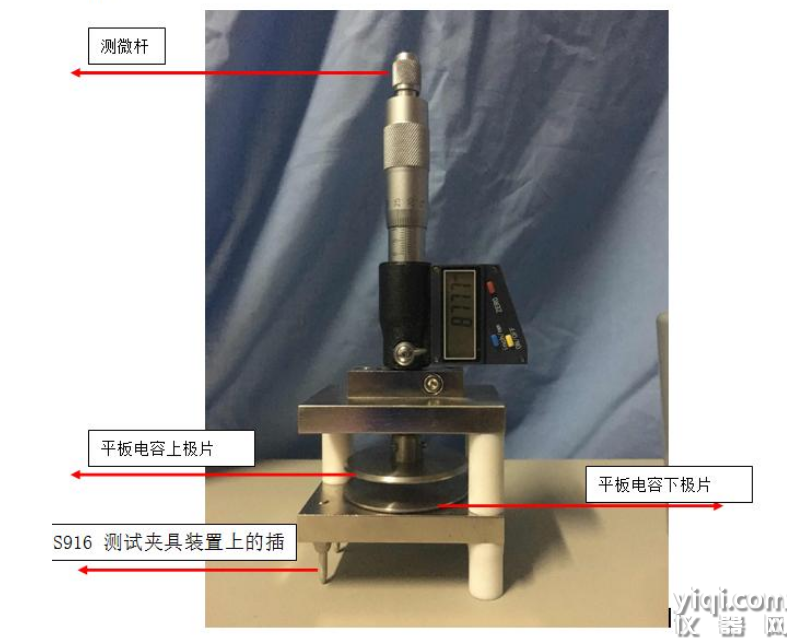

需关注形状与尺寸：规则固体（如陶瓷片）适用平行板电极法（ASTM D150）8，不规则固体可选用谐振腔法或传输线法。

高温/低温材料需满足标准中温度控制要求（如GB/T 1409-2006规定23℃±2℃的温控范围）。

‌液体材料‌

需采用专用测试池（如圆筒电极）并遵循GB/T 5654-2007的取样与预处理规范（消除气泡、杂质等）。

高精度测试推荐IEC 60250标准中的工频测量方法。

‌气体与粉末‌

气体介电常数测量可参考LC谐振电路法，需通过压强调节和频率回归分析计算电容变化率。

粉末材料需压实成标准试样，避免孔隙率影响结果准确性。

二、‌应用场景与频率范围‌

‌低频与工频场景（50Hz~1MHz）‌

电力设备绝缘材料（如变压器油、电缆）需符合GB/T 1409-2006的工频测试规范。

液体材料适用GB/T 5654-2007的直流电阻率同步检测要求。

‌高频与微波场景（>1MHz）‌

高频电路基板（如Rogers材料）需采用谐振法或传输线法，参考IEC 60250的高频测试标准。

微波材料（如天线介质）推荐网络分析仪测量反射/透射参数，满足IEEE标准中的信号完整性要求。

三、‌行业规范与合规性‌

‌国内标准‌

GDAT系列‌：适用于电力、电子行业，如GB/T 1409-2006规定试样预处理条件及电极系统校准流程.

‌行业特殊标准‌：航空航天材料需满足高温真空环境下的介电稳定性测试（如航天器隔热层测试规范）。

‌国际标准‌

‌IEC 60250‌：通用的电气绝缘材料测试标准，覆盖电极设计、温湿度控制及误差补偿方法。

‌ASTM D150‌：针对平行板法制定，明确电极边缘电容消除与保护电极的应用规范。

四、‌测试精度与设备要求‌

‌精度等级‌

科研场景需误差≤0.1%的高精度仪器（如数字合成信号源设备）。

工业质检可接受±1%误差，但需满足重复性误差≤0.2%。

‌设备功能适配‌

高频测试需支持宽频段（如100kHz~160MHz）及自动校准功能。

多参数测试设备应兼容电容、电感、Q值等同步测量，满足复杂材料分析需求。

五、‌操作流程与数据验证‌

‌标准化操作‌

严格遵循标准中的升压速率（如短时试验选择500V/s或2000V/s）及击穿时间窗口（10-20秒）。

阶梯升压试验需预设初始电压（40%预计击穿值）并记录级间切换时间误差（<0.5秒）。

‌数据验证‌

通过交叉验证（如电容法与谐振法对比）确保结果一致性。

异常数据需复测并分析环境干扰因素（如湿度波动或残余电感）。

总结建议

介电常数介质损耗测试仪的应用领域可分为以下方向：

一、介电常数介质损耗测试仪材料研发与性能优化

‌新型材料开发‌：评估陶瓷、聚合物、纳米复合材料等的极化机制与能量损耗特性，指导配方优化（如高聚物通过调整ε值提升耐高温性能）。

‌老化与失效分析‌：监测材料在温度、湿度变化下的介电性能演变（如高温下介电常数的非线性变化）。

‌食品与农业科学‌：通过介电常数间接检测果蔬含水率、发酵程度，或优化食品干燥、杀菌工艺参数。

二、介电常数介质损耗测试仪电子与电力工业

‌电容器与绝缘材料‌：测试聚丙烯薄膜（ε≈2.3）、电解液等介质的介电常数与损耗因数（tanδ<0.005），确保电容器储能效率和稳定性。

‌高压设备安全评估‌：检测变压器油、绝缘纸的介质损耗角正切值（tanδ），预防绝缘击穿风险。

‌电子元器件制造‌：评估液晶材料、半导体封装材料的介电性能，优化显示响应速度或器件可靠性。

三、介电常数介质损耗测试仪通信与航空航天

‌射频与微波材料‌：优化微波基板（如Rogers材料ε≈3.3-6.6）、天线材料的介电常数，提升高频信号传输效率。

‌极端环境适应性‌：测试航天器隔热材料、航空复合材料在真空或高辐射环境下的介电稳定性。

四、介电常数介质损耗测试仪工业质检与生产控制

‌化工与石油行业‌：检测有机溶剂、聚合物溶液的介电常数，优化涂料干燥性能或油品绝缘等级。

‌汽车与能源设备‌：评估电池隔膜、燃料电池电解质的介电特性，确保充放电效率与安全性。

‌建筑与土木工程‌：通过介电常数反演路基压实度或监测混凝土结构中的水分分布。

五、介电常数介质损耗测试仪跨领域创新应用

‌环境监测‌：利用土壤介电特性分析水土污染程度或预测地质灾害（如岩石介电异常与地震关联性）。

‌医疗与生物工程‌：研究生物组织或医用材料的介电响应特性，辅助开发新型传感器或诊断设备。

六、介电常数介质损耗测试仪技术扩展方向

‌高频电路设计‌：结合阻抗测试（EIS）分析PCB基板材料的介电常数与信号完整性关系。

‌储能材料开发‌：通过介电常数优化聚合物基复合材料，提升超级电容器能量密度。

七、介电常数介质损耗测试仪材料性能评估

‌介电参数测量‌：用于精确测定材料的介电常数（ε）和介质损耗角正切值（tanδ），为评估绝缘材料、陶瓷、复合材料等电学特性提供核心数据。

‌性能优化支持‌：通过分析介电参数与材料微观结构的关系，指导改进材料配方及生产工艺，提升耐压、绝缘或高频适应性等性能。

八、介电常数介质损耗测试仪行业应用场景

‌电力与电子工业‌：检测电力设备绝缘材料（如电缆、变压器套管）的介电性能，保障电网安全运行；评估电子元器件基板材料的信号传输稳定性。

‌科研与教育‌：作为高校、科研机构实验室的基础设备，用于新型功能材料（如微波介质陶瓷、高分子复合材料）的研发及教学实验。

‌工业质检‌：在陶瓷电容器制造、高频通信材料生产等领域，用于产品出厂前的介电性能合规性检测。

九、介电常数介质损耗测试仪扩展功能应用

‌多参数测量‌：部分高端型号可同步测量电容、电感、Q值等参数，支持对电路元件特性及高频传输线阻抗的全面分析。

‌宽频段适用‌：通过谐振法（MHz级）或传输线法（GHz级）等不同原理，满足从低频绝缘材料到高频微波基板的多场景测试需求。

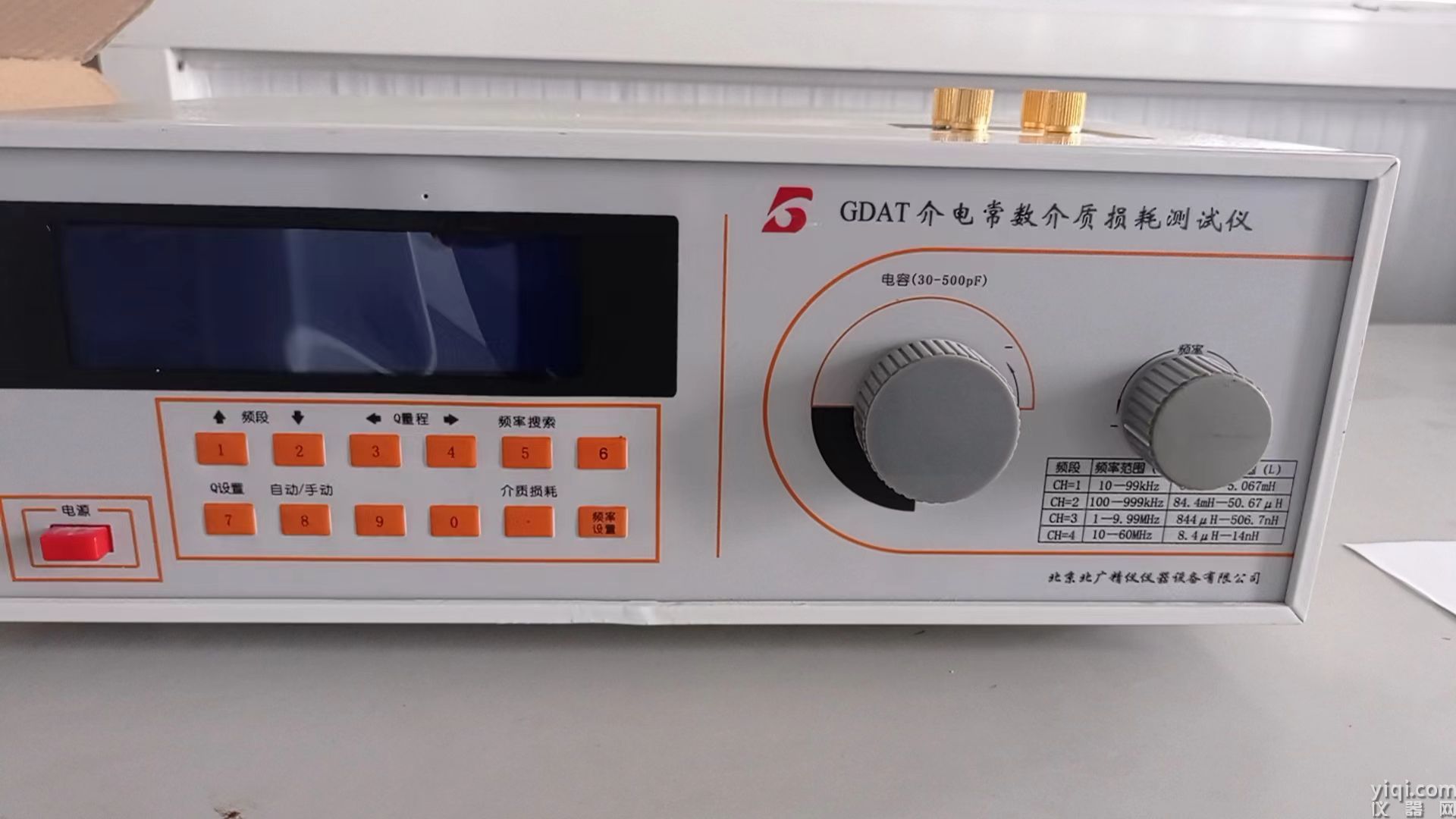

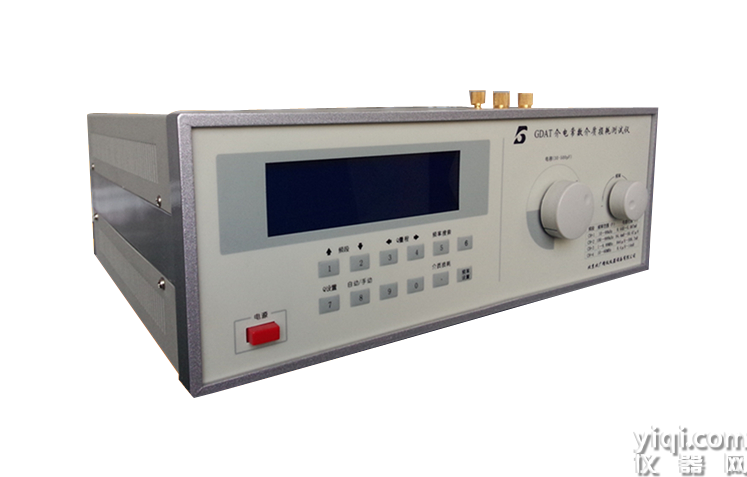

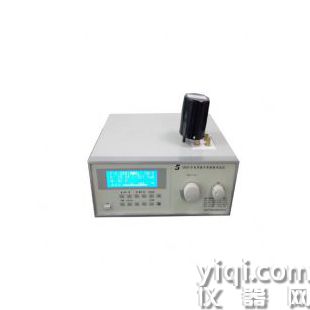

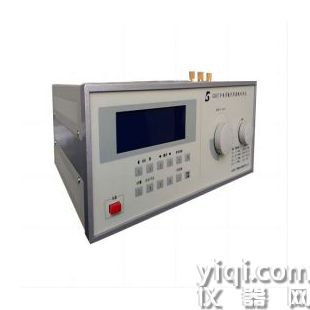

技术特征示例典型设备如GDAT，BQS系列，支持17-240pF电容调节、1pF-25nF直接测量及1-1023的Q值范围，具备自动换档和数字频率锁定功能，确保在10kV高压下仍能保持±0.5%的测量精度

1. 平行板电容器法：适用于低频段，但在高频下易受边缘效应和寄生电容影响，精度下降。

2. 谐振法：高频段表现较好，但测试频率固定，难以覆盖宽频范围，且对样品形状和尺寸要求严格。 创新技术：基于时域反射法（TDR）的介电常数测试仪

 技术原理

时域反射法（TDR）通过向待测材料发射电磁脉冲，测量反射信号的时间差和幅度变化，计算介电常数。TDR技术具有宽频带、高精度和快速响应的特点，适用于多种材料和复杂环境。

 技术优势

1. 宽频带测量：TDR技术覆盖从低频到高频的宽频范围，满足不同应用需求。

2. 高精度：通过精确测量时间差和幅度变化，TDR技术显著提高了测试精度。

3. 快速响应：TDR技术实时测量，适用于在线检测和动态监测。

4. 多材料适应性：TDR技术适用于固体、液体和气体等多种材料，扩展了应用范围。

技术实现

1. 信号发射与接收：采用高速脉冲发生器和高灵敏度接收器，确保信号质量和测量精度。

2. 数据处理：通过先进算法处理反射信号，提取介电常数信息。

3. 校准与验证：使用标准样品进行校准，确保测试结果的准确性和可靠性。

应用前景

1. 电子材料：用于半导体、陶瓷等电子材料的介电性能测试，助力新材料研发。

2. 通信技术：在5G、6G通信中，测试高频材料的介电性能，优化通信设备设计。

3. 生物医学：用于生物组织的介电性能研究，推动医学诊断技术进步。
