风量测试台 四种通风机类型质量流量测试方法

通风机单位质量功的上限为25000J/kg,当通风机输送介质平均密度为1.2kg/m3时，相当于通风机压力升约等于30000Pa。

有四种装置类型：

一A型：自由进口，自由出口；

一B型：自由进口，管道出口：

一C型：管道进口，自由出口；

一D型：管道进口，管道出口。

对应有四种性能特性。

不能将通风机性能视作不变的，例如，当速度场扭曲或存在旋流时，通风机的压力——流量特性曲线可按上游段的流体流量进行修正。

尽管下游段的流动一般不会影响通过的叶轮的流量，但下游段管道的损失可以按通风机出口流体流量进行修正。不同装置类型测定质量流量的方法略有差别。

一、带有试验风室标准方法——A型装置

通风机装置类型：

1)进口侧试验风室装置;

采用下列方法测定质量流量：

——锥形或弧形进口；

——带有壁测孔的进口孔板;

——带有D和D/2测孔的管道内孔板；

——毕托静压管横动法；

——风室内多喷嘴；

——风室内孔板。

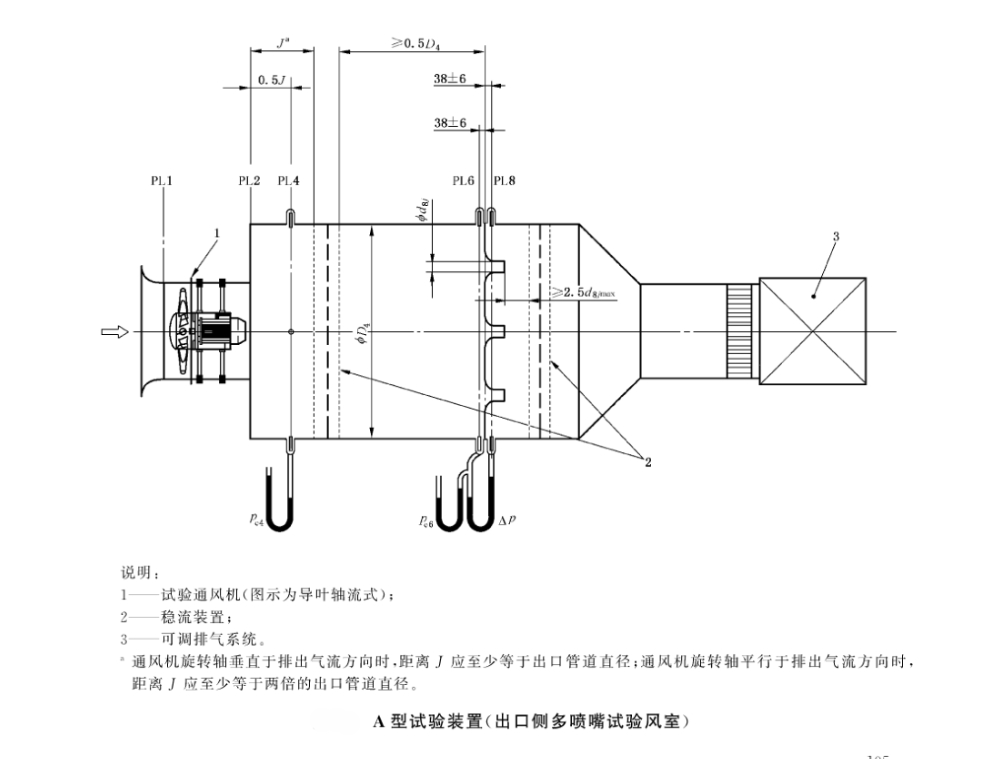

2)出口侧试验风室装置。

采用下列方法测定质量流量：

——风室内多喷嘴；

——风室内孔板。

对于采用进口或出口风室进行的试验，给出了多个流量控制和测量的方法，针对每种情况规定了详细的流量测量方法。

通用方法包含所用测量方法和参数计算，可用于确定A型装置通风机性能，同时，还有进口风室装置流量测定的多种方法和出口风室装置流量测定的两种方法。

假设风室足够大，则马赫数的影响可以忽略。

一般情况下，此方法适用于符合本标准的所有通风机。

当基准马赫数小于0.15、压比小于1.02时，可以使用简化方法。

二、带有出口侧试验管道的标准试验方法——B型装置

通风机装置类型：

1)带有防旋流装置的出口试验管道，在防旋流装置下游测量压力；

采用下列方法测定质量流量：

——带有壁测孔的出口孔板;

——带有D和D/2测孔的管道内孔板；

——毕托静压管横动法；

——风室内多喷嘴；

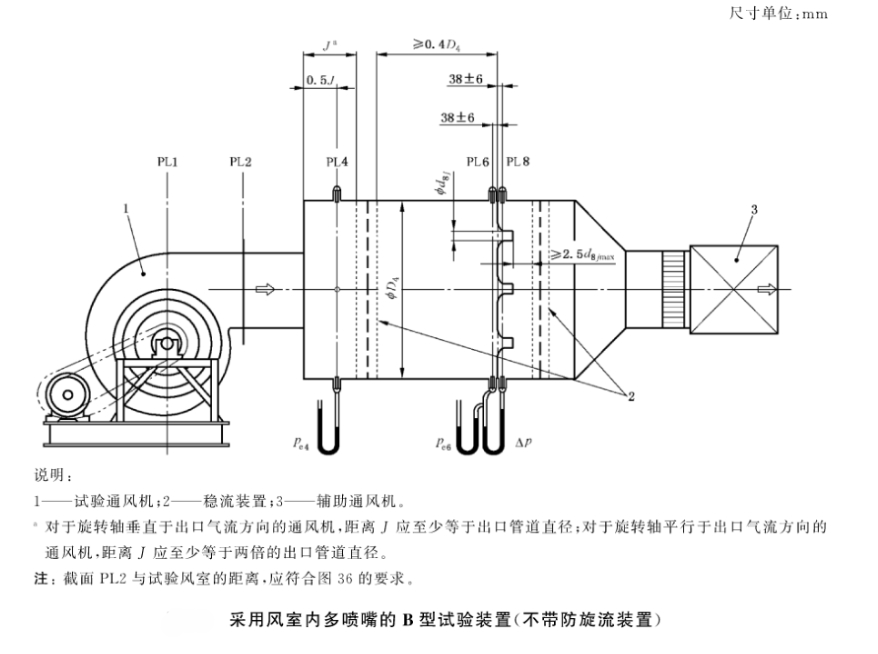

2)出口短管道型式，2D或3D长、不带防旋流装置，不在该管道上进行测量，下游连接出口风室以及流量计；用此种方法所获得的结果会与使用出口公用风道所获得的结果有一定程度的差异。

采用下列方法测定质量流量：

——风室内多喷嘴；

当基准马赫数Ma4小于0.15、压比小于1.02时，可以采用简化方法。

三、带有进口侧试验管道或风室的标准化试验方法一C型装置

通风机装置类型：

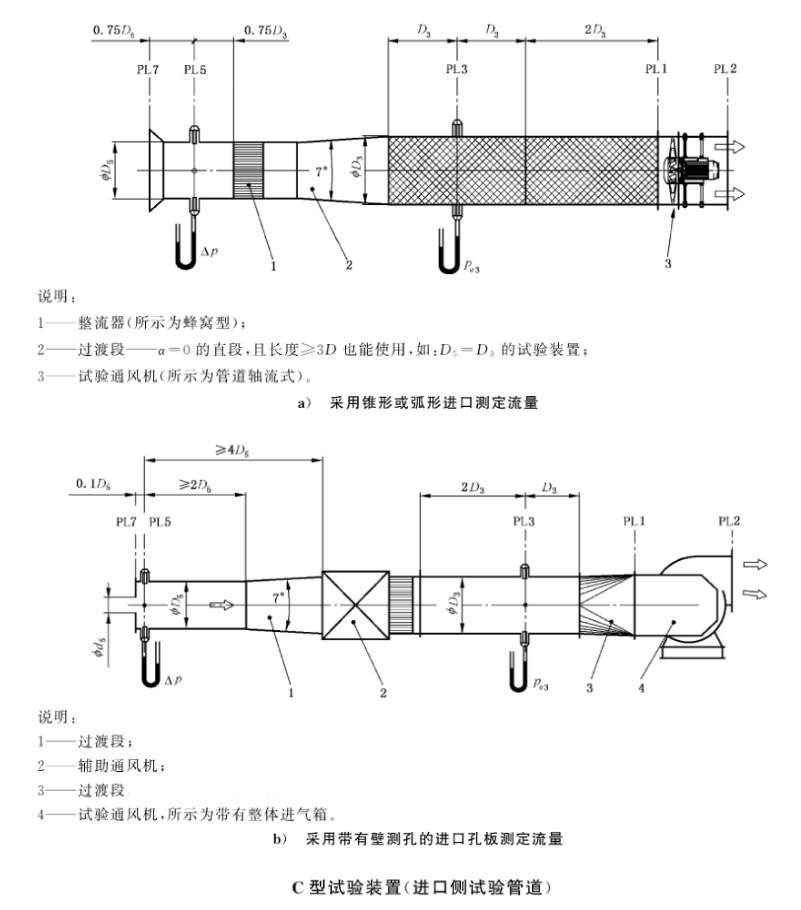

1)进口管道，在试验管道内测量进口压力；

采用下列方法测定质量流量：

——锥形或弧形进口；

——带有D和D/2壁测孔的管道内孔板；

——毕托静压管横动法。

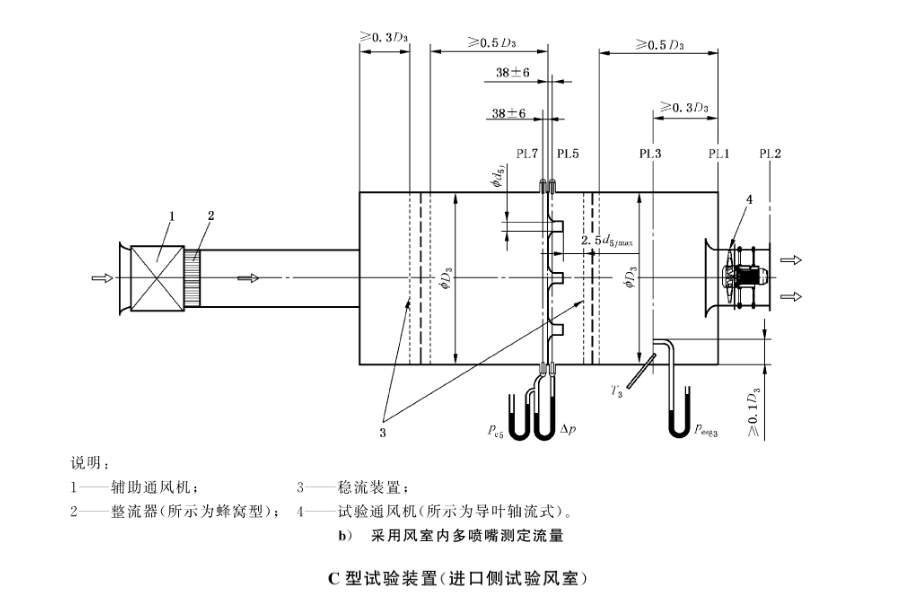

2)进口风室，在风室末端带有进口模拟管道一在风室内测量进口压力。

采用下列方法测定质量流量：

——毕托静压管横动法；

——风室内多喷嘴。

四、带有进口侧和出口侧试验管道的标准方法一D型装置

通风机装置类型：

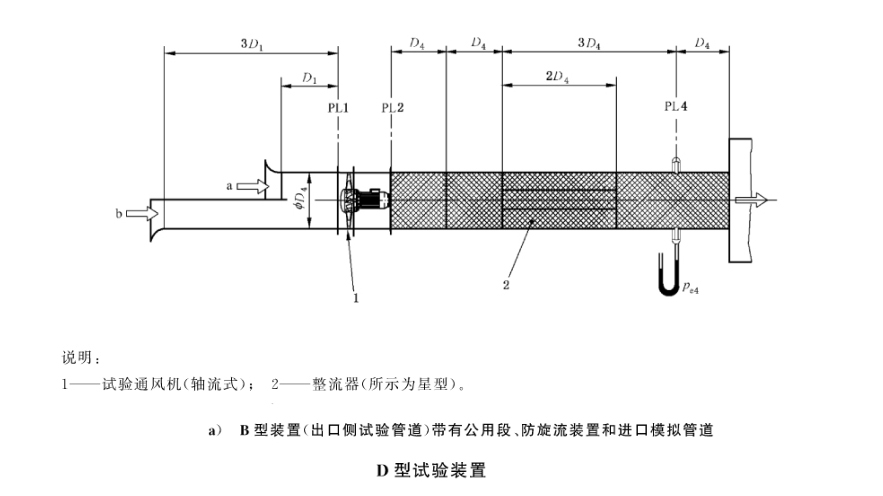

1)B型装置，带有公用段出口管道和出口防旋流装置，以及进口模拟管道。

采用下列方法测定质量流量：

——带有壁测孔的出口孔板;

——带有D和D/2测孔的管道内孔板;

——毕托静压管横动法;

——风室内多喷嘴。

2)B型装置，不带出口防旋流装置、不带公用段出口管道，带有进口管道或进口模拟管道修正。

这个装置可用于带有轻微出口旋流的通风机。

采用下列方法测定质量流量：

——风室内多喷嘴。

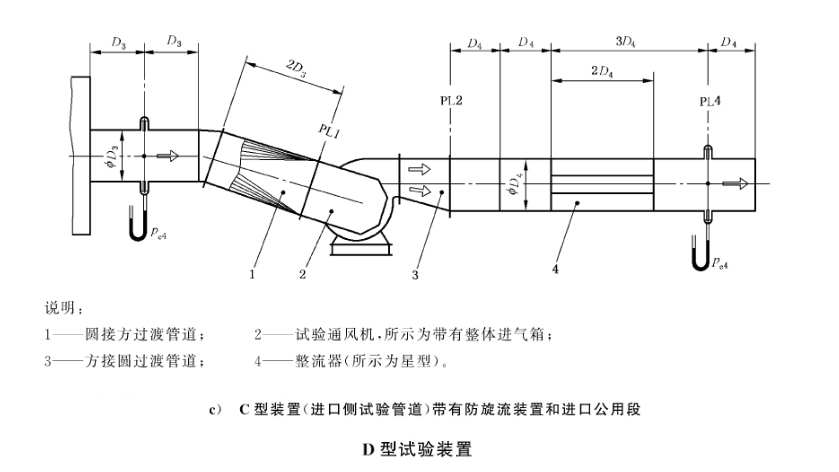

3)C型装置，带有公用段出口管道和出口防旋流装置以及公用段进口管道。

采用下列方法测定质量流量：

——锥形或弧形进口;

——带有壁测孔的进口孔板;

——带有D和D/2测孔的管道内孔板；

——毕托静压管横动法。

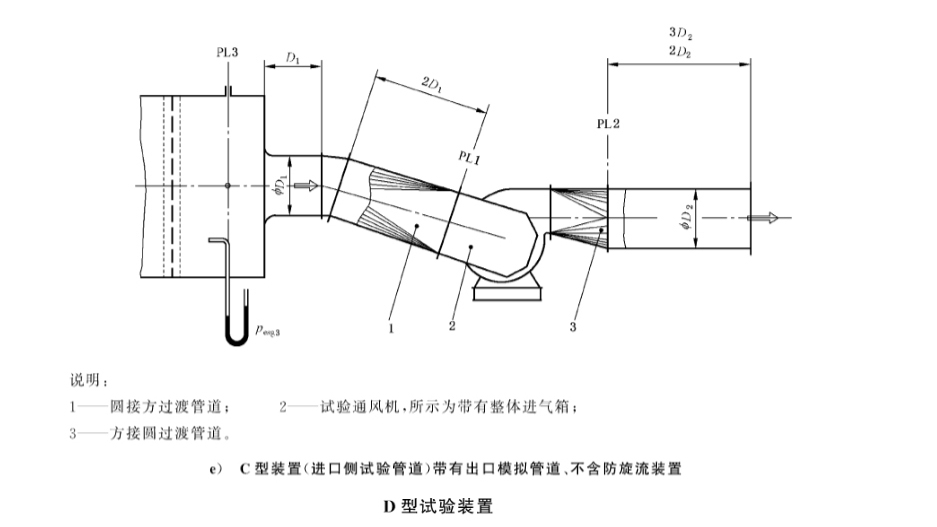

4)C型装置，带有出口模拟管道、不带有防旋流装置。

本装置可用于出口没有旋流的通风机或大型通风机。采用这个方法所获得的结果与进出口皆采用公用段所获得的结果会存在一定程度的差异，特别是当气流在出口处产生较大旋流时。

采用下列方法测定质量流量：

——风室上游毕托静压管横动法;

——风室内多喷嘴;

——毕托静压管横动法。
