AFM 在半导体器件和微加工中的应用

来源:复纳科学仪器(上海)有限公司 更新时间:2026-02-26 10:45:28 阅读量:59
导读:icspi 原子力显微镜实现微加工器件的纳米级定量测量,强化工艺控制能力,为器件研发与质量评估提供精确可靠的数据支持。


icspi

原子力显微镜


原子力显微镜(AFM)广泛应用于观察各种微加工器件,包括微流控芯片、光子晶体和半导体器件。扫描电子显微镜(SEM)是常用的微加工结构表征工具,不过在获取结构尺寸的定量信息,特别是高度数据方面,效率有限。相比之下,icspi 原子力显微镜(Redux AFM 和 nGauge AFM)能够在几分钟内轻松获取样品的三维图像,提供高效的表征方法。


Redux AFM 和 nGauge AFM 可以在常温常压的台式环境下进行扫描,无需复杂的样品制备步骤。nGauge AFM 能对导电、半导体或介电材料进行成像,且对样品的导电性没有要求,无需喷金。


此外,电子显微成像通常需要在真空环境下操作,增加了额外的时间和操作复杂性,而使用

 Redux AFM 和 nGauge AFM 可避免这些限制,显著提高效率。

1


Redux AFM 全自动桌面式原子力显微镜

  • 台式 AFM 的最快数据获取时间

  • 自动配置、接近和扫描

  • 电动 XY 和 Z 平台,可轻松定位样品

  • 集成光学显微镜

  • 易于使用、耐用的 AFM 芯片




2

nGauge AFM 便携式原子力显微镜

  • 从样品加载到获得 3D 纳米级数据,只需不到三分钟

  • 一键式自动操作,几秒钟内即可将探针尖端对准样品

  • 每个芯片都能进行 1000 次以上的扫描而无明显磨损

  • 维护成本低,操作简便





应用案例

01


nGauge AFM 便携式原子力显微镜




使用 nGauge AFM 检查一个刻蚀的硅器件,该器件在 XY 平面上预期具有 520nm 高的圆角矩形柱状结构,柱间距为 3 微米。大多数情况下,扫描电镜(SEM)能有效显示柱的横向形状和尺寸,但无法提供柱高度的数据信息,只能大致判断它们从表面凸出。


相比之下,nGauge AFM 不仅具有相当甚至更好的横向分辨率,还能够以纳米级精度定量测量结构的高度。这一高度信息可以很容易地从扫描数据中获得:只需在数据上绘制一条线剖面,即可读取不同平台高度之间的差值。

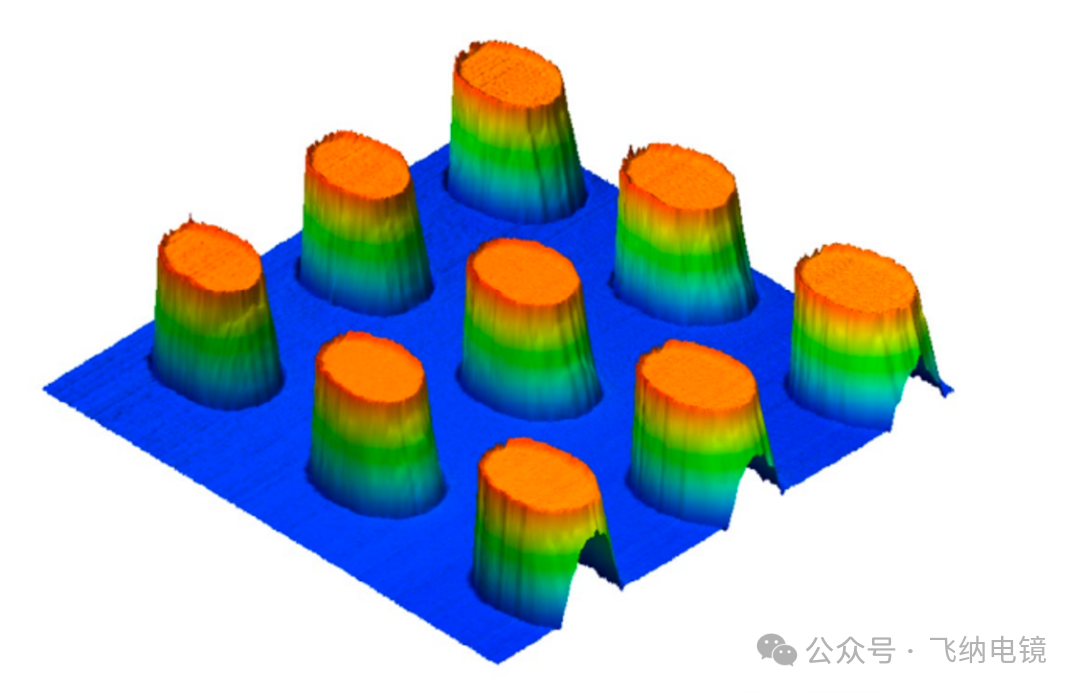

使用 nGauge 原子力显微镜(AFM)获得的样品三维图像

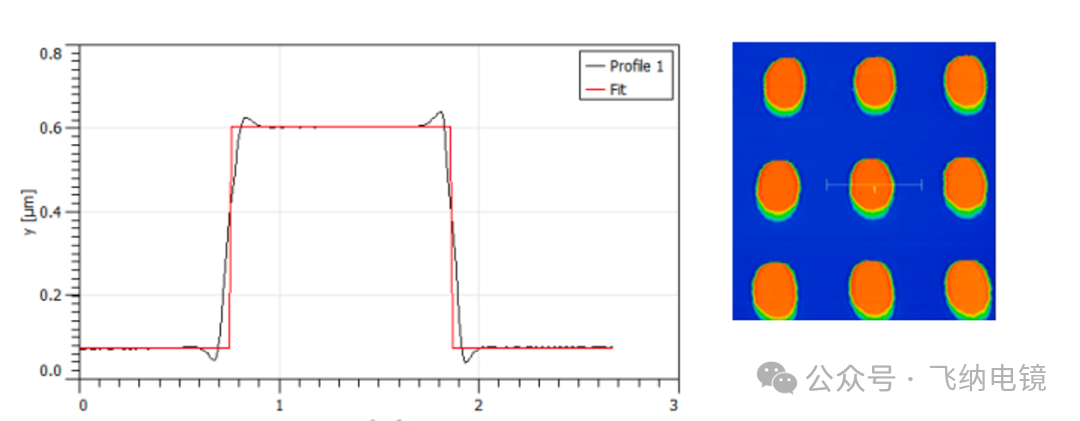

在 AFM 数据上绘制的线剖面




通过调整线剖面的取点位置,可以获得结构的宽度和间距测量值,以判断它们是否符合预期尺寸。

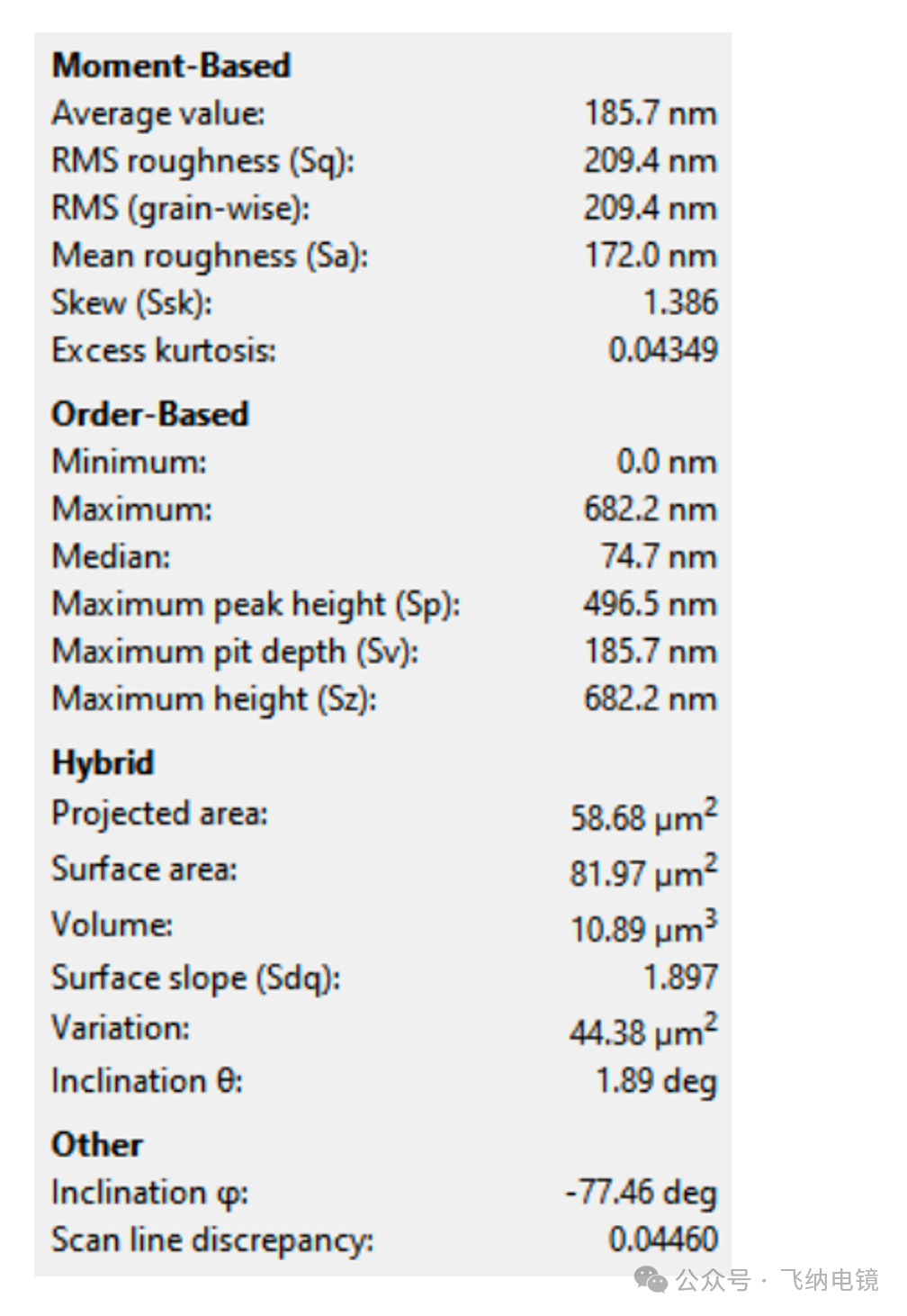

Redux AFM 和 nGauge AFM 还可以让用户获取高精度的表面粗糙度测量以及其他多种统计量。这在半导体行业中具有广泛应用,例如:


  • 验证晶圆在化学机械抛光(CMP)后的粗糙度;

  • 检查光刻胶是否满足日益严格的平整度要求。








数据统计




总体而言,Redux AFM 和 nGauge AFM 使用户能够判断某一工艺是否生成了预期的结构,并实现对微加工器件的定量分析。这不仅有助于对微加工工艺进行更严格的控制,也能提供关于微加工器件的高精度信息。




欢迎联系我们,获取专属解决方案与应用案例。如您需要产品演示(Demo),请致电复纳科技 400-857-8882,我们将为您提供专业支持。
