赫施曼助力钨及钨合金中铋和砷含量的测定

       钨及钨合金具有高熔点、高比重、高硬度的特点，广泛应用于机械加工、冶金、采矿、航空航天等领域。GB/T 4324旨在通过实验研究建立一套完整、切实可行且适应于钨产品生产和贸易需求的化学成分分析的方法标准。

根据GB/T 4324.2-2023，测定钨及钨合金中铋和砷含量方法是原子荧光光谱法。

实验涉及样品的溶解及分析试液的制备：

1.样品的溶解

1.1钨粉、钨条：将试料置于100mL烧杯中，以少量水润湿，用赫施曼瓶口分液器按3mL/次分3次加入过氧化氢，待剧烈反应停止后，置于电炉上加热至样品完全溶解，加热蒸至近干。沿杯壁冲洗少量水，用瓶口分液器加10mL氢氧化钠溶液，在电炉上溶解至清亮并冒大气泡，取下冷却。

1.2三氧化钨、钨酸、偏钨酸铵、仲钨酸铵：将试料置于100mL烧杯中，用少量水润湿，用瓶口分液器加入10mL氢氧化钠溶液，在电炉上溶解至清亮并冒大气泡，取下冷却。

1.3蓝钨、碳化钨（细、中颗粒）：将试料置于100mL烧杯中，用少量水润湿，用瓶口分液器按3mL/次分3次加入过氧化氢，加热蒸至近干。沿杯壁冲洗少量水，用瓶口分液器加10mL氢氧化钠溶液，在电炉上溶解至清亮并冒大气泡，取下冷却。

1.4紫钨、粗颗粒碳化钨：将试料置于100mL石英锥形瓶中，于750℃高温炉中氧化完全后，取出，以下按1.2项进行。

1.5将试液（1.1~1.4）移至100mL容量瓶中，用瓶口分液器加入30mL柠檬酸溶液摇匀。用瓶口分液器加入10 mL盐酸摇匀。用Miragen电动移液器加入5mL硫脲溶液、2mL抗坏血酸溶液，用水稀释至刻度，摇匀。

2.分析试液的备制

2.1铋分析试液的备制

2.1.1当铋含量不大于0.0010%时，直接测定试液（1.5）。

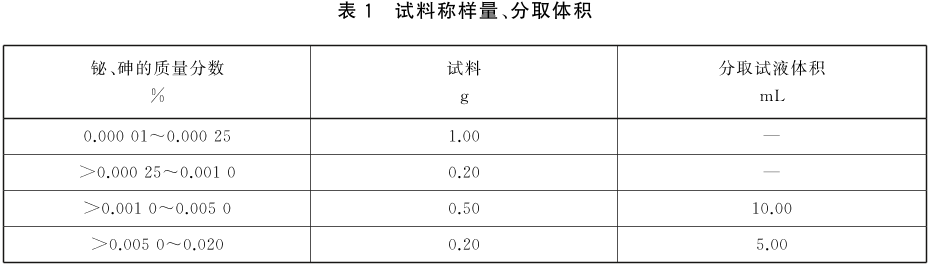

2.1.2当铋含量大于0.0010%时，按表1移取试液（1.5）于100mL容量瓶中，用瓶口分液器加入30mL柠檬酸溶液，摇匀。用瓶口分液器加入10mL盐酸摇匀。用Miragen电动移液器加入5mL硫脲溶液、2mL抗坏血酸溶液，用水稀释至刻度，摇匀，待测。

2.2砷分析试液的制备

2.2.1 当砷含量不大于0.0010%时，用瓶口分液器移取25.00mL试液（1.5）于50mL烧杯中，用Miragen电动移液器加入0.50mL三氯化钛溶液，摇匀放置30min，待测。

2.2.2 当砷含量大于0.0010%时，按表1移取试液（1.5）于100mL容量瓶中，用瓶口分液器加入30mL柠檬酸溶液，摇匀。用瓶口分液器加入10mL盐酸摇匀。用Miragen电动移液器加入5mL硫脲溶液、2mL抗坏血酸溶液，用水稀释至刻度，摇匀。

2.2.3 用瓶口分液器移取25.00mL试液（2.2.2）于50mL烧杯中，用Miragen电动移液器加入0.50mL三氯化钛溶液，以盐酸稀释至100mL，摇匀放置30min，待测。

3.系列标准溶液的配制

3.1工作曲线1：适用于铋或砷质量分数不大于0.0010%的样品

按表1称取与试料中钨质量相当的钨基体，分别置于7个100mL烧杯中，再采用两个20mL规格的opus电子瓶口分配器，stepper模式，均设置6个分液体积0.50、1.00、2.00、3.00、4.00、5.00mL，然后按分液键，将铋标准溶液B和砷标准溶液B分别加入到以上6个100mL烧杯中,另设一个不加的做空白对照，以下铋系列标准溶液按2.1.1操作，砷系列标准溶液按2.2.1操作。标准系列铋和砷的浓度见表2。

3.2 工作曲线2：适用于铋或砷质量分数>0.0010%~0.0050%的样品

按表1称取与试料中钨质量相当的钨基体，分别置于6个100mL烧杯中，再采用两个20mL规格的opus电子瓶口分配器，stepper模式，均设置5个分液体积1.00、2.00、3.00、4.00、5.00mL，然后按分液键，将铋标准溶液A和砷标准溶液A分别加入到以上5个100mL烧杯中,另设一个不加的做空白对照，以下铋系列标准溶液按2.1.2操作，砷系列标准溶液按2.2.2、2.2.3操作。标准系列铋和砷的浓度见表2。

3.3工作曲线3：适用于铋或砷质量分数>0.0050%~0.020%的样品

按表1称取与试料中钨质量相当的钨基体，分别置于6个100mL烧杯中，再采用两个50mL规格的opus电子瓶口分配器，stepper模式，均设置5个分液体积2.00、4.00、6.00、8.00、10.00mL，然后按分液键，将铋标准溶液A和砷标准溶液A分别加入到以上5个100mL烧杯中,另设一个不加的做空白对照，以下铋系列标准溶液按2.1.2操作，砷系列标准溶液按2.2.2、2.2.3操作。标准系列铋和砷的浓度见表2。

3.4工作曲线4：用固体实物标准样品配制

或采用符合标准曲线要求的固体实物标准样品配制。

移取液体的一般是量筒和移液管，存在三个缺点：一是敞口操作，对强腐蚀、有毒有害、挥发性的液体，存在安全隐患；二是操作上环节多，需目视确认凹液面，实现精度难以保证；三是效率较低，无法满足日益增加的液体移取的工作需求。

赫施曼瓶口分配器可代替量筒、刻度移液管，便捷、安全地进行0.2-60mL的酸（包括盐酸、硝酸、氢氟酸等强酸）、碱、有机试剂等的移取。

实验室移取小体积（几微升到10毫升）的液体，一般采用移液器。Miragen电动移液器，数值靠设定或选定，电机控制活塞运动，吸液和排液也更加稳定，还有步骤少、调数快、模式多等诸多优势。

赫施曼的opus电子瓶口分配器分辨率可达微升，不仅可用于常规的等体积分液，一次装液还可完成10个不同体积的连续分液，可用于毫升级的母液添加和分液，大体积的型号可代替烧杯、玻璃棒、洗瓶，用于稀释液的快速、准确地添加，非常适合做标准曲线和毫升级大批量灌装。
