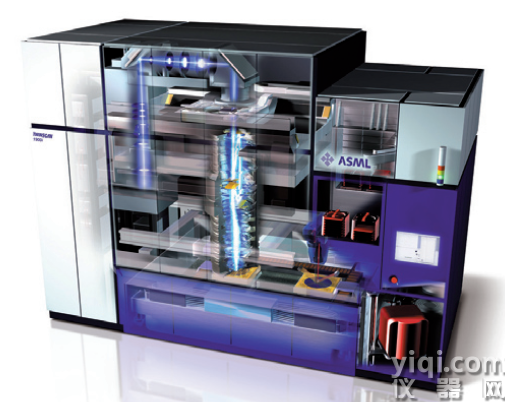

ASML光刻机型号与性能详解

ASML是全 球领先的光刻机制造商,其产品广泛应用于半导体制造,尤其是高端芯片的生产。以下是ASML主要光刻机型号及其性能的详细介绍:
1. 深紫外(DUV)光刻机
(1) 干式光刻机
型号: TWINSCAN XT系列(如XT:1900Gi, XT:2000i)
光源: 248nm(KrF激光)或193nm(ArF激光)
分辨率: 约38nm(单次曝光)
应用: 成熟制程(如90nm至28nm节点)
特点: 成本较低,适用于中低端芯片制造。
(2) 浸没式光刻机
型号: TWINSCAN NXT系列(如NXT:1980Di, NXT:2050i)
光源: 193nm(ArF浸没式)
分辨率: 约38nm(单次曝光),通过多重曝光可支持7nm-10nm节点。
产能: 高达275片晶圆/小时(NXT:2050i)。
应用: 7nm及以上制程(如汽车芯片、IoT设备等)。
特点: 浸没式技术通过水介质提升分辨率,是目前成熟制程的主流设备。
2. 极紫外(EUV)光刻机
(1) 第 一代EUV
型号: TWINSCAN NXE:3400B/C
光源: 13.5nm极紫外光(EUV)
分辨率: 13nm(单次曝光),支持5nm-7nm制程。
产能: 约170片晶圆/天(NXE:3400C)。
应用: 5nm-7nm逻辑芯片(如手机处理器、AI芯片)。
(2) 第二代EUV(High-NA EUV)
型号: TWINSCAN NXE:3600D(2021年推出)及下一代EXE:5000系列
光源: 13.5nm EUV,数值孔径(NA)从0.33提升至0.55。
分辨率: 8nm(单次曝光),支持2nm及以下制程。
产能: 目标提升至220片晶圆/天(EXE:5000)。
应用: 未来3nm、2nm及更先进节点。
特点: High-NA技术大幅提升精度,但成本极高(单台超3亿美元)。
3. 特殊应用光刻机
型号: TWINSCAN XT:860N(用于封装)
光源: 365nm(i-line)
应用: 芯片封装、MEMS制造等后道工艺。
特点: 大视场曝光,适合高产量封装需求。
关键性能对比
参数 | DUV(NXT:2050i) | EUV(NXE:3400C) | High-NA EUV(EXE:5000) |
光源波长 | 193nm | 13.5nm | 13.5nm |
分辨率 | ~38nm(单次) | ~13nm(单次) | ~8nm(单次) |
多重曝光 | 需要(支持7nm) | 部分需要 | 可能无需 |
产能(片/天) | 275(每小时) | 170 | 220(目标) |
制程节点 | 7nm及以上 | 5nm-3nm | 2nm及以下 |
成本 | ~$5000万 | ~$1.5亿 | ~$3亿 |
技术趋势
EUV主导先进制程: 3nm以下芯片必须依赖High-NA EUV
DUV持续需求: 成熟制程(如28nm)仍依赖浸没式DUV,尤其受地缘政治影响(如中国扩产成熟制程)。
产能与成本平衡: EUV设备维护复杂,客户需权衡技术升级与投资回报。
